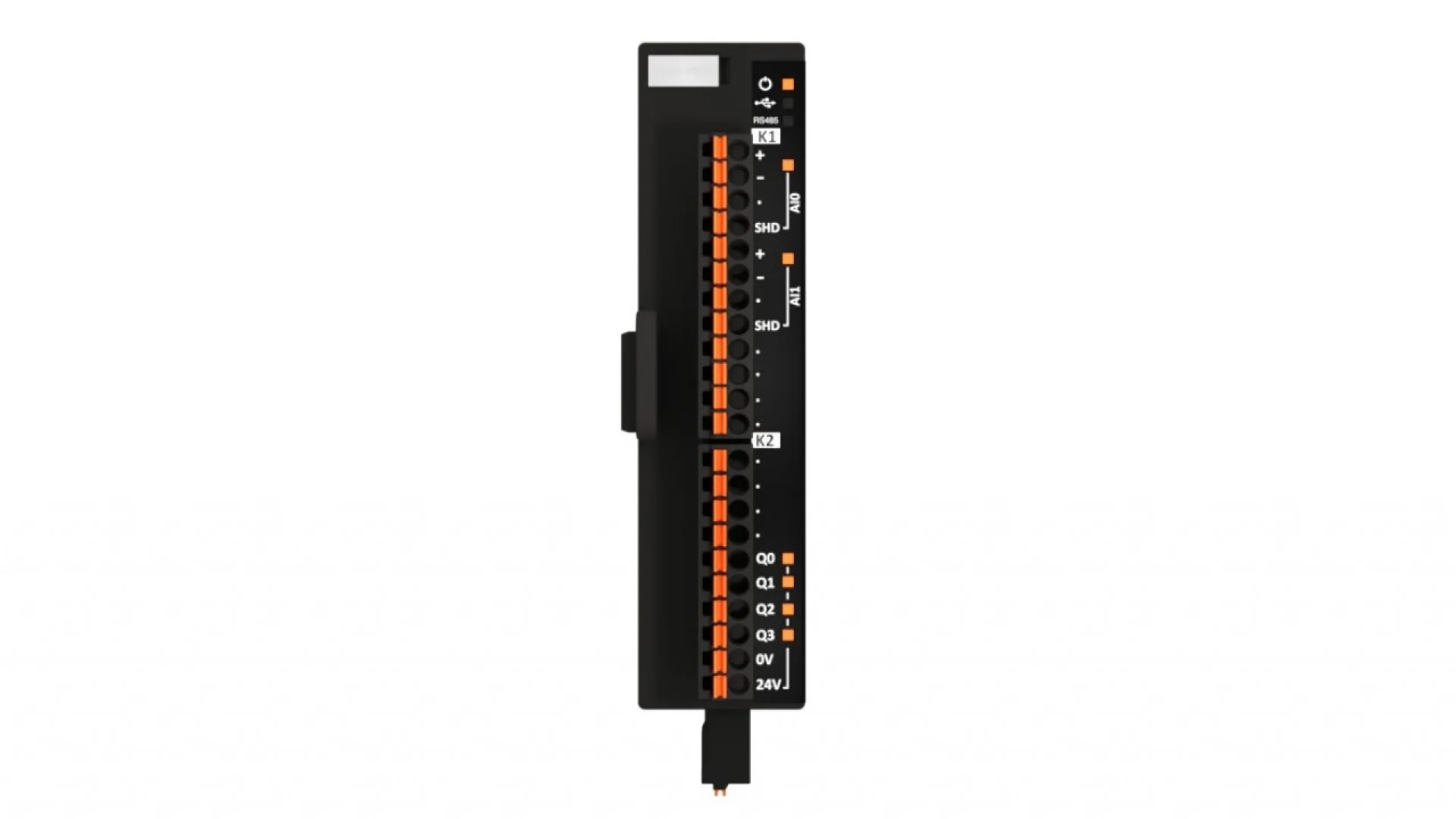

Termokupl Girişli/Dijital Çıkışlı Modüller

Öne Çıkanlar

Temel Teknik Özellikler

2 veya 4 kanal termokupl (TC) giriş seçenekleri ile esnek yapı.
4 adet yüksek hızlı transistör çıkış desteği.
Modbus RTU RS-485 protokolü ile tam uyumlu haberleşme.
Self-Tune ve Auto-Tune algoritmaları ile gelişmiş PID kontrolü.
Mini USB üzerinden hızlı ve kolay konfigürasyon imkanı.
16 cihaza kadar modüler genişleme yeteneği.

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

Üye girişi gerekli!
PDF dökümanları görüntülemek için lütfen üye olun veya giriş yapın.

1. Elektriksel Veriler

Haberleşme	Modbus RTU (RS-485)
Konfigürasyon	Mini USB - USB 2.0
Çıkış Tipi	4x Transistör Çıkış

2. Performans Verileri

Kontrol Modu	PID ve ON-OFF (Programlanabilir)
Otomasyon	Self-Tune ve Auto-Tune
Giriş Kanalı	SMR1P1-00-12-04-00_1 (2x TC) / SMR1P1-00-10-04-00_1 (4x TC)

3. Yapısal ve Mekanik Özellikler

Montaj Tipi	Snap-in Terminal (Modüler)
Kapasite	Maksimum 16 cihaz yan yana
Gövde Yapısı	Endüstriyel Tip

4. Boyutlar

Genişlik

25 mm

Bu modüller, 25mm'lik kompakt tasarımları ile pano içerisinde minimum yer kaplayarak alan verimliliğini maksimize eder. Snap-in terminal yapısı sayesinde kablolama ve montaj süreçlerinde ciddi zaman tasarrufu sağlar. Bağımsız çalışabilme yeteneği ve gelişmiş PID/ON-OFF kontrol formları, kullanıcıya karmaşık otomasyon sistemlerinde bile yüksek hassasiyetli sıcaklık kontrolü sunar. Modüler genişleme kapasitesi, sistemin ilerleyen dönemlerde kolayca ölçeklendirilmesine olanak tanır.

Plastik enjeksiyon makineleri ve ekstrüder hatları.
Gıda işleme ve paketleme tesislerindeki ısıtma zonları.
Fırın otomasyonları ve ısıl işlem süreçleri.
İklimlendirme ve HVAC sistemleri.
Laboratuvar tipi test ve ölçüm ekipmanları.

SMR1P1 serisi, modüler otomasyon sistemlerinin temel taşıdır. Kod yapısındaki '12' ve '10' segmentleri, cihazın termokupl giriş kapasitesini temsil eder (12=2 kanal, 10=4 kanal). '04' ibaresi 4 adet dijital (transistör) çıkışa sahip olduğunu belirtirken, son kısımdaki '00' değerleri opsiyonel ek özelliklerin standart konfigürasyonda olduğunu simgeler. Bu standartlaşmış kodlama, sistem entegratörlerinin ihtiyaçlarına en uygun modülü hızlıca seçmelerini sağlar.
