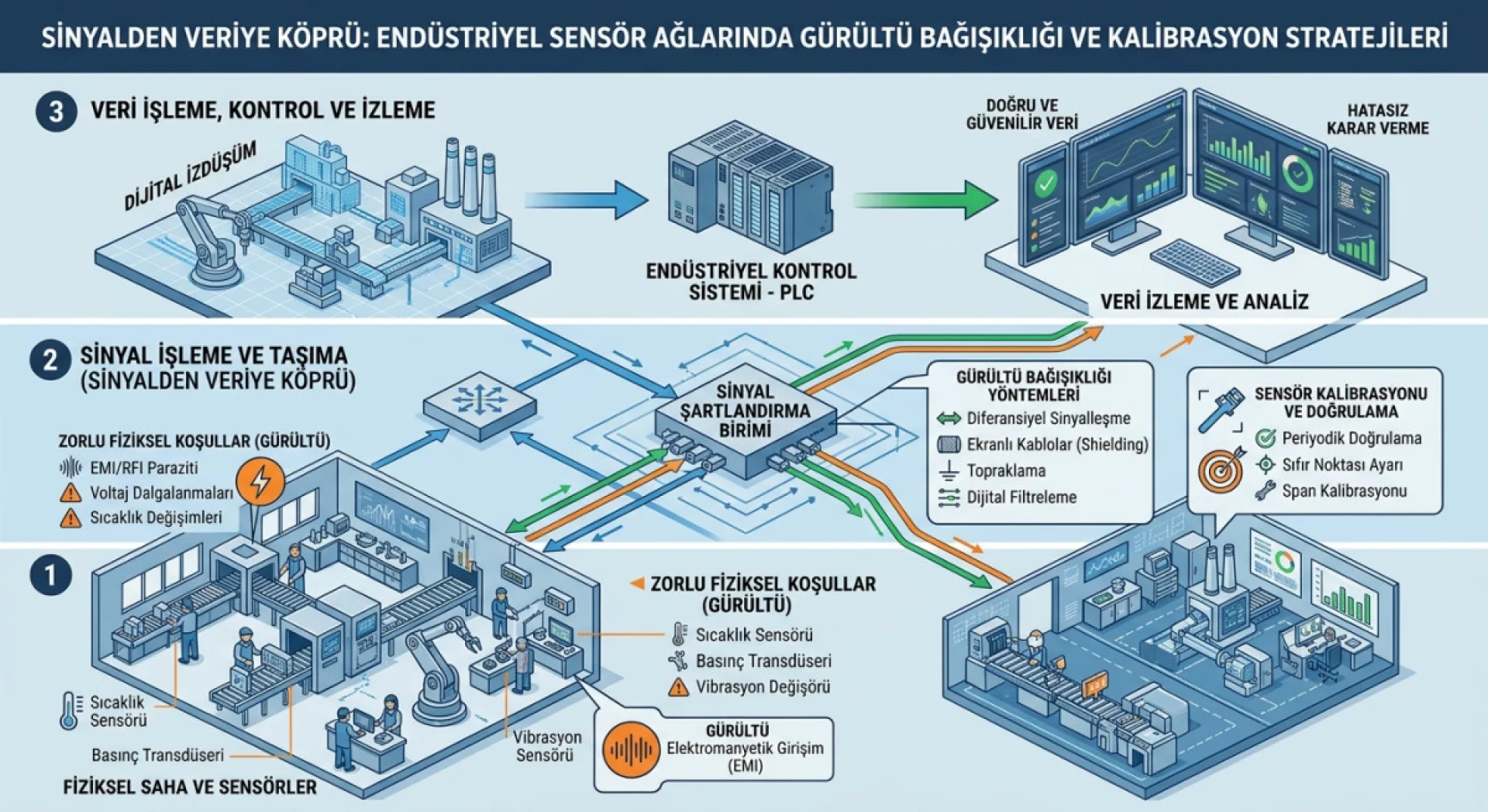

Giriş: Fiziksel Dünyanın Dijital İzdüşümü
Endüstriyel otomasyon sistemlerinin başarısı, sahadan alınan verilerin doğruluğuna doğrudan bağlıdır. Ancak fabrika zeminleri; elektromanyetik parazitler (EMI), ani voltaj dalgalanmaları ve yüksek sıcaklık geçişleri gibi zorlu fiziksel koşullarla doludur. Sensör teknolojilerinin sunduğu teorik hassasiyet, sahada doğru bir sinyal işleme ve taşıma mimarisiyle desteklenmediği sürece anlamsız kalır. Bu yazımızda, sensör hatlarında sinyal bütünlüğünü korumanın pratik yollarına, galvanik izolasyonun önemine ve saha kalibrasyonunun püf noktalarına odaklanacağız.
1. Sinyal Hattı Güvenliği: Güç İzolasyonu ve Gürültü Engelleme
Hassas analog sensörlerin (örneğin 0-10V veya 4-20mA çıkışlı basınç ve akış transmiterleri) en büyük düşmanı, ortak besleme hatlarından sızan elektriksel gürültülerdir. Sensör besleme hattını sistemin genel DC barasından ayırmak, gürültü bağışıklığını radikal biçimde artırır.
Burada devreye giren 1W DC-DC Regüleli Tek Çıkış dönüştürücüler, sensörlerin besleme katmanını galvanik olarak izole ederek şasi gürültüsünün ölçüm sinyaline karışmasını engeller. Bu tür küçük dokunuşlar, özellikle milivolt seviyesinde çalışan termokupl devrelerinde dalgalanmaları sıfıra indirmek için kritik bir mühendislik pratiğidir.
2. Sıcaklık ve Proses Ölçümlerinde Kararlılık
Sıcaklık kontrolü, kimyadan gıdaya kadar birçok sektörde kritik bir parametredir. Sensörlerin ürettiği ham verinin (Pt-100 direnç değeri veya termokupl mV değeri) yüksek doğrulukla okunması ve işlenmesi gerekir. ET1122 gibi çoklu sensör girişli kontrolörler, farklı sensör tiplerini esnek bir şekilde işleyebilirken, ESM-4400 proses göstergeleri ise akıllı çıkış modülleri ve çok noktalı kalibrasyon yetenekleri ile okunan değerlerin doğrusal hale getirilmesini (linearization) kolaylaştırır. Bu cihazların sunduğu iki veya çok noktalı kalibrasyon yeteneği, sensörün yaşlanma eğrisine bağlı sapmaları kompanze etmek için mükemmel bir araçtır.
3. Döngü (Loop) Kalibrasyonunun Matematiksel Gerçekliği
Sensörlerin montajı yapıldıktan sonra zamanla karakteristik eğrilerinde kaymalar (drift) meydana gelir. Prosesteki bu mikro sapmalar, ürün kalitesini doğrudan etkiler. Bu nedenle periyodik kalibrasyon, sürdürülebilir üretimin temel taşıdır.
Saha mühendislerinin çantasında mutlaka bulunması gereken 715, 707 ve 705 Devre Kalibratörleri, hem akım döngülerini (4-20mA) simüle etmek hem de sensörlerden gelen çıkışları yüksek hassasiyetle ölçmek için tasarlanmıştır. Kalibrasyon sırasında, sensörün fiziksel girişine referans bir değer uygulanırken, çıkıştaki mA sinyali kalibratör ile doğrulanmalı ve kontrol sistemindeki skala ayarları buna göre optimize edilmelidir.
4. Pals ve Frekans Ölçümlerinde Sinyal Bütünlüğü
Dönen millerin hızını, akış ölçerlerin ürettiği palsleri veya enkoder çıkışlarını izlemek, yüksek hızlı sinyal işleme yeteneği gerektirir. LR5N-BN Serisi TAKO/HZ/PALS Metreler, sahadan gelen yüksek frekanslı sinyalleri filtreleyerek kararlı bir hız ve frekans okuması sunar. Hızlı sinyallerin taşınmasında kullanılan kabloların ekranlanması (shielding) ve ekran topraklamasının sadece tek bir noktadan (tercihen pano tarafında) yapılması, parazitlerin pals kaybına yol açmasını engeller.
5. Sahadan Buluta: Sensör Verilerini Ağ Geçitleri ile Taşımak
Sensörlerden toplanan kararlı veriler, artık yerel panolarda hapsolmak zorunda değil. Endüstri 4.0 mimarilerinde bu verilerin üst katman yazılımlara (SCADA, MES, ERP) aktarılması gerekir. EtherNET Haberleşme Modülleri sayesinde, analog ve dijital sensörlerden gelen tüm veriler standart endüstriyel protokollerle yerel ağa ve bulut sistemlerine güvenli bir şekilde köprülenir.
| Uygulama Alanı | Karşılaşılan Zorluk | Mühendislik Çözümü |
|---|---|---|
| Hassas Analog Sinyaller | Elektromanyetik Gürültü (EMI) | Galvanik İzolasyon ve Ekranlı Kablolama |
| Yüksek Sıcaklık Panoları | Termal Sürüklenme (Thermal Drift) | Aktif Soğutma ve Isı Dağıtımı |
| Frekans ve Pals Okuma | Gürültü Kaynaklı Hatalı Sayım | Hızlı Filtreleme ve Doğru Topraklama |
Mühendisler İçin Pratik Tavsiyeler
- Termal Yönetimi Es Geçmeyin: Yoğun sensör kontrolörlerinin bulunduğu panolar ısınma eğilimindedir. Sıcaklık artışı sensör okuma kartlarının (ADC) iç referans voltajlarını kaydırabilir. Panonuzda Q Motor Aksiyel Fanlar - Tel Kafes kullanarak aktif bir hava sirkülasyonu sağlamak, hassas cihazlarınızın ömrünü uzatır ve ölçüm doğruluğunu korur.
- Kablo Ayrımına Dikkat Edin: Sinyal kablolarını (analog, RTD, haberleşme) asla güç kabloları (motor beslemeleri, sürücü çıkışları) ile aynı tavadan geçirmeyin. Eğer kesişmek zorundalarsa, 90 derecelik dik açıyla kesişmelerini sağlayın.
- Yıldız Topraklama Yapın: Farklı cihazların toprak potansiyelleri arasındaki farklar, analog döngülerde akım sızıntılarına yol açar. Tüm sistem topraklarını tek bir ana barada (yıldız topraklama) birleştirin.
