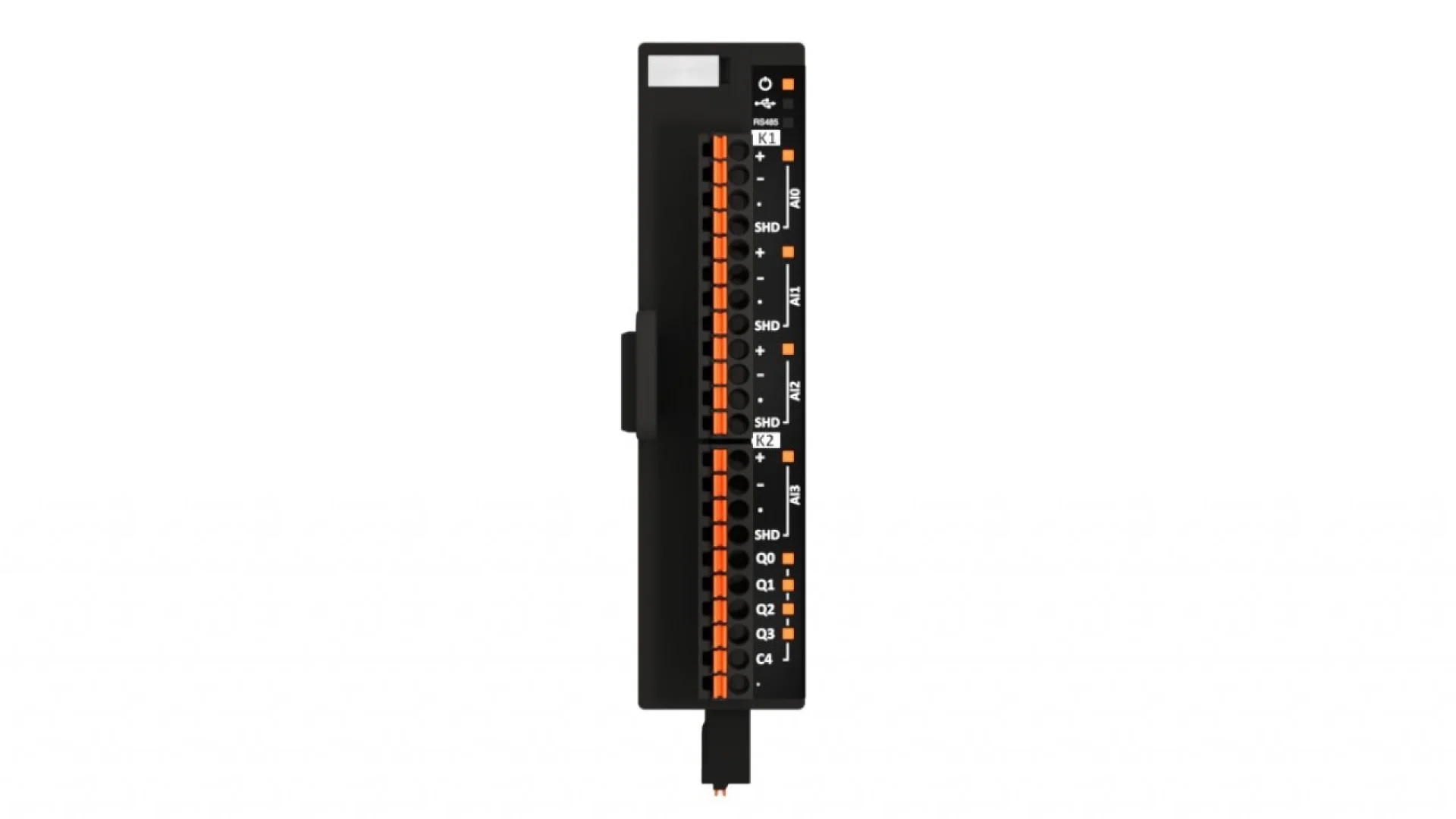

Analog Girişli/Röle Çıkışlı Modüller

Öne Çıkanlar

Temel Teknik Özellikler

RS-485 üzerinden Modbus RTU haberleşme desteği.
Model seçeneğine göre 2 veya 4 adet yapılandırılabilir analog giriş kanalı.
Yüksek akım anahtarlama kapasitesine sahip 4 adet NO (Normalde Açık) röle çıkışı.
Gelişmiş PID ve ON-OFF kontrol yetenekleri.
Self-Tune ve Auto-Tune özellikleri ile hızlı ve hatasız PID parametre optimizasyonu.
Mini USB üzerinden kolay konfigürasyon ve yazılım güncelleme imkanı.
25mm ince tasarımı ile pano içerisinde yer tasarrufu sağlayan modüler yapı.
Tek başına çalışabilme veya 16 cihaza kadar genişleyebilme özelliği.

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

downloads.jpg İndir / Görüntüle

1. Elektriksel Veriler

Parametre	Değer
Haberleşme	Modbus RTU (RS-485)
Giriş Sinyalleri	0/2...10Vdc, 0/4...20mA
Çıkış Tipi	4x NO Röle (1.5A)
Bağlantı	Mini USB - USB 2.0

2. Performans Verileri

Parametre	Değer
Kontrol Formları	PID, ON-OFF
Algoritmalar	Self-Tune, Auto-Tune
Çalışma Modu	Tek başına veya Master kontrollü

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Montaj Tipi	Snap-in Terminal
Modülerlik	Maksimum 16 cihaz
Gövde Genişliği	25 mm

4. Boyutlar

Parametre	Değer
Genişlik	25 mm
Tasarım	Modüler Snap-in

Bu modüller, endüstriyel otomasyon süreçlerinde kompaktlık ve esnekliği bir araya getiren üst düzey mühendislik çözümleridir. 25 mm genişliğindeki ince yapısı ve Snap-in terminal sistemi, pano montajında işçilik maliyetlerini düşürürken, 16 cihaza kadar genişleyebilen modüler mimarisi sayesinde ölçeklenebilir sistemler kurmanıza olanak tanır. Özellikle gelişmiş Self-Tune ve Auto-Tune algoritmaları, manuel ayar gereksinimini ortadan kaldırarak devreye alma süreçlerini minimize eder ve kontrol kararlılığını en üst düzeye çıkarır.

Plastik enjeksiyon ve ekstrüzyon makineleri (Sıcaklık kontrolü).
HVAC sistemleri ve iklimlendirme üniteleri (Basınç ve debi kontrolü).
Gıda işleme tesisleri (Fırın ve soğutma hattı otomasyonu).
Ambalaj makineleri (Isıl yapıştırma ve hız kontrol süreçleri).
Enerji yönetimi ve veri toplama (Sensör okuma ve röle anahtarlama).

SMR1P1 serisi kod yapısı, cihazın donanım konfigürasyonunu tanımlayan modüler bir mantığa sahiptir. Örneğin; 'SMR1P1-00-21-21-00_1' kodu, ürünün 2 adet analog giriş kapasitesine sahip olduğunu belirtirken, 'SMR1P1-00-20-21-00_1' kodu 4 analog girişli varyasyonu işaret eder. Kodun orta segmentindeki rakam grupları, giriş tipi (Vdc/mA) ve çıkış konfigürasyonlarını (Röle sayısı) temsil ederek, sistem entegratörlerine tek bir bakışta cihazın I/O kapasitesini analiz etme kolaylığı sağlar.
