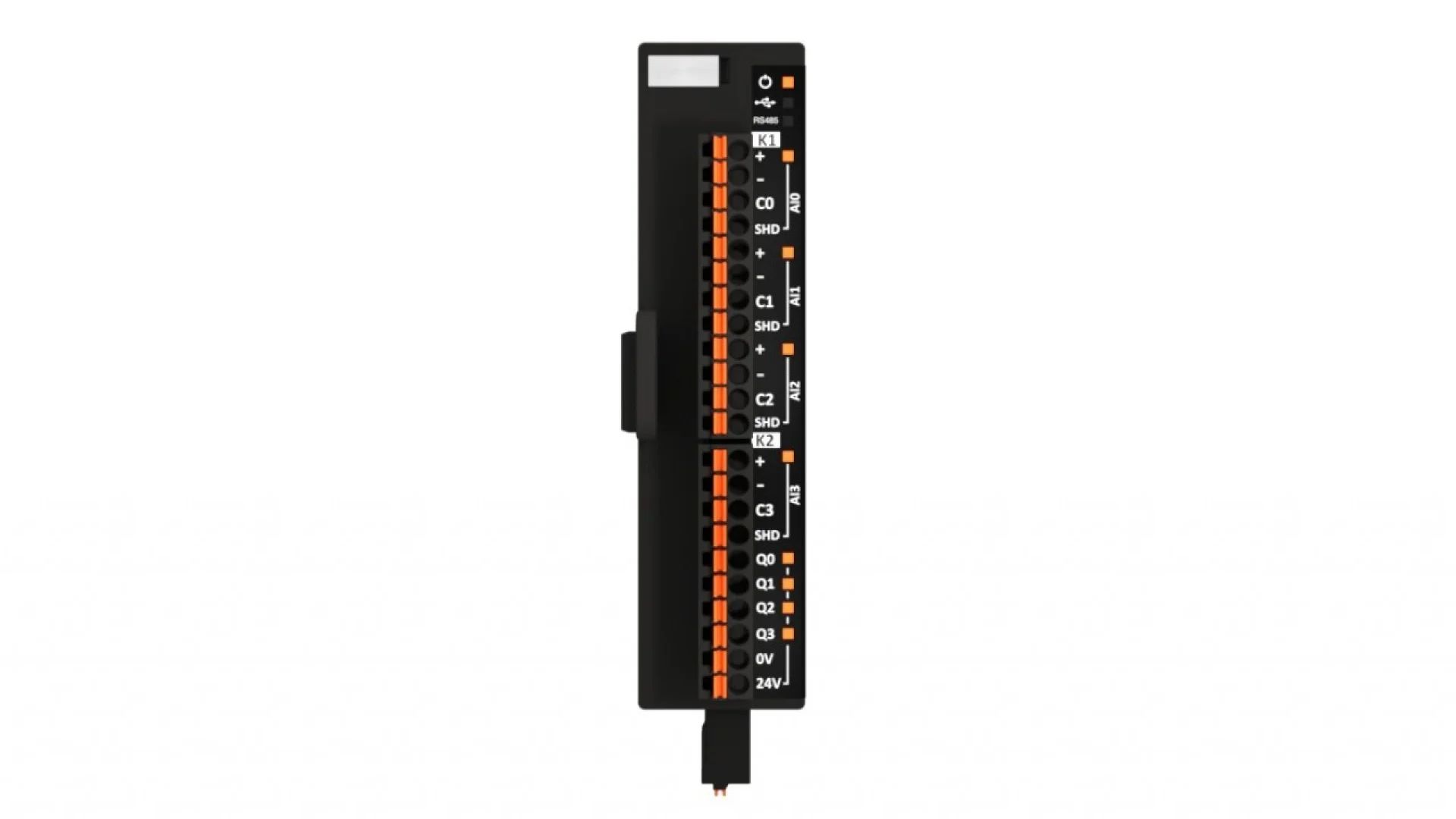

Yarı Üniversal Girişli/Dijital Çıkışlı Modüller

Öne Çıkanlar

Temel Teknik Özellikler

Modbus RTU RS-485 protokolü ile yüksek hızlı veri aktarımı.
SMR1P1-00-01-04-00_1 modeli için 2 adet, SMR1P1-00-03-04-00_1 modeli için 4 adet yarı üniversal giriş.
4 adet hızlı tepkime süreli transistör çıkışı.
Gelişmiş Self-Tune ve Auto-Tune özellikli PID kontrolü.
USB üzerinden kolay konfigürasyon ve hızlı yazılım güncelleme imkanı.
25mm ultra ince gövde ile pano içi alan tasarrufu.

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

Üye girişi gerekli!
PDF dökümanları görüntülemek için lütfen üye olun veya giriş yapın.

1. Elektriksel Veriler

Parametre	Değer
Haberleşme	Modbus RTU (RS-485)
Giriş Tipleri	RTD, PTC, NTC, mVdc (Semi-Üniversal)
Çıkış Tipi	4x Transistör Çıkış
Konfigürasyon	Mini USB - USB 2.0

2. Performans Verileri

Parametre	Değer
Kontrol Formları	PID, ON-OFF
PID Algoritmaları	Self-Tune, Auto-Tune
Çalışma Modu	Stand-alone (Tek başına)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Bağlantı Tipi	Snap-in Tip Terminal
Modülerlik	Maksimum 16 cihaz yan yana
Genişlik	25 mm

4. Boyutlar

Parametre	Değer
Genişlik	25 mm
Montaj	Ray Tipi (Snap-in)

Bu seri, endüstriyel otomasyon sistemlerinde kompaktlık ve esnekliği bir araya getirmektedir. 25mm genişliğindeki modüler tasarımı, pano içerisindeki kablo karmaşasını azaltırken, snap-in bağlantı yapısı sayesinde kurulum süresini minimize eder. 16 cihaza kadar genişleyebilen modüler mimarisi, projenin ihtiyacına göre sistemin ölçeklendirilmesine olanak tanır. Ayrıca, gelişmiş PID algoritmaları sayesinde karmaşık süreçlerde bile yüksek hassasiyetli kontrol sağlar.

Plastik enjeksiyon ve ekstrüzyon makineleri (Sıcaklık kontrolü).
Gıda işleme ve paketleme hatları (PID ısı yönetimi).
HVAC sistemleri ve iklimlendirme üniteleri.
Seramik ve cam fırınları (Hassas PID kontrolü).
Laboratuvar test cihazları ve otoklavlar.

SMR1P1 serisi kod yapısı, cihazın donanım yeteneklerini tanımlayan bir hiyerarşiye sahiptir. 'SMR1P1' serinin genel platformunu belirtirken, sonraki gruplar giriş sayısını (01 veya 03) ve çıkış konfigürasyonunu (04) temsil eder. Bu kodlama yapısı, kullanıcının sisteme ekleyeceği modülün kaç sensör okuyabileceğini ve kaç bağımsız dijital çıkış kontrolü yapabileceğini önceden belirlemesini sağlayarak, karmaşık otomasyon projelerinde standart bir tanımlama dili oluşturur.
