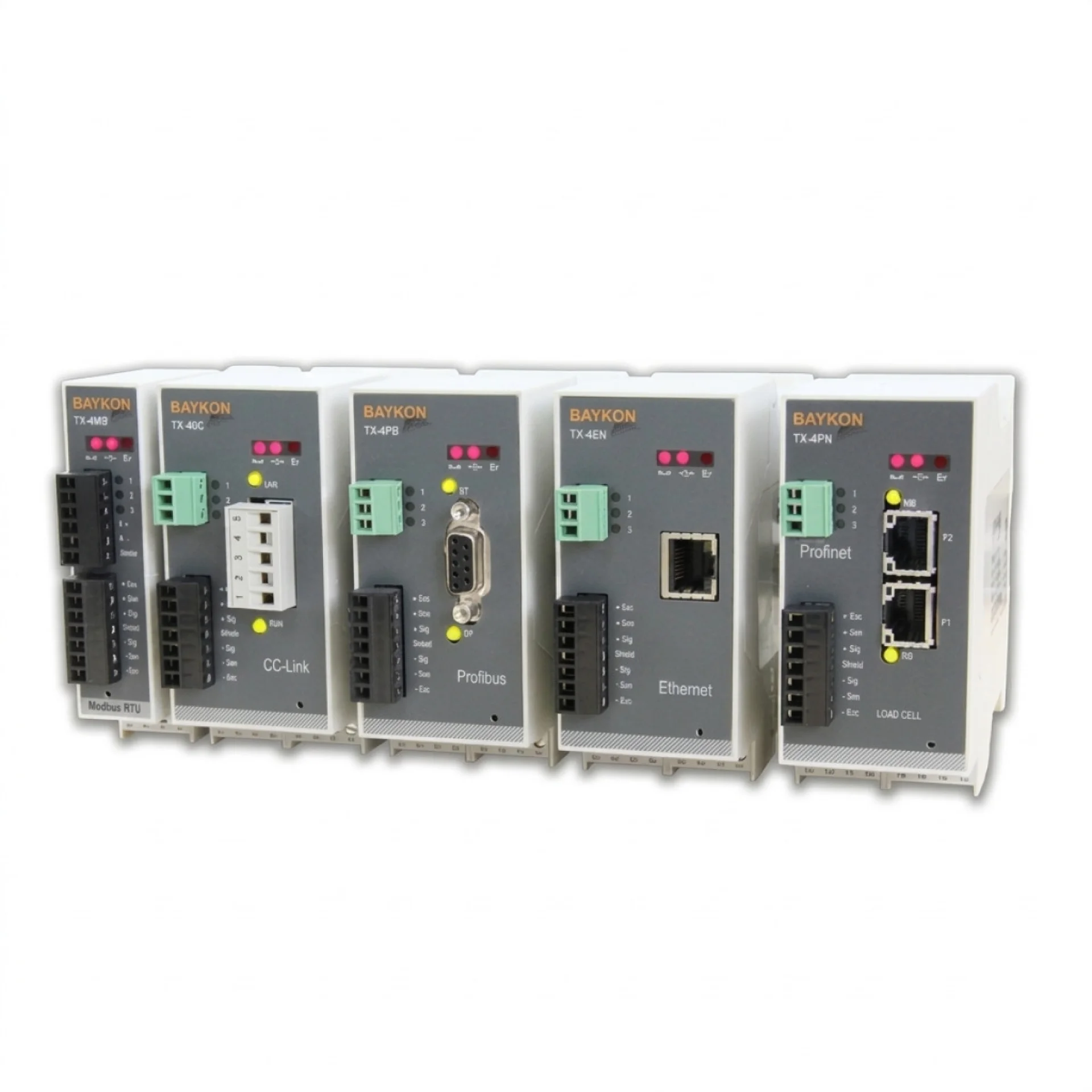

TX4 DİJİTAL TRANSMİTTER SERİSİ
Üstünlükleri -Haberleşme: PLC/DCS veya PC sistemleriniz için çeşitli endüstriyel iletișim protokolleri ile güvenilir data...Ürün Açıklaması
Üstünlükleri
-Haberleşme: PLC/DCS veya PC sistemleriniz için çeşitli endüstriyel
iletișim protokolleri ile güvenilir data aktarımı
-Yüksek hız: 800 çevrim/sn'ye kadar
-Titreşim filtresi: Titreşimli ortamlar için hızlı ve kararlı okuma
sağlayan aktif dijital filtre
-Tartım fonksiyonları: Dara alma, sıfırlama, açılışta sıfırlama,
dara hafızası, hareket detektörü
-eCal: Test yüksüz elektronik kalibrasyon
-Dijital I/O: 1 adet Çıkıș ile 2 adet giriş yada çıkış olarak
programlanabilen I/O port
-Yazılım desteği: BAYKON xFace yazılımı ile PC ile
programlamave kalibrasyon
Teknik Özellikler
TX4 dijital transmitter serisi statik-dinamik tartım ve kuvvet ölçüm prosesleri için dizayn edilmiştir. Yüksek hızlı ve hassasiyetli ölçüm bilgisini, network üzerinden dijital endüstriyel iletişim protokolleri ile en doğru şekilde PLC/Scada sisteminize transfer eder. TX4 üzerinde doğrudan PLC tarafından kontrol edilebilen 1 adet Çıkış ve 2 adet Giriş veya Çıkış olarak programlanabilen paralel I/O portu mevcuttur. Komutla sıfırlama, açılışta otomatik sıfırlama, enerji kesilmelerinden etkilenmeyen dara hafızası, aktif titreşim bastırma filtresi ve test yüksüz elektronik kalibrasyon (eCal) gibi güçlü fonksiyonları ile her türlü tartım uygulamanız için idealdir.
Ücretsiz olarak sunulan windows tabanlı BAYKON xFace yazılımı ile kolayca PC üzerinden programlanabilir ve
kalibrasyon ayarları yapılabilir. DIN-ray tipi yapıları ile kontrol panonuza kolay montaj avantajı yaratır.
| 4 trasmitter serisi | TX4 AD: RS-485 | TX4 CD:CaNopen |
| TX4 EN: Ethernet/modus TCP/IP | TX4 El: EtherNet/IP | |
| TX4 MB:Modbus RTU | TX4 EC : EtherCat | |
| TX4 PB: Profibus DP | TX4 CC: CC-Link | |
| TX4 PN: Profinet | TX4 PL : Powerlink | |
| A/D çevirici | ||
| Tip | 24 bit Delta-Sigma ratiometric analog ve dijital filtre | |
| Çevirme Hızı | 800 çevrim/saniye'ye kadar | |
| Min. Giriş gerilimi | <1 mV | |
| Min giriş sinyali / vsi | 0.1 μ;V | |
| Giriş sinyal aralığı | 0 mV - 18 mV unipolar ya da-18 mV bipolar | |
| Lineerlik | < 0.0015% FS,<= 2 ppm/°C | |
| Hassasiyet | Dahili: 8000000 sayma Harici: Mak 100 000 çözünürlük(ağırlık / kuvvet modu),
Bipolar giriş için 2 000 000 sayma ve Unipolar giriş için 1 000 000 sayma. |
|
| Kalibrasyonve programlama | ||
| Kalibrasyon ayarı | BAYKON xFace PC yazılımı ile seri port üzerinden Test ağırlığı ve veya test ağırlığı kullanmadan elektronik kalibrasyon (eCal) Haberleşme protokolleri ile sıfır ve kazanç ayarı için komutlar | |
| Dijital Filtre | 10 adımda ayarlanabilir adaptif filtre | |
| Tartım Fonksiyonları | Dara alma, sıfırlama, otomatik sıfır izleme, hareket dedektörü, açılışta otomatik sıfırlama, enerji kesilmelerinde dara hafızası | |
| Dijital giriş ve çıkışlar | Standart bir adet dijital çıkış(maks 100 mA), programlanabilir 2 adet dijital I/0 (giriş sinyal aralığı 10-26 vDC, çıkış akımı maks. 100mA) | |
| Fonksiyonlar | Çıkışlar: Ayar noktaları için eşik değeri, tolerans bandı bölgesi ya da PLC/PC için kontrol çıkışı olarak programlanabilir. Girişler: Sıfırlama, dara alma ya da PLC/PC'ye kontrol girişi için kullanılabilir. | |
| Yük Hücresi | ||
| Yük hücresi Besleme Gerilimi | 5 VDC, max, 100 mA | |
| Yük hücresi sayısı | 6 adet 350 ohm ya da 18 adet 1100 ohm yük hücresi standart | |
| Bağlantı | 4 veya 6 damarlı kablo bağlantısı, kablo boyu: 6 damarlı kablo için maksimum 274 m/mm^2 | |
| Haberleşme Seçenekleri | ||
| RS-232C seri çıkış | 9600 baud, 8 none 1,xFace ile PC bağlantısı | |
| RS-485 seri çıkış(TX4 AD/TX4 MB) | 1200-57 600 baud, 7 even/odd, 8 None 1, istek (BSI) modu ya da Modbus RTU | |
| Modbus RTU (TX4 MB) | 31 adete kadar bus üzerinde, Baudrate 57600'e kadar | |
| Ethernet/Modbus TCP/IP(TX4 EN) | 10Mbits (full dublex), galvorik izole | |
| Profibus DP V1(TX4 EN) | 9,6 kbits/s - 12Mbits/s otomatik baudrate algılama | |
| ProfiNet(TX4 PN) | 100Mbits (full dublex), galvorik izole | |
| CANopen (TX4 CO) | 10 kBits/s - 1 Mbits/s otomatik bauderte tanıma | |
| EtherNet/IP (TX4 El) | 10 Mbit, full dublex, galvarik izole. Adresleme: Arayüz PC yazılımı ile DHCP ya da manuel olarak IP atama. | |
| EtherCat(TX4 EC) | 100 Mbit/s, full dublex, galvanik izole | |
| CC-Link(TX4 CC) | 156 kdps - 10 mpds haberleşme hızı. adresleme: Ağ başına 64 istasyona kadar. | |
| Powerlink(TX4 PL) | 100Mbits/s, half duplex | |
| Kutulama ve Çevre | ||
| Güç Kaynağı | 10 - 28 VDC, Akım;min. 60 mA ~ maks. 600 mA (Model ve yük hücresi bağlantısı sayısına göre değişken) | |
| Çalışma Koşulları | - 15 °C ~ 4 55 °C , 85% RH nem | |
| Kutu | Polyamit, DIN-ray tipi, koruma sınıfı IP20 | |
