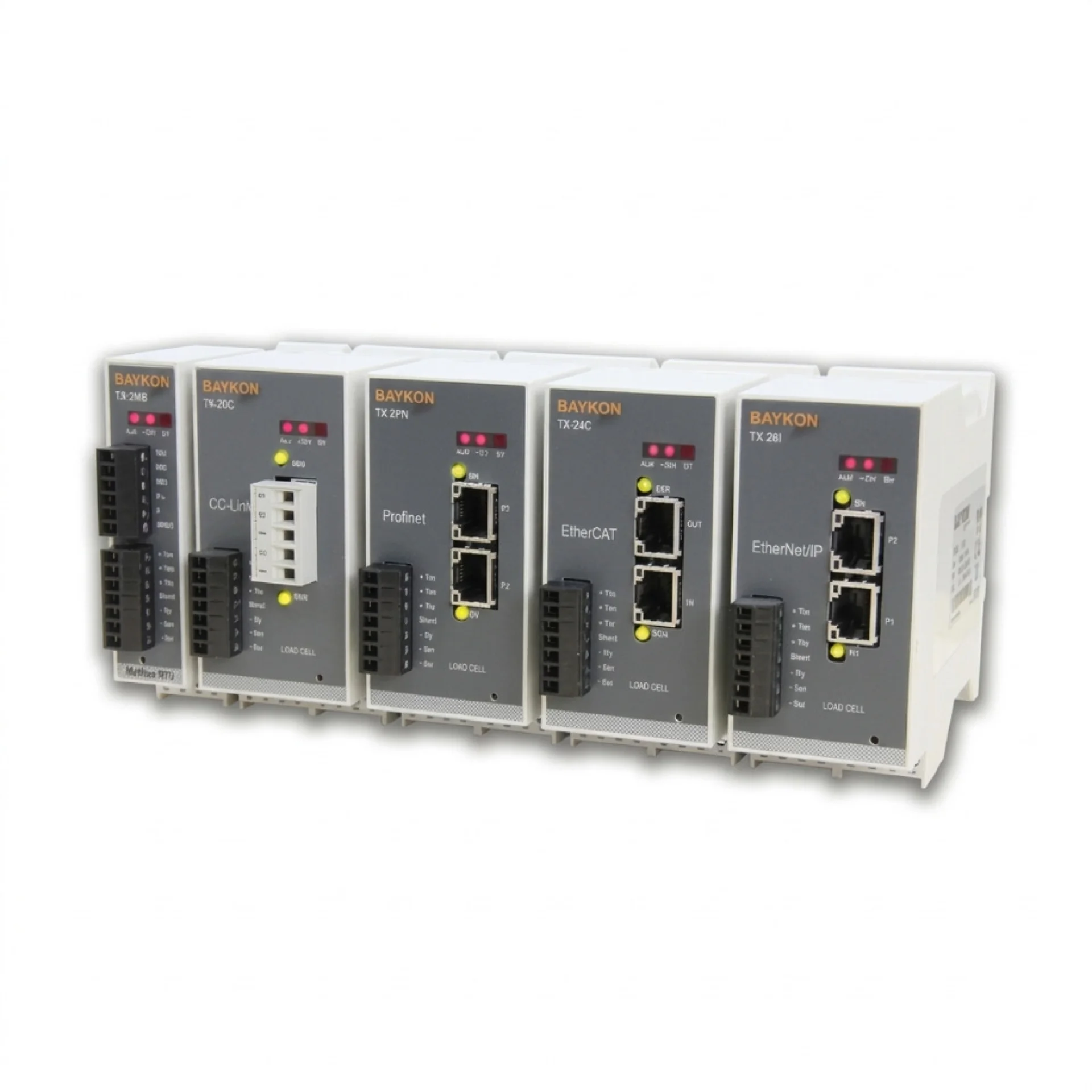

TX2 Dijital Transmitter Serisi
Üstünlükleri -Haberleşme: PLC/DCS veya PC sistemleriniz için çeşitli endüstriyel iletișim protokolleri ile güvenilir...Ürün Açıklaması
Üstünlükleri
-Haberleşme: PLC/DCS veya PC sistemleriniz için çeşitli endüstriyel
iletișim protokolleri ile güvenilir data aktarımı
-Yüksek hız: 800 çevrim/sn"ye kadar
-Tartım fonksiyonları: Harici komutla sıfırlama ve dara alma, açılıșta
otomatik sıfırlama,dara hafızası
-Yazılım desteği: BAYKON xFace yazılımı ile PC üzerinden
kalibrasyon ve programlama
-Titreşim filtresi: Karıștırıcılı tanklar ve titreșimli ortamlar için
kararlı okuma
-eCal: Test yüksüz elektronik kalibrasyon
TX2MB - HT
-Yüksek sıcaklıkta tartım opsiyonu
-İki kanal
-Max. 100°C
-Modbus RTU bağlantısı
Teknik Özellikler
TX2 dijital transmitter serisi statik-dinamik tartım ve kuvvet ölçüm prosesleri için dizayn edilmiştir. Yüksek hızlı ve hassasiyetli ölçüm bilgisini, dijital endüstriyel iletişim protokolleri ile en doğru şekilde PLC/Scada sisteminize transfer eder. Komutla sıfırlama, açılışta otomatik sıfırlama, enerji kesilmelerinden etkilenmeyen dara hafızası, aktif titreşim bastırma filtresi ve test yüksüz elektronik kalibrasyon (eCal) gibi güçlü fonksiyonları ile her türlü tartım uygulamanız için idealdir.
Ücretsiz olarak sunulan windows tabanlı BAYKON xFace yazılımı ile kolayca PC üzerinden programlanabilir ve
kalibrasyon ayarları yapılabilir. DIN-ray tipi yapıları ile kontrol panonuza kolay montaj avantajı yaratır.
| TX2 trasmitter serisi | TX2 AD: RS-232C/RS-485 | TX2 CD:CaNopen |
| TX2 EN: Ethernet/modus TCP/IP | TX2 El: EtherNet/IP | |
| TX2 MB:Modbus RTU | TX2 EC : EtherCat | |
| TX2 PB: Profibus DP | TX2 CC: CC-Link | |
| TX2 PN: Profinet | TX2 PL : Powerlink | |
| A/D çevirici | ||
| Tip | 24 bit Delta-Sigma ratiometric analog ve dijital filtre | |
| Çevirme Hızı | 800 çevrim/saniye'ye kadar | |
| Min. Giriş gerilimi | <1 mV | |
| Min giriş sinyali / vsi | 0.1 μ;V | |
| Giriş sinyal aralığı | 0 mV - 18 mV unipolar ya da-18 mV bipolar | |
| Lineerlik | < 0.0015% FS,<= 2 ppm/°C | |
| Hassasiyet | Dahili: 16000000 sayma Harici: Mak 100 000 çözünürlük(ağırlık / kuvvet modu),
Bipolar giriş için 2 000 000 sayma ve Unipolar giriş için 1 000 000 sayma. |
|
| Kalibrasyonve programlama | ||
| Kalibrasyon ayarı | BAYKON xFace PC yazılımı ile seri port üzerinden Test ağırlığı ve veya test ağırlığı kullanmadan elektronik kalibrasyon (eCal) Haberleşme protokolleri ile sıfır ve kazanç ayarı için komutlar | |
| Dijital Filtre | 10 adımda ayarlanabilir adaptif filtre | |
| Tartım Fonksiyonları | Dara alma, sıfırlama, otomatik sıfır izleme, hareket dedektörü, açılışta otomatik sıfırlama, enerji kesilmelerinde dara hafızası | |
| Yük Hücresi | ||
| Yük hücresi Besleme Gerilimi | 5 VDC, max, 100 mA | |
| Yük hücresi sayısı | 6 adet 350 ohm ya da 12 adet 1100 ohm yük hücresi standart | |
| Bağlantı | 4 veya 6 damarlı kablo bağlantısı, kablo boyu: 6 damarlı kablo için maksimum 274 m/mm^2 | |
| Haberleşme Seçenekleri | ||
| RS-232C seri çıkış(TX2 AD) | 9600 baud, 8 none 1, Sürekl, ya da istek (BSI) modu | |
| RS-485 seri çıkış(TX2 AD/TX2 MB) | 1200-57 600 baud, 7 even/odd, 8 None 1, istek (BSI) modu ya da Modbus RTU | |
| Modbus RTU (TX2 MB) | 31 adete kadar bus üzerinde, Baudrate 57600'e kadar | |
| Ethernet/Modbus TCP/IP(TX2 EN) | 10Mbits (full dublex), galvorik izole | |
| Profibus DP V1(TX2 EN) | 9,6 kbits/s - 12Mbits/s otomatik baudrate algılama | |
| ProfiNet(TX2 PN) | 100Mbits (full dublex), galvorik izole | |
| CANopen (TX2 CO) | 10 kBits/s - 1 Mbits/s otomatik bauderte algılamaü | |
| EtherNet/IP (TX2 El) | 10 Mbit, full dublex, galvarik izole. Adresleme: Arayüz PC yazılımı ile DHCP ya da manuel olarak IP alma. | |
| EtherCat(TX2 EC) | 100 Mbit/s, full dublex, galvanik izole | |
| CC-Link(TX2 CC) | 156 kdps - 10 mpds haberleşme hızı. adresleme: Ağ başına 64 istasyona kadar. | |
| Powerlink(TX2 PL) | 100Mbits/s, half duplex | |
| Kutulama ve Çevre | ||
| Güç Kaynağı | 10 - 28 VDC, Akım;min. 60 mA ~ maks. 600 mA (Model ve yük hücresi bağlantısı sayısına göre değişken) | |
| Çalışma Koşulları | - 15 °C ~ 4 55 °C , 85% RH nem | |
| Kutu | Polyamit, DIN-ray tipi, koruma sınıfı IP20 | |
