MX08 ÇOK KANALLI TRANSMİTTER SERİSİ

Üstünlükleri -Haberleşme: RS-232C, RS-485,Ethernet, Profibus, Modbus RTU,Profinet, Modbus TCP/IP -Yüksek hız: 800 çevrim/sn'ye kadar -Titreşim filitresi: Titreşimli ortamlarda...
Ürün Kodu: Kategori: dijital-transmitterler Kullanma Kılavuzu: Ürüne ait PDF indirmek için üye olmanız gerekmektedir
Ürün Açıklaması

Üstünlükleri

-Haberleşme: RS-232C, RS-485,Ethernet, Profibus,

Modbus RTU,Profinet, Modbus TCP/IP

-Yüksek hız: 800 çevrim/sn'ye kadar
-Titreşim filitresi: Titreşimli ortamlarda hızlı ve kararlı

okuma için aktif adaptif filtre

-Tartım fonksiyonları: Dara alma, sıfırlama, açılışta

sıfırlama, dara hafızası, hareket detektörü

-eCal: Test yüksüz elektronik kalibrasyon

-Özdeş üretim: Tüm analog yük hücresi modülleri eș

ve hassas olarak üretimde ayarlanır

-Gösterge: Sahada izleme ve servis amaçlı gösterge

-Dijital I/O: Doğrudan PLC tarafından kontrol edilen

I/O modülleri

Teknik Özellikler

MX08 dijital transmitter ailesi, özellikle çoklu ağırlık ve kuvvet ölçüm proseslerinden gelen analog verileri, dahili bir haberleşme üzerinden toplayarak, bir Gateway ile uygun dijital yapıda merkezi PLC/PC'ye transfer eder. MX08 transmitter ailesi BAYKON xFace yazılımı ile PC üzerinden programlanabilir ve kalibre edilebilir. Yüksek hızlı tepki süresi ve veri aktarımı, adaptif titreşim filtresi, tartım fonksiyonları ve elektronik yüksüz kalibrasyon (eCal) dahil, farklı kalibrasyon seçenekleri ile önemli kolaylık ve avantajlar sağlar.

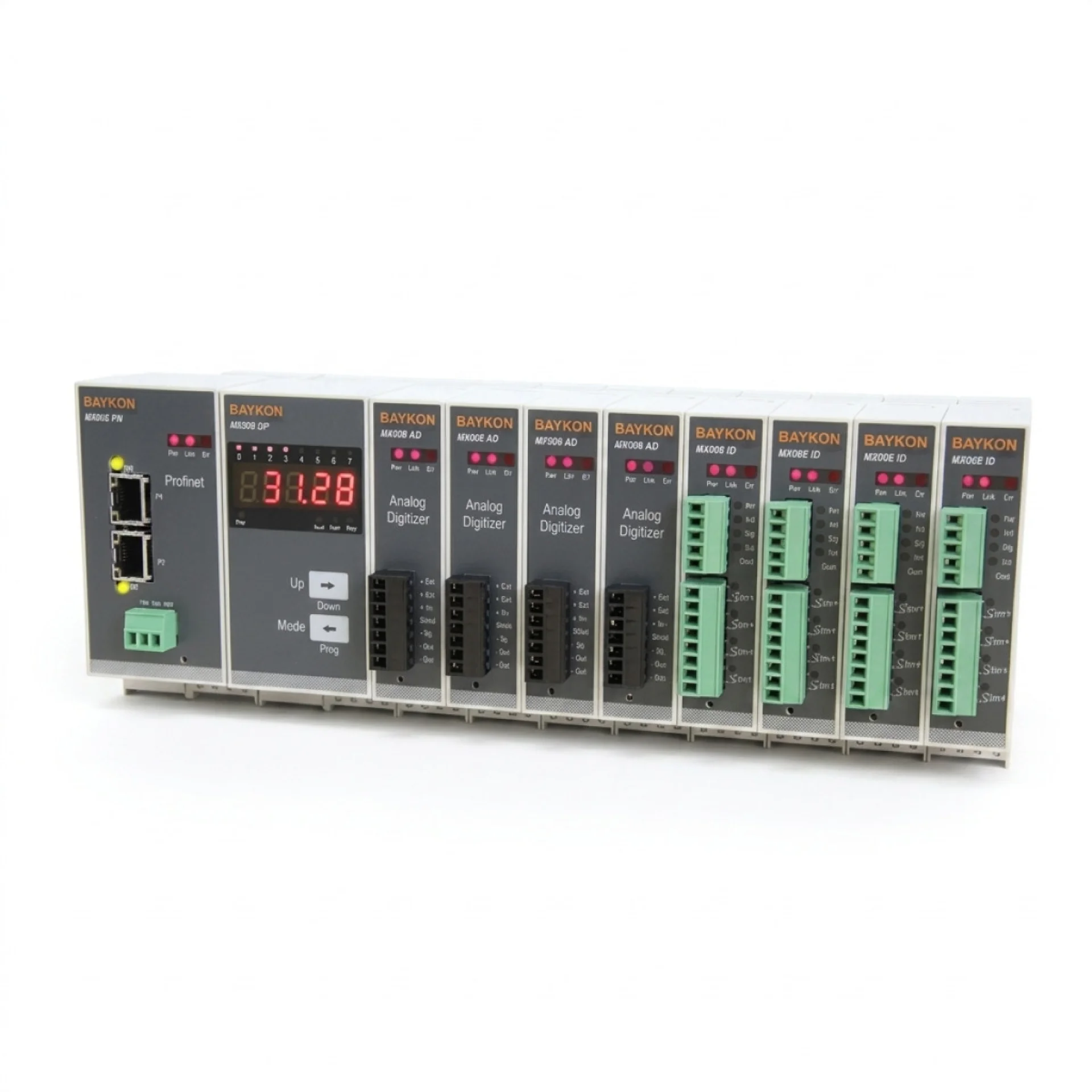

MX08 çok kanallı sistemde, 8 x Analog Digitizer (Yük hücresi bağlantı modülü) ve 8 x Dijital I/O birimi yanında, lokal izleme ve servis amaçlı dijital gösterge birimi de yer alabilir.
Tamamen özdeș üretilen ve ayarlanan MX08 Analog yük hücresi bağlantı modülleri, sayma modu ile kullanıldığında analog modül ile değişikliklerinde tekrar kalibrasyon gerektirmez.



MX08 trasmitter serisi MX08 AD: Analog Digitizer (Yük hücresi bağlantı modülü)

MX08 PB: Profibus Gateway

MX 08 IO : Dijital I/0 MX 08 PN: Profinet Gateway

MX 08 DP: Gösterge

MX08 EN: Ethernet TCP/IP

MX 08 MB: Modbus RTU Gateway
A/D çevirici
Tip 24 bit Delta-Sigma ratiometric analog ve dijital filtre
Çevirme Hızı 800 çevrim/saniye'ye kadar
Min. Giriş gerilimi <1 mV
Min giriş sinyali / vsi 0.1 μ;V / e
Giriş sinyal aralığı 0 mV - 18 mV unipolar ya da-18 mV bipolar
Lineerlik < 0.0015% FS,<= 2 ppm/°C
Hassasiyet Dahili: 16 000000 sayma Harici: Mak 100 000 çözünürlük(ağırlık / kuvvet modu),

Bipolar giriş için 1 000 000 sayma ve Unipolar giriş için 2 000 000 sayma.

Kalibrasyonve programlama
Kalibrasyon Ağırlık Modunda: xFace yazılımı ile test yükü ile kalibrasyon, yüke kazanç ayarı ve yüksüz elektronik kalibrasyon(eCal). Sayma modunda: Tüm analog yük hücresel modelleri eş ve hassas olarak üretimde ayarlanır, kalibrasyon katsayıları PLC/PC'de tutulur
Dijital Filtre 10 adımda ayarlanabilir dijital adaptif filtre
Tartım Fonksiyonları Dara alma, sıfırlama, otomatik sıfır izleme, hareket dedektörü, açılışta otomatik sıfırlama, enerji kesilmelerinde dara hafızası
Yük Hücresi
Yük hücresi Besleme Gerilimi 5 VDC, max, 100 mA
Yük hücresi sayısı 6 adet 350 ohm ya da 18 adet 1100 ohm yük hücresi standart
Bağlantı 4 veya 6 damarlı kablo bağlantısı, kablo boyu: 6 damarlı kablo için maksimum 274 m/mm^2
Haberleşme Seçenekleri
RS-232C seri çıkış 9600 baud, 8 none 1, ister(BSI) ya da Modbus RTU
RS-485 seri çıkış(MX08 MB) 1200-57 600 baud, 7 even/odd, 8 None 1, istek (BSI) modu ya da Modbus RTU
Modbus RTU (MX08 MB) 31 adete kadar bus üzerinde, Baudrate 57600'e kadar
Ethernet/Modbus TCP/IP ve Ethernet(MX08 EN) 10Mbits (full dublex), galvorik izole
Profibus DP V1( MX08 PB) 9,6 kbits/s - 12Mbits/s otomatik baudrate algılama
ProfiNet(MX08 PN) 100Mbits (full dublex), galvorik izole
Dijital Giriş (MX08 ı/0) 4 opto - izole giriş(10-26 VDC)
Dijital çıkış (MX09 ı/0) 4 role kontak çıkışı, 1A@250VAC - 10VDC.
Kutulama ve Çevre
Güç Kaynağı 10 - 28 VDC, Akım;min. 60 mA ~ maks. 600 mA (Model ve yük hücresi bağlantısı sayısına göre değişken)
Çalışma Koşulları - 15 °C ~ 4 55 °C , 85% nem
Kutu Polyamit, DIN-ray tipi, koruma sınıfı IP20
