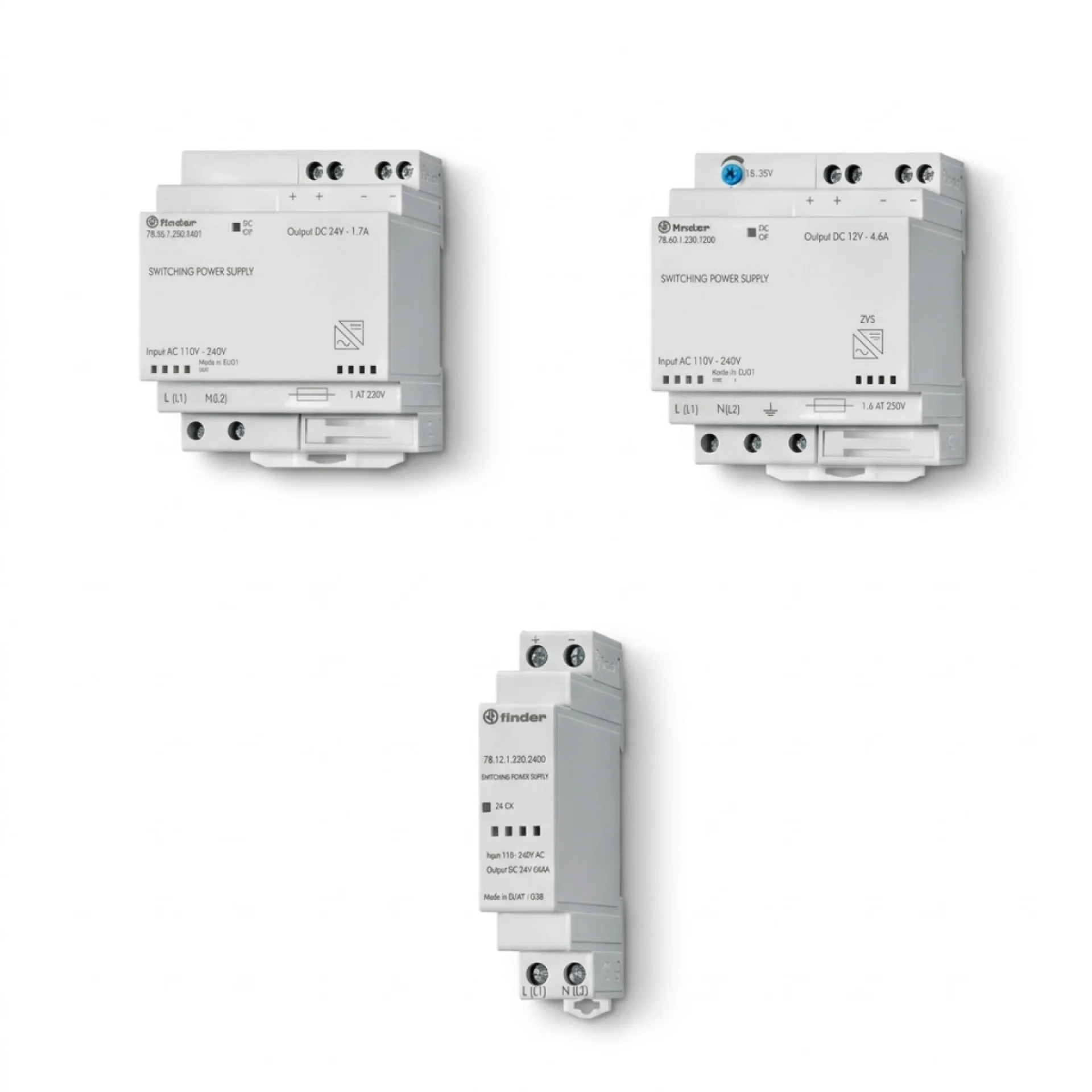

78 Serisi - Anahtarlama modlu güç kaynakları

Öne Çıkanlar

Temel Teknik Özellikler

Geniş çıkış gücü yelpazesi: 12W ile 130W arası esnek çözümler.
AC ve DC giriş desteği: 110…240 V AC veya 220 V DC ile evrensel kullanım.
Dahili güvenlik: Değiştirilebilir giriş sigortası ve yedek sigorta yuvası ile kesintisiz çalışma.
EMC Uyumluluğu: EN 55022 Sınıf B uyarınca düşük elektromanyetik parazit.
KNX Uyumluluğu: Bina otomasyonu için özel 640mA KNX güç kaynağı seçeneği.
Korumalı yapı: Yüksek gerilim piklerine karşı varistör koruması.

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	110…240 V AC / 220 V DC
Çıkış Gücü Seçenekleri	12, 36, 50, 60, 120 veya 130 W
KNX Çıkış Değeri	300 V DC 640 mA (Özel Model)
Giriş Koruması	Değiştirilebilir sigorta (Yedekli) ve Varistör

2. Performans Verileri

Parametre	Değer
EMC Standartı	EN 55022 Sınıf B
Verimlilik	Yüksek verimli anahtarlama (Switch-mode) teknolojisi
Aşırı Gerilim Koruması	Entegre varistör koruması

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Montaj Tipi	35 mm DIN rayı (EN 60715)
Gövde Tipi	Düşük profilli modüler tasarım
Soğutma	Doğal konveksiyon

4. Boyutlar

Parametre	Değer
Modüler Genişlikler	17.5 mm, 40 mm veya 70 mm
Profil Yüksekliği	Düşük profil tasarımına uygun

78 Serisi, modern panolarda yer tasarrufu sağlamak üzere optimize edilmiş düşük profilli modüler bir tasarıma sahiptir. 17.5 mm'den başlayan genişlik seçenekleri, sınırlı alanlarda maksimum güç yoğunluğu sunar. Ürünün en büyük tasarım avantajlarından biri, ön panelden erişilebilen değiştirilebilir sigorta mekanizmasıdır; bu özellik arıza durumunda sistem duruş sürelerini minimize eder. Ayrıca, Sınıf B EMC performansı sayesinde hem endüstriyel hem de konut tipi uygulamalarda parazitsiz güvenli bir çalışma ortamı sağlar.

Bina Otomasyonu: KNX sistemleri ve merkezi kontrol ünitelerinin beslenmesi.
Asansör ve Kaldırma Sistemleri: Kat göstergeleri ve kontrol kartları için güvenilir güç iletimi.
Panjur ve Kepenk Otomasyonu: Motor sürücü sinyalleri ve limit switch beslemeleri.
Elektrik Dağıtım Panoları: Yardımcı rölelerin ve sinyal lambalarının enerji ihtiyacı.
Pompa Kontrolü: Su yönetimi ve hidrofor sistemlerindeki kontrolör beslemeleri.
Endüstriyel Vinçler: Uzaktan kumanda alıcıları ve emniyet devreleri.

78 Serisi kodlaması, cihazın çıkış gücü ve fiziksel genişliği ile doğrudan ilişkilidir. Serinin başlangıç rakamı olan '78', Finder'ın modüler güç kaynağı ailesini tanımlar. Takip eden rakamlar (örneğin 78.12 veya 78.60), cihazın nominal çıkış gücünü (Watt) ifade eder. Tasarımın modüler yapısı (17.5mm, 40mm, 70mm), güç arttıkça genişleyen bir kasa yapısına işaret eder. KNX spesifik modelleri, bina otomasyonu protokollerine tam uyumlu empedans ve voltaj karakteristiklerine sahip olacak şekilde ayrıştırılmıştır.
