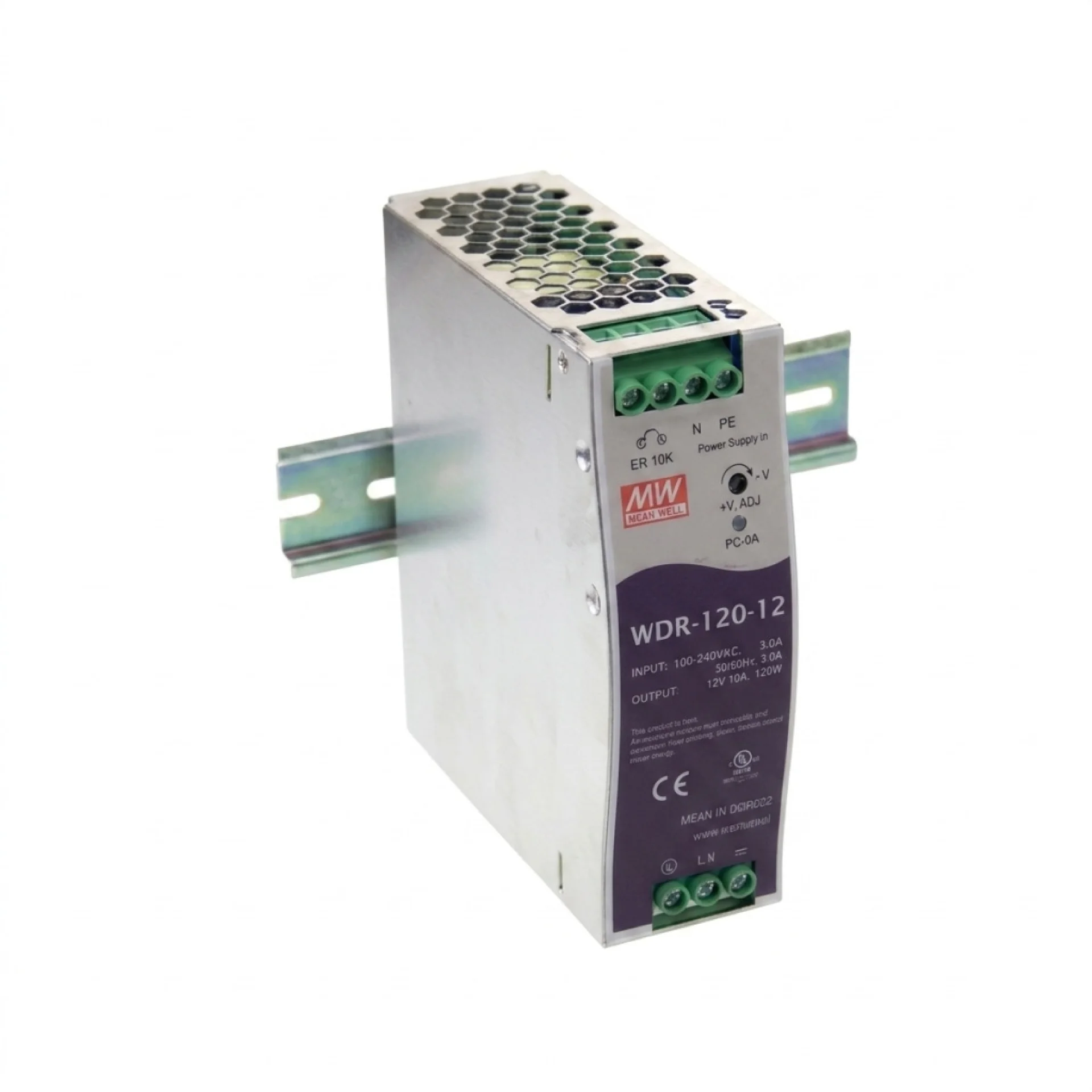

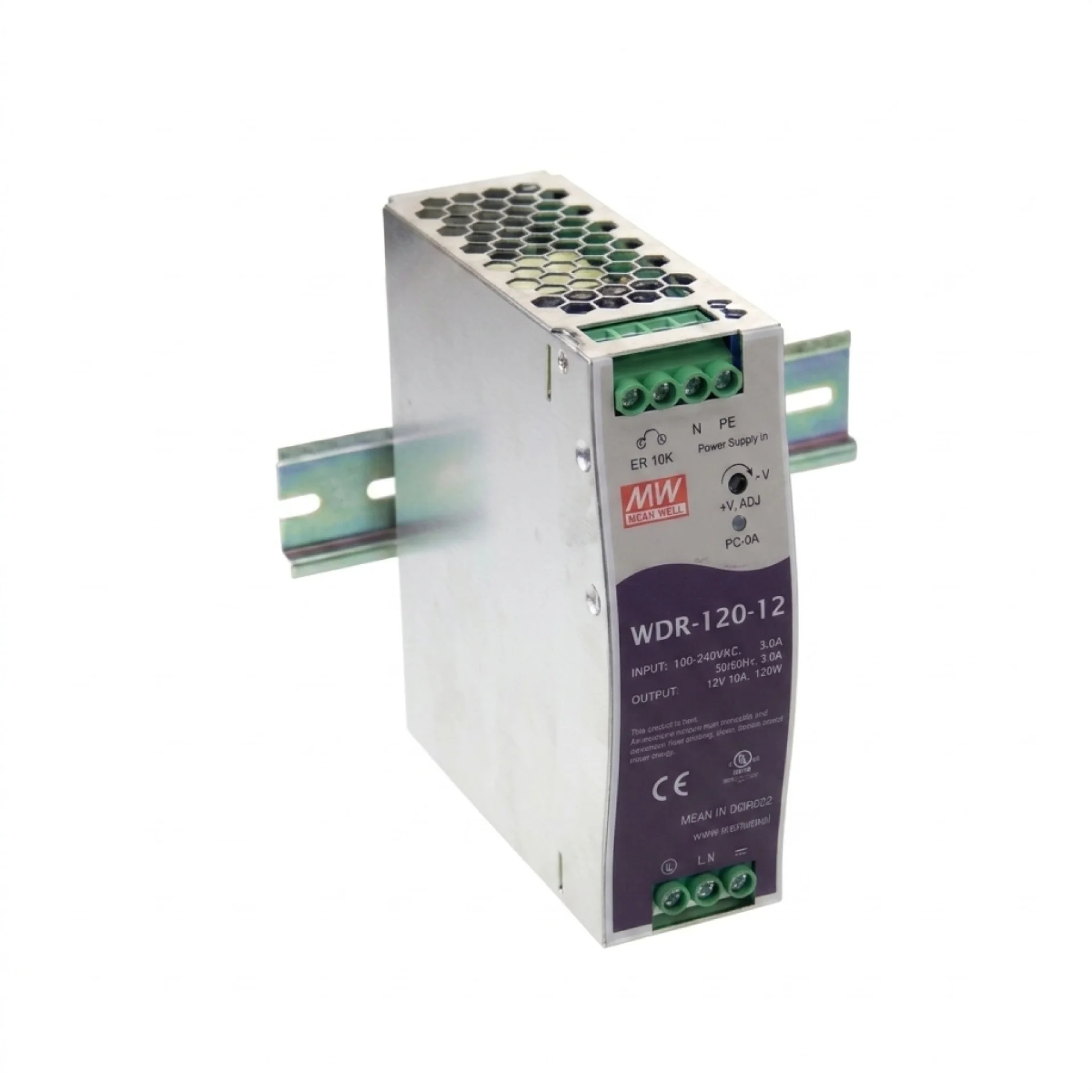

WDR Tek Faz Geniş Giriş Serisi

Öne Çıkanlar

Temel Teknik Özellikler

Geniş giriş voltaj aralığı ile kararlı çalışma
Yüksek verimlilik oranları ile enerji tasarrufu (%93'e varan)
Geniş çalışma sıcaklık aralığı sayesinde zorlu ortam koşullarına uyum
Kısa devre, aşırı yük, aşırı gerilim ve aşırı sıcaklık korumaları
DIN ray montajı ile pano içi hızlı ve kolay kurulum
WDR-240 ve WDR-480 modellerinde dahili Active PFC fonksiyonu

WDR Tek Faz Geniş Giriş Serisi Teknik Detayları

1. Elektriksel Veriler

Parametre	Değer
Giriş Gerilimi	Tek Faz Geniş Giriş
Güç Aralığı	120W - 480W
Çıkış Gerilimi	12V, 24V, 48V (Model bazlı)
Active PFC	WDR-240/480 modellerinde mevcut (PF>0.84)

2. Performans Verileri

Parametre	Değer
Verimlilik	%90 - %93 arası yüksek verim
Çalışma Sıcaklığı	-25°C ile +70°C arası

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Montaj Tipi	DIN Ray (TS-35/7.5 veya 15)
Gövde Yapısı	Kompakt ve dayanıklı metal kasa

4. Boyutlar

Model Serisi	Boyutlar (GxYxD)
WDR-120	40 x 125 x 114 mm
WDR-240	63 x 125 x 114 mm
WDR-480	86 x 125 x 129 mm

WDR Tek Faz Geniş Giriş Serisi, endüstriyel otomasyonun zorlu gereksinimlerini karşılamak üzere titizlikle tasarlanmıştır. Kompakt metal gövde yapısı, pano içerisinde minimum alan kaplarken, yüksek verimlilik değerleri sayesinde ısı kaybını minimize ederek uzun ömürlü bir performans sunar. Özellikle geniş giriş voltaj aralığı, şebeke dalgalanmalarının sık yaşandığı sanayi tesislerinde sistemin kesintisiz çalışmasını garanti altına alır. DIN ray montaj uyumluluğu, kurulum aşamasında mühendislik süresini kısaltarak lojistik ve işçilik maliyetlerinde ciddi avantajlar sağlar.

Fabrika otomasyonu ve PLC sistemleri
Endüstriyel kontrol sistemleri
Elektromekanik cihazlar ve robotik uygulamalar
Yenilenebilir enerji sistemleri ve izleme panoları
Ulaşım ve demiryolu sinyalizasyon sistemleri

WDR serisi kod yapısı, ürünün teknik kapasitesini tanımlayan mantıksal bir dizilimden oluşur. 'WDR' ifadesi, ürünün geniş giriş (Wide Input) aralığına sahip DIN Ray tipi güç kaynağı olduğunu belirtir. Takip eden rakamlar (120, 240, 480) ünitenin Watt cinsinden nominal çıkış gücünü ifade eder. Son kısımdaki rakamlar (12, 24, 48) ise cihazın Vdc cinsinden çıkış gerilimini temsil eder. Örneğin, WDR-480-24 kodu, 480W gücünde ve 24V çıkışlı, gelişmiş Active PFC özelliğine sahip bir endüstriyel güç kaynağını tanımlar.
