E40HB8 Serisi Teknik Özellikler

1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12-24VDC
Çıkış Tipi	Totem Pole veya NPN Açık Kolektör
Çıkış Fazları	A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük	10 P/R ile 3600 P/R arası geniş seçenek

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Çapı	40mm
Oyuk Çapı	Ø8mm (Standart)

4. Boyutlar

Parametre	Değer
Tasarım Tipi	Hollow Shaft (Oyuk Şaft)

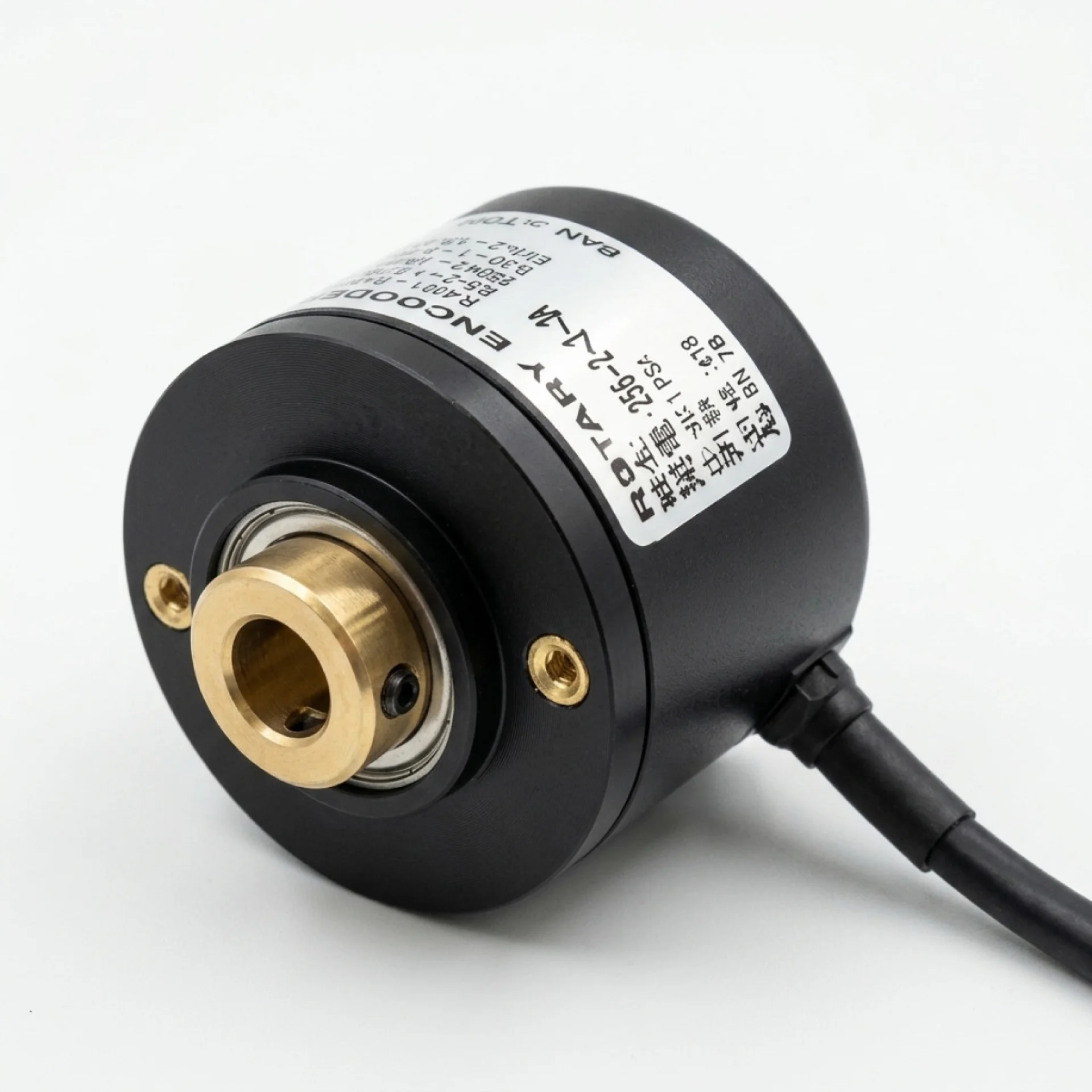

E40HB8 Serisi enkoderler, kompakt 40mm gövde yapısı sayesinde dar alanlarda bile üstün performans sergiler. Oyuk şaft (hollow shaft) tasarımı, doğrudan motor veya makine şaftına montaj kolaylığı sağlayarak kaplin kullanım ihtiyacını ortadan kaldırır ve mekanik kurulum süresini minimize eder. Yüksek çözünürlük seçenekleri, otomasyon sistemlerinde gereken hassas hareket kontrolünü ve kararlı geri bildirimi garanti altına alırken, endüstriyel standartlara uygun sağlam yapısı ile zorlu çalışma koşullarında uzun ömürlü ve güvenilir bir çözüm sunar.

CNC Tezgahları ve İşleme Merkezleri
Paketleme ve Ambalaj Makineleri
Konveyör Sistemleri ve Otomatik Taşıma Hatları
Robotik ve Hareket Kontrol Sistemleri
Tekstil Makineleri
Enjeksiyon ve Pres Makineleri

E40HB8-XXX-X-X-[X] formatındaki kod yapısı şu teknik anlamları taşır: 'E40' gövde çapının 40mm olduğunu, 'HB' serinin Hollow Shaft (Oyuk Şaft) yapısında olduğunu, '8' şaft çapının 8mm olduğunu belirtir. Takip eden sayı (örneğin 1000) enkoderin çözünürlüğünü (P/R), '2' veya '3' faz sayısını, 'T' veya 'N' çıkış tipini (Totem Pole veya NPN) ve son bölüm ise çalışma voltajı aralığını ifade eder.
