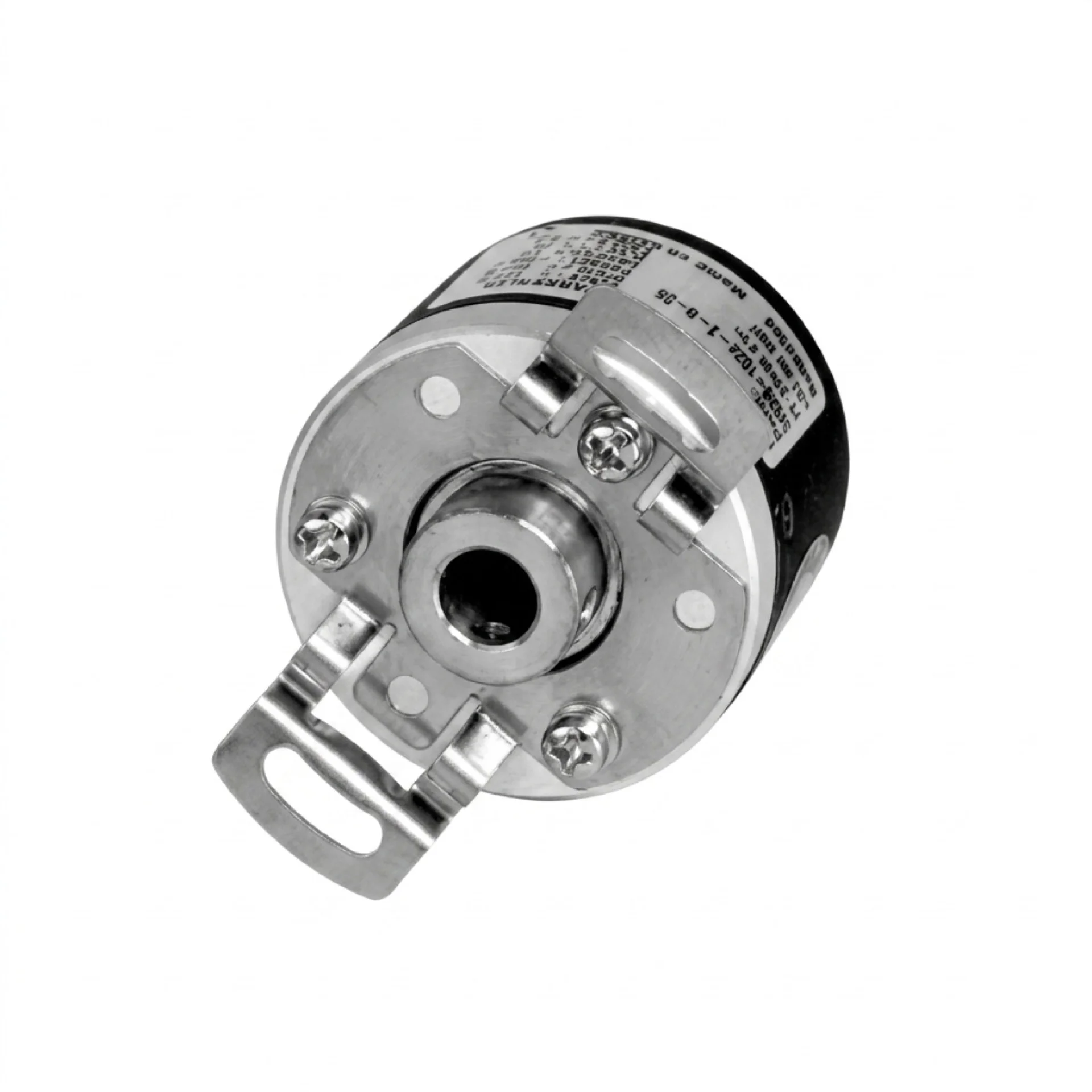

E40HB10 Serisi Teknik Özellikler

1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12-24VDC
Çıkış Tipi	Totem Pole, NPN Açık Kolektör, Line Driver
Çıkış Fazları	A, B veya A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük (P/R)	1 ile 1000 P/R arası geniş seçenekler

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Çapı	40mm
Oyuk Çapı	10mm

4. Boyutlar

Parametre	Değer
Montaj Tipi	Hollow Shaft (Oyuk Şaft)

E40HB10 serisi, endüstriyel otomasyonun zorlu koşullarında yüksek performans ve uzun ömürlü kullanım için optimize edilmiştir. Kompakt 40mm gövde yapısı, dar alanlarda dahi kolay montaj imkanı sağlarken, 10mm'lik oyuk şaft tasarımı doğrudan motor veya mil çıkışlarına kusursuz bir şekilde entegre olmasını sağlar. Çeşitli çıkış seçenekleri (Totem Pole, NPN, Line Driver), farklı kontrol sistemleri ve PLC modelleri ile geniş bir uyumluluk yelpazesi sunarak mühendislik projelerinde esneklik sağlar.

CNC tezgahları ve işleme merkezleri.
Paketleme ve ambalajlama makineleri.
Konveyör bant sistemleri ve lojistik hatları.
Robotik kollar ve pozisyonlama sistemleri.
Tekstil ve matbaa makineleri.

E40HB10 model kodu sistematik bir yapıya sahiptir: 'E40' serinin 40mm gövde çapını ifade eder. 'HB' ifadesi 'Hollow Shaft' (Oyuk Şaft) yapısını belirtir. '10' rakamı şaftın 10mm çapında olduğunu gösterir. Kodun ilerleyen bölümlerindeki rakamlar çözünürlüğü (P/R), ardından gelen rakam çıkış fazlarını (2: A,B; 3: A,B,Z; 4: Line Driver), harf karakteri çıkış tipini (T: Totem Pole, N: NPN, L: Line Driver) ve son kısımdaki rakamlar ise çalışma voltajını temsil eder.
