1. Elektriksel Veriler

Parametre	Değer
Nominal Gerilim	230 V AC (50/60 Hz)
Nominal Akım	16 A (Tip B için 15 A)
Gerilim Tipi	AC

2. Performans Verileri

Parametre	Değer
Gösterge Seçenekleri	Opsiyonel LED Işıklı Versiyon
Kontak Yapısı	Schuko / Bipasso / Tip E / Tip B
Maksimum Güç Kapasitesi	3680 W (16 A için)

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Montaj Tipi	35 mm DIN Rayı (EN 60715) veya Panel Montaj
Gövde Malzemesi	Yüksek Isı Dirençli Termoplastik
Koruma Sınıfı	IP20 (Standart Pano İçi)

4. Boyutlar

Parametre	Değer
Genişlik	45 mm
Yükseklik	75 mm (Standart modüler yapı)
Derinlik	~60 mm (Montaj dahil)

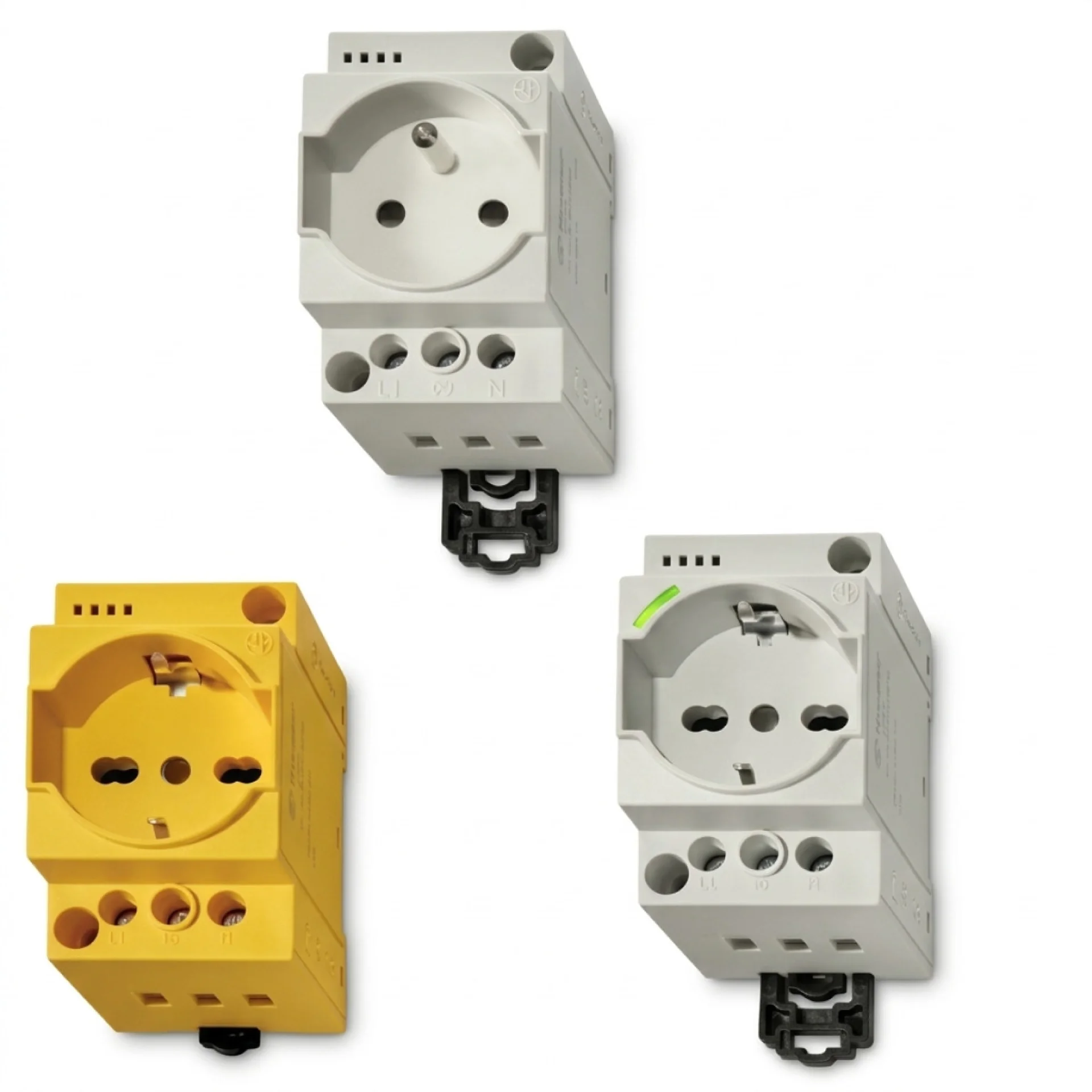

7U Serisi pano prizleri, endüstriyel pano tasarımcıları için maksimum verimlilik ve güvenlik sunmak üzere geliştirilmiştir. Kompakt 45 mm genişliği, pano içindeki ray alanının optimize edilmesini sağlarken, çoklu fiş tipi desteği global projelerde tek bir seriyle çözüm üretme esnekliği sunar. Opsiyonel LED göstergesi, bakım personeline enerjinin varlığını anında görsel olarak teyit etme imkanı tanıyarak iş güvenliğini artırır. Ayrıca, modüler yapısı sayesinde hem ray montajına hem de panel yüzeyine kolayca entegre edilebilir, bu da kurulum süresini önemli ölçüde kısaltır.

Elektrik Dağıtım Panoları: Servis ve bakım ekipmanları için güvenli enerji noktası sağlar.
Otomasyon ve Kontrol Kabinleri: PLC, HMI veya programlama cihazlarının pano içinde beslenmesi için idealdir.
Telekomünikasyon Sistemleri: Rack kabinlerinde aktif cihazlara enerji sağlamak amacıyla kullanılır.
Laboratuvar ve Test Düzenekleri: Test cihazlarının pano üzerinden hızlıca bağlanmasını sağlar.
HVAC Sistemleri: İklimlendirme kontrol ünitelerinin servis prizi gereksinimlerini karşılar.

7U Serisi terminolojisinde '7' rakamı genellikle markanın endüstriyel pano aksesuarları grubunu, 'U' harfi ise 'Universal' (Evrensel) veya 'Unit' (Birim) anlamını taşıyarak modüler priz yapısını simgeler. Kodlama yapısı, prizin tipine (Schuko, Tip E, Tip B) ve LED özelliğinin olup olmadığına göre varyasyon gösterir. Örneğin, 16A kapasitesi ağır hizmet tipi yüklerin güvenle taşınabileceğini, 45mm genişlik değeri ise standart bir sigorta modülünün yaklaşık 2.5 katı genişlikte olduğunu ifade ederek pano içi yerleşim planlamasına rehberlik eder.
