Öne Çıkan Özellikler

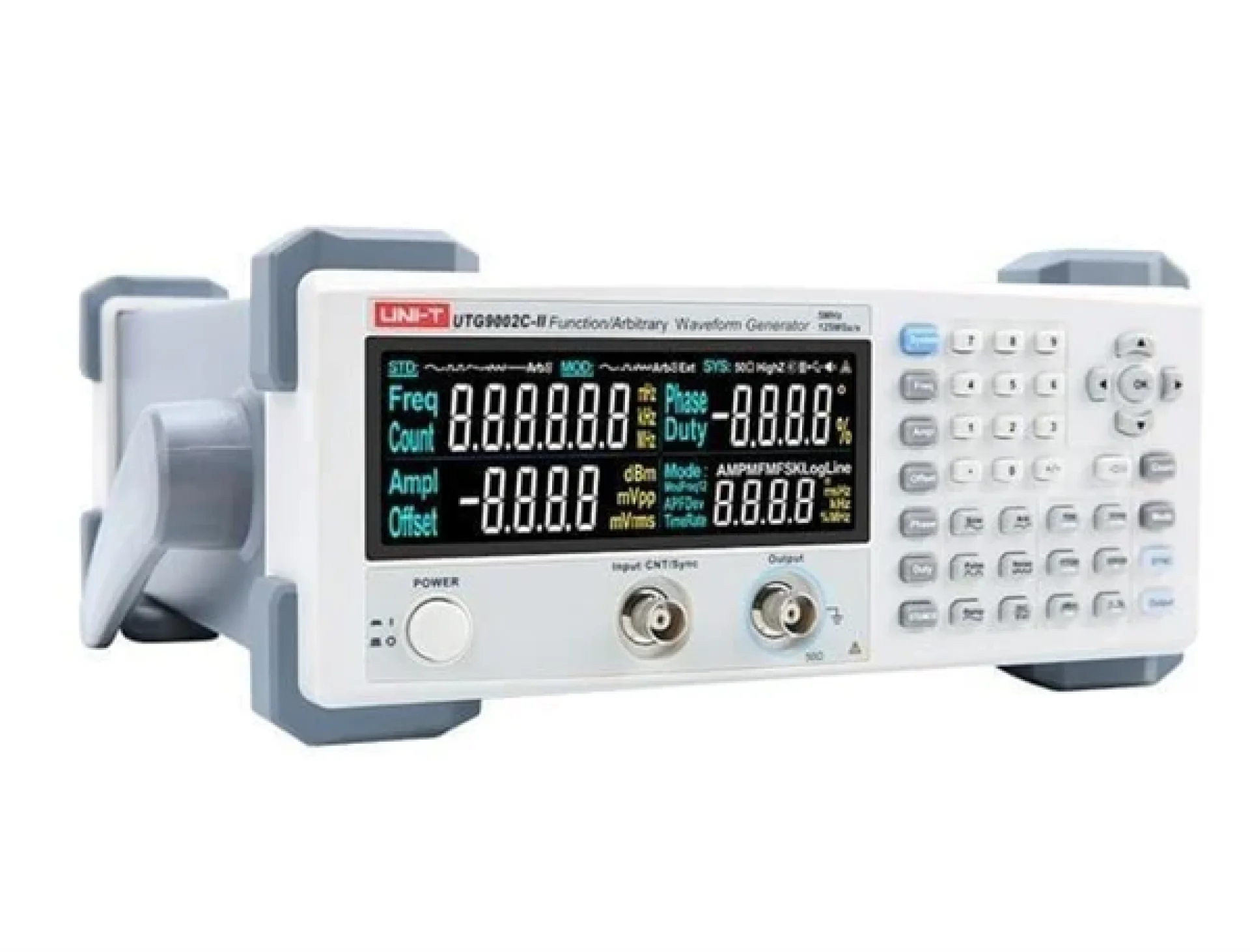

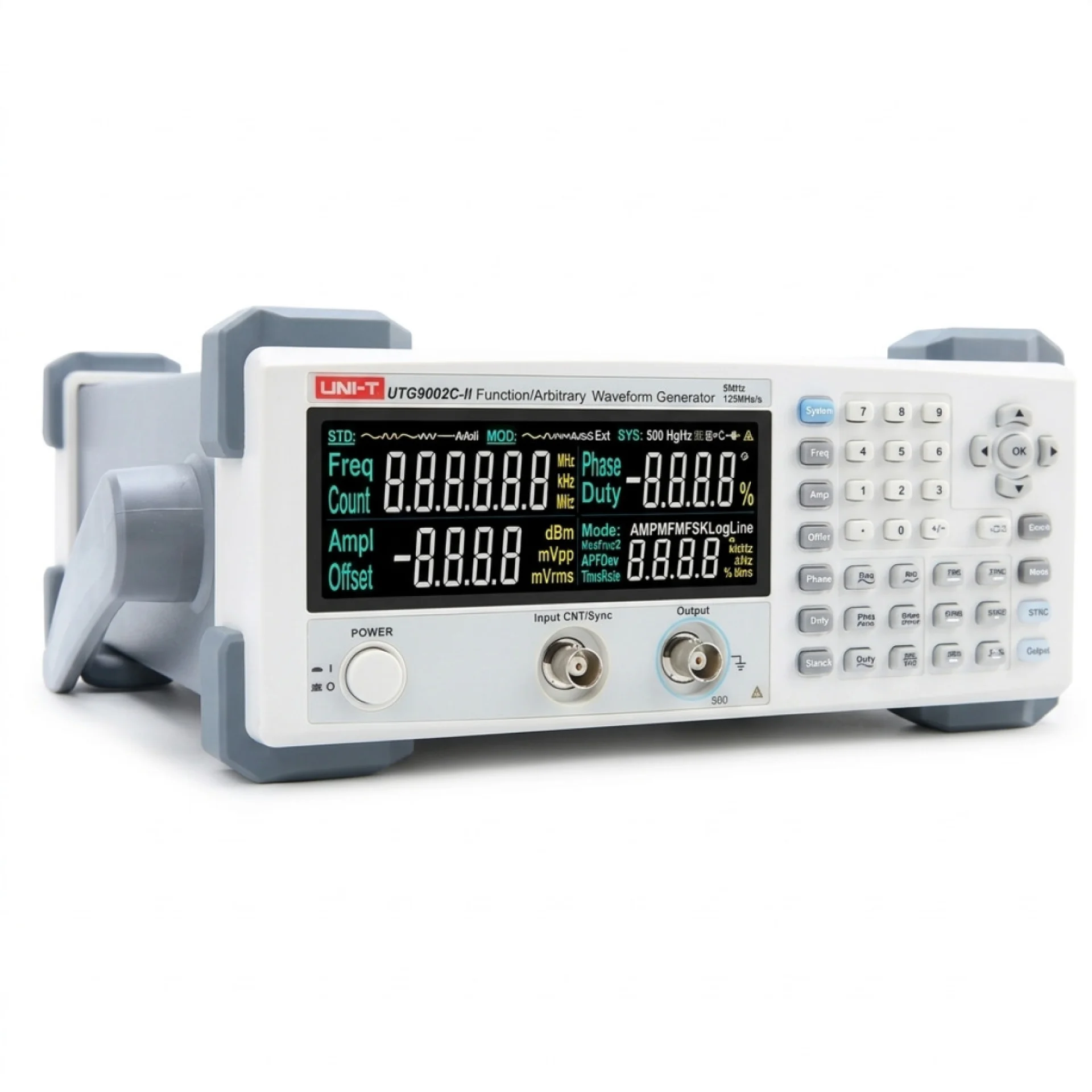

UTG9002C-II 2MHz Sinyal Jenartörü Özellikleri
● 2MHz sinüs dalga biçimi çıkış, 1μHz tam bant çözünürlüğü
● 125MSa/s örnekleme hızı ve 14 bit dikey çözünürlükle DDS
● 20 set isteğe bağlı dalga biçimi belleği
● Yüksek doğruluklu geniş bantlı 6 bit frekans sayacı,
Aralık: 100mHz - 100MHz
● Kullanımı kolay modülasyon türü: AM, FM
● Ultra siyah EBTN LCD ekran
Teknik Özellikler
| Teknik Özellikler | UTG9002C-II | UTG9005C-II |
| Kanal sayısı | 1 | |
| Band genişliği | 2MHz | 5MHz |
| Örnekleme oranı | 125MSa/s | 125MSa/s |
| Dikey çözünürlük | 14 bits | 14 bits |
| Dalga formları | Sinüs, kare, darbe, rampa, gürültü, DC | Sinüs, kare, darbe, rampa, gürültü, DC |
| Sweep modu | Doğrusal ve logaritmik | Doğrusal ve logaritmik |
| Modülasyon tipi | AM, FM | AM, FM |
| Çıkış Özellikleri | ||
| Çıkış empedansı | 50Ω/Yüksek Z | 50Ω/Yüksek Z |
| Genlik aralığı | 1mVpp - 10Vpp (50Ω), 2mVpp - 20Vpp (Yüksek Z） | 1mVpp - 10Vpp (50Ω), 2mVpp - 20Vpp (Yüksek Z） |
| Hassasiyet (1kHz sinüs dalgası) | 3% ±2mV | 3% ±2mV |
| DC ofset aralığı | -5Vpp - 5Vpp (50Ω) (AC+DC) -10Vpp - 10Vpp (yüksek Z) (AC+DC) | -5Vpp - 5Vpp (50Ω) (AC+DC) -10Vpp - 10Vpp (yüksek Z) (AC+DC) |
| Hassasiyet (1kHz sinüs dalgası) | Genlik ayar değerinin 3%, 2mV | Genlik ayar değerinin 3%, 2mV |
| Genlik çözünürlüğü | 1mV | 1mV |
| Genlik düzlüğü (göreceli 1kHz sinüs dalgası 1Vpp 50Ω'a kadar) | <100kHz 0.1dB, 100kHz - 5MHz 0.3dB | 100kHz 0.1dB, 100kHz～5MHz 0.3dB |
| Dalga Biçimi Özellikleri | ||
| Sinüs Dalgası | ||
| Frekans aralığı | 1μHz - 2MHz | 1μHz - 5MHz |
| Çözünürlük | 1μHz | 1μHz |
| Harmonik distorsiyon (tipik) | DC - 20kHz -55dBc / 20kHz - 1MHz -50dBc / 1MHz - 5MHz -40dBc | DC - 20kHz -55dBc / 20kHz - 1MHz -50dBc / 1MHz - 5MHz -40dBc |
| Toplam harmonik distorsiyon (tipik) | DC - 20kHz, 1Vpp＜0.2% | DC - 20kHz, 1Vpp＜0.2% |
| Kare / Darbe Dalgası | ||
| Frekans aralığı | 1μHz - 2MHz | 1μHz - 5MHz |
| Çözünürlük | 1μHz | 1μHz |
| Yükseliş / düşüş zamanı | ＜50ns (tipik değer, 1kHz, 1Vpp) | ＜50ns (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) | ＜2% (50Ω) | ＜2% (50Ω) |
| Görev oranı | 0.01% - 99.99% | 0.01% - 99.99% |
| Minimum darbe genişliği | ≥80ns | ≥80ns |
| Titreşim (tipik) | 1ns + 100ppm süre | 1ns + 100ppm süre |
| Rampa Dalgası | ||
| Frekans aralığı | 1μHz - 200kHz | 1μHz - 200kHz |
| Çözünürlük | 1μHz | 1μHz |
| Doğrusal olmama | 3% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) | 3% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
| Görev | 0.0% - 100.0% | 0.0% - 100.0% |
| Minimum kenar zamanı | ≤35ns | ≤35ns |
| İsteğe Bağlı Dalga | ||
| Frekans aralığı | 1μHz - 1 MHz | 1μHz - 1 MHz |
| Çözünürlük | 1μHz | 1μHz |
| Geçici olmayan depolama | Dahili 20 set dalga formu | |
| Frekans Taraması | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Tip | Doğrusal ve logaritmik | Doğrusal ve logaritmik |
| Frekans tarama süresi | 1ms - 500s ±0.1% | 1ms - 500s ±0.1% |
| Tetikleyici kaynak | Dahili / harici | Dahili / harici |
| Modülasyon Tipi | ||
| AM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Kaynak | Dahili / harici / BNC | Dahili / harici / BNC |
| Modülasyon dalgası | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz | 2mHz - 50kHz |
| Modülasyon derinliği | 0% - 120% | 0% - 120% |
| FM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Kaynak | Dahili / harici / BNC | Dahili / harici / BNC |
| Modülasyon dalgası | Sinüs, darbe, rampa, isteğe bağlı | Sinüs, darbe, rampa, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz | 2mHz - 50kHz |
| Frekans sapması | 1MHz (karışım) | 2.5MHz (karışım) |
| Ölçüm (Count) | ||
| Giriş seviyesi | TTL uyumlu | TTL uyumlu |
| Giriş frekansı | 100mHz - 100MHz | 100mHz - 100MHz |
| Frekans çözünürlüğü | 6bit/s | 6bit/s |
| Bağlantılı mod | DC | DC |
| İsteğe Bağlı Output | ||
| 4W Güç çıkışı | - | √ |
| Genel Özellikler | ||
| Arayüz | USB | USB |
| Ekran | EBTN LCD | EBTN LCD |
| Güç | 110V - 240VAC rms, 50Hz/60Hz | 110V - 240VAC rms, 50Hz/60Hz |
| Ürün rengi | Beyaz ve gri | Beyaz ve gri |
| Ürün boyutu | 265mm x 110mm x 320mm | 265mm x 110mm x 320mm |
| Ürün ağırlığı | 3.1 Kg. | 3.1 Kg. |
| Aksesuarlar | Güç kablosu, USB arayüz kablosu, BNC kablosu (1 metre) |
