Öne Çıkan Özellikler

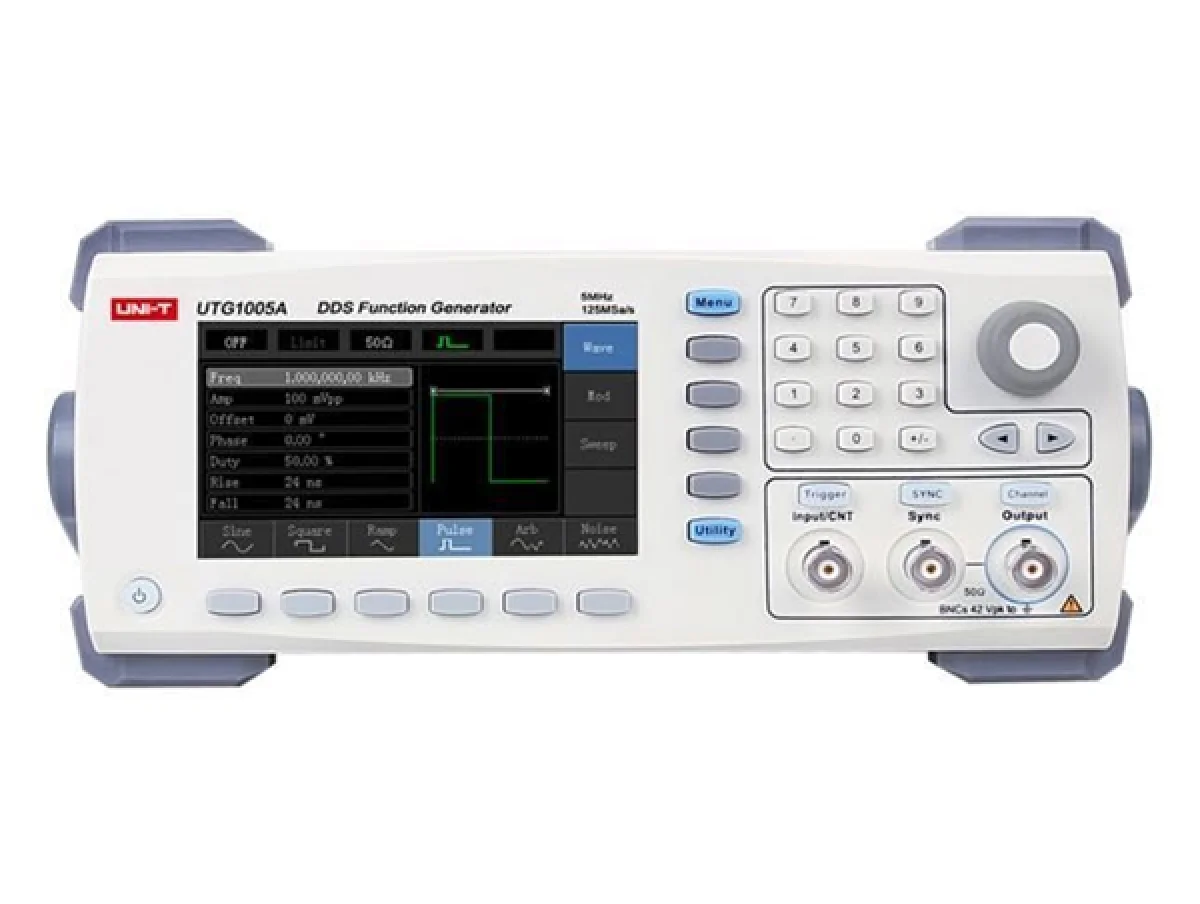

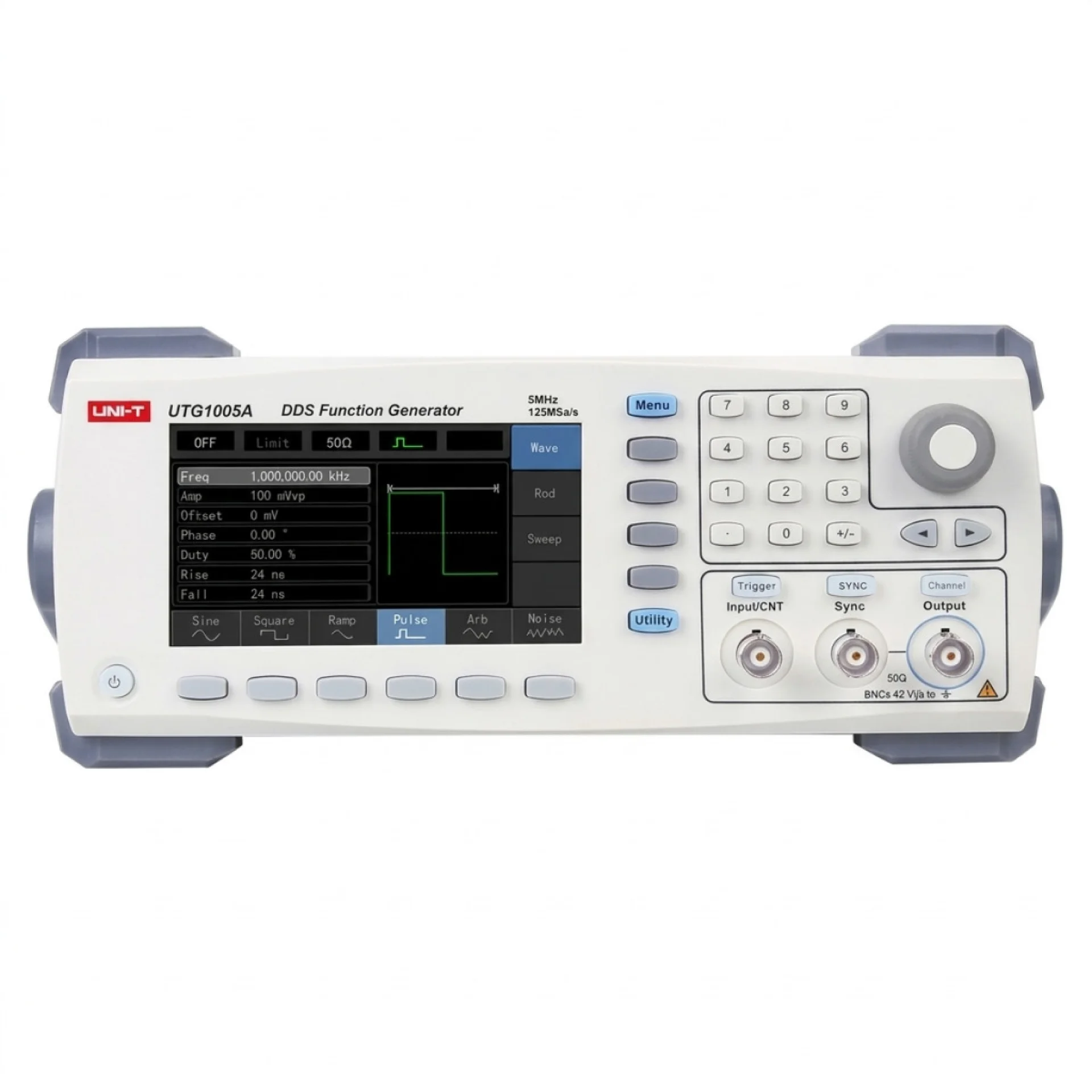

UTG1005A 5MHz Sinyal Jenartörü Özellikleri
● 5MHz sinüs dalga biçimi çıkış, 1μHz tam bant çözünürlüğü
● 125MSa/s örnekleme hızı ve 14 bit dikey çözünürlük
● Tek kanal
● Yüksek doğruluklu geniş bantlı 6 bit frekans sayacı,
● Kullanımı kolay modülasyon türü: AM, FM, PM, ASK, FSK, PWM
● 4.3" yüksek çözünürlük renkli TFT ekran
Teknik Özellikler
| Teknik Özellikler | UTG1005A | UTG1010A |
| Kanal sayısı | 1 | |
| Band genişliği | 5MHz | 10MHz |
| Örnekleme oranı | 125MSa/s | 125MSa/s |
| Dikey çözünürlük | 14 bits | 14 bits |
| Dalga formları | Sinüs, kare, üçgen, darbe, eğik, gürültü, isteğe bağlı dalga | Sinüs, kare, üçgen, darbe, eğik, gürültü, isteğe bağlı dalga |
| Tarama modu | Doğrusal, logaritmik ve harici tarama | Doğrusal, logaritmik ve harici tarama |
| Modülasyon tipi | AM, FM, PM, ASK, FSK, PSK, PWM | AM, FM, PM, ASK, FSK, PSK, PWM |
| Çıkış Karakteristiği | ||
| Çıkış empedansı | 50Ω / yüksek direnç | 50Ω / yüksek direnç |
| Genlik aralığı | 1mVpp - 10Vpp (50Ω) 2mVpp - 20Vpp | 1mVpp - 10Vpp (50Ω) 2mVpp - 20Vpp (yüksek direnç) |
| Hassasiyet (1kHz Sinüs Dalga) | Genlik ayar değeri 1% + 2mV | Genlik ayar değeri 1% + 2mV |
| DC Offset aralığı | -5Vpp - 5Vpp (50Ω) (AC + DC) -10Vpp - 10Vpp (yüksek direnç) AC + DC | -5Vpp - 5Vpp (50Ω) (AC + DC) -10Vpp - 10Vpp (yüksek direnç) AC + DC |
| Offset hassasiyeti | Offset ayar değeri + 1% genlik ayar değeri 0.5% + 2mV | Offset ayar değeri + 1% genlik ayar değeri 0.5% + 2mV |
| Genlik çözünürlüğü | 1mV | 1mV |
| Genlik düzlüğü | <100kHz 0.1dB 100kHz - 10MHz 0.2dB | <100kHz 0.1dB 100kHz - 10MHz 0.2dB |
| Frekans Karakteristiği | ||
| Sinüs Dalgası | ||
| Frekans aralığı | 1μHz - 5MHz | 1μHz - 10MHz |
| Çözünürlük | 1μHz | 1μHz |
| Harmonik distorsiyon | Test durumu: Çıkış gücü 0dBm | Test durumu: Çıkış gücü 0dBm |
| Tipik değer | DC - 20kHz -55dBc / 20kHz - 1MHz -50dBc / 1MHz - 10MHz -40dBc | DC - 20kHz -55dBc / 20kHz - 1MHz -50dBc / 1MHz - 10MHz -40dBc |
| Toplam harmonik distorsiyon (tipik) | DC - 20kHz, 1Vpp <0.2% | DC - 20kHz, 1Vpp <0.2% |
| Hayalet sinyal (harmonik olmayan dalga, tipik değer) | DC-10MHz, <-70dBc >10MHz < - 70dBc + 6dB / oktav | DC-10MHz, <-70dBc >10MHz < - 70dBc + 6dB / oktav |
| Kare / Darbe Dalgası | ||
| Frekans aralığı | 1μHz - 5MHz | 1μHz - 5MHz |
| Çözünürlük | 1μHz | 1μHz |
| Yükseliş / düşüş zamanı | ＜24ns (tipik değer, 1kHz, 1Vpp) | ＜24ns (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) | ＜2% | ＜2% |
| Görev oranı | 0.01% - 99.99% | 0.01% - 99.99% |
| Minimum darbe genişliği | ≥80ns | ≥80ns |
| Salınım (tipik değer) | 1ns + periyot * 100ppm | 1ns + periyot * 100ppm |
| Üçgen ve Eğik Dalga | ||
| Frekans aralığı | 1μHz - 5MHz | 1μHz - 5MHz |
| Frekans aralığı çözünürlüğü | 1μHz | 1μHz |
| Doğrusal olmama | 1% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) | 1% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
| Simetri | 0.0% - 100.0% | 0.0% - 100.0% |
| Minimum kenar süresi | ≥400ns | ≥400ns |
| İsteğe Bağlı Dalga | ||
| İsteğe bağlı dalga | Frekans aralığı: 1μHz - 1MHz Dahili depolama: 16 grup AbsSinüs, AmpALTAttal, Gaussian, Mono darbe, Gauss darbe, Sinever, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, üstel artış, üstel düşüş, Lorentz, D-Lorentz | Frekans aralığı: 1μHz - 2MHz Dahili depolama: 16 grup AbsSinüs, AmpALTAttal, Gaussian, Mono darbe, Gauss darbe, Sinever, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, üstel artış, üstel düşüş, Lorentz, D-Lorentz |
| Modülasyon Tipi | ||
| AM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, eğik, isteğe bağlı | Sinüs, kare, eğik, isteğe bağlı |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 200kHz | 2mHz - 200kHz |
| Modülasyon derinliği | 0% - 120% | 0% - 120% |
| FM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, eğik, isteğe bağlı | Sinüs, kare, eğik, isteğe bağlı |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz | 2mHz - 50kHz |
| Frekans offset | 2.5MHz (Maksimum) | 5MHz (Maksimum) |
| PM Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, eğik, isteğe bağlı | Sinüs, kare, eğik, isteğe bağlı |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz | 2mHz - 50kHz |
| Faz offset | 0° - 360° | 0° - 360° |
| ASK Modülasyonu | ||
| Taşıyıcı dalga | Sinüs, kare, eğik, isteğe bağlı | Sinüs, kare, eğik, isteğe bağlı |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | 50% kare dalganın görev döngüsü | 50% kare dalganın görev döngüsü |
| Modülasyon frekansı | 2mHz - 100kHz | 2mHz - 100kHz |
| FSK | ||
| Taşıyıcı dalga | Sinüs, kare, eğik, isteğe bağlı | Sinüs, kare, eğik, isteğe bağlı |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | 50% kare dalganın görev döngüsü | 50% kare dalganın görev döngüsü |
| Modülasyon frekansı | 2mHz - 100kHz | 2mHz - 100kHz |
| PSK | ||
| Taşıyıcı dalga | Pulse dalgası | Pulse dalgası |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | Sinüs, kare, eğik, isteğe bağlı | Sinüs, kare, eğik, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 100kHz | 2mHz - 100kHz |
| PWM | ||
| Taşıyıcı dalga | Pulse dalgası | Pulse dalgası |
| Kaynak | Dahili / harici (ön panel BNC) | Dahili / harici (ön panel BNC) |
| Modülasyon dalgası | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı | Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 20kHz | 2mHz - 20kHz |
| Genişlik offset | 0% - 49.99% darbe genişliği | 0% - 49.99% darbe genişliği |
| Frekans Taraması | ||
| Taşıyıcı dalga | Sinüs, kare, eğik | Sinüs, kare, eğik |
| Tip | Doğrusal veya logaritmik | Doğrusal veya logaritmik |
| Frekans tarama süresi | 1ms - 500s ± 0.1% | 1ms - 500s ± 0.1% |
| Tetik kaynağı | Manuel, dahili ve harici | Manuel, dahili ve harici |
| Frekans Metre | ||
| Giriş seviyesi | TTL uyumlu | TTL uyumlu |
| Giriş frekansı | 100mHz - 100MHz | 100mHz - 100MHz |
| Frekans çözünürlüğü | 68bit / saniye | 68bit / saniye |
| Birleşik mod | DC | DC |
| Arayüz | ||
| Giriş seviyesi | USB | USB |
| Ekran | ||
| Ekran tipi | 4.3" TFT, LCD | 4.3" TFT, LCD |
| Ekran çözünürlüğü | WVGA (480 x 272) | WVGA (480 x 272) |
| Ekran dili | Çince / İngilizce | Çince / İngilizce |
| Genel Özellikler | ||
| Ekran | 4.3" TFT LCD | 4.3" TFT LCD |
| Çözünürlük | 480 x 272 | 480 x 272 |
| Güç | 100V - 240VACrms, 50Hz / 60Hz | 100V - 240VACrms, 50Hz / 60Hz |
| Güç tüketimi | 25W'tan az | 25W'tan az |
| Sigorta | 2A, T class, 250V | 2A, T class, 250V |
| Ürün boyutu | 265mm x 110mm x 320mm | 265mm x 110mm x 320mm |
| Ürün ağırlığı | 3.1 Kg. | 3.1 Kg. |
| Aksesuarlar | Güç kablosu, USB arayüz kablosu, BNC kablosu (1 metre) |
