Öne Çıkan Özellikler

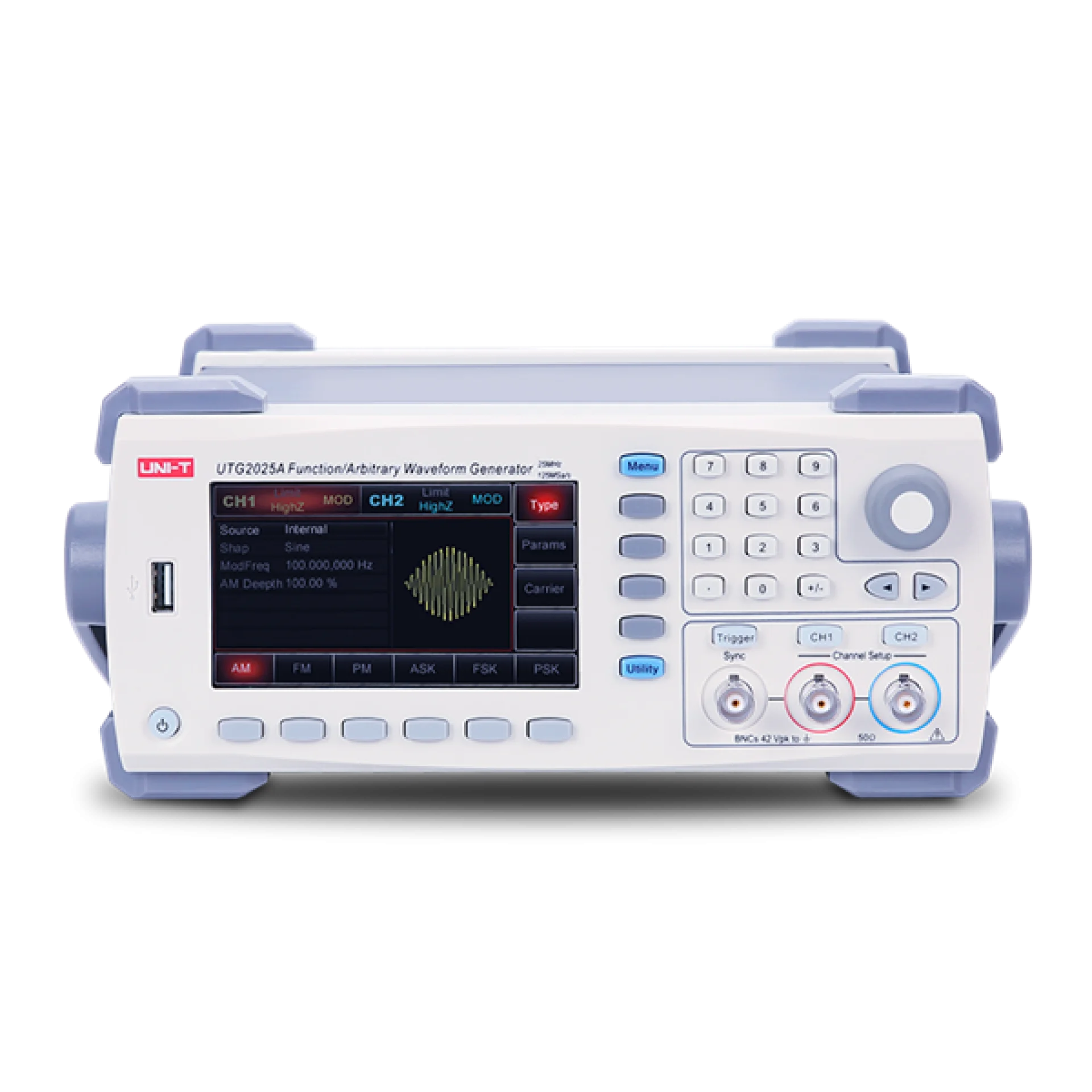

UTG2025A 25MHz Sinyal Jenartörü Özellikleri
● 25MHz sinüs dalga biçimi çıkış, 1μHz tam bant çözünürlüğü
● 125MSa/s örnekleme hızı ve 14 bit dikey çözünürlük
● 48 rastgele dalga formunda oluşturulmuş 8k noktalı rastgele
dalga formu depolama
● Geçici olmayan dalga biçimleri depolaması
● Kullanımı kolay modülasyon türü: AM, FM, PM, ASK, FSK, PSK, PWM
● 5MHz darbe dalga formu ayarlanabilir yükselme / düşme süresi
● 4.3" yüksek çözünürlük renkli TFT ekran
● Standart bağlantı noktaları: USB, LAN (isteğe bağlı), frekans sayacı
Teknik Özellikler
| Teknik Özellikler | UTG2025A |
| Kanal sayısı | 2 |
| Band genişliği | 25MHz |
| Örnekleme oranı | 125MSa/s |
| Dalga formları | Sinüs, kare, rampa, darbe, gürültü, DC, isteğe bağlı dalga |
| Çalışma modu | Çıkış, süreklilik, modülasyonlu, frekans taraması, açılma |
| Frekans Karakteristiği | |
| Sinüs Dalgası | |
| Frekans aralığı | 1μHz - 25MHz / DC - 100kHz / 100kHz - 1MHz / 1MHz - 25MHz |
| Toplam harmonik distorsiyon (tipik) | DC - 20kHz, 1Vpp <0.2% |
| Harmonik olamayan | DC - 1MHz ＜-70dBc / 1MHz - 5MHz＜-60dBc / 5MHz - 25MHz＜-50dBc / 1kHz offset: -125dBc / Hz |
| Faz gürültüsü (tipik) | 10kHz offset: -115dBc / Hz / 100kHz offset: -125dBc / Hz |
| Kare Dalga | |
| Frekans aralığı | 1μHz - 5MHz |
| Yükseliş / düşüş zamanı | ＜24ns (10% - 90%) (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) | ＜2% |
| Simetri | 1% + periyodun 4ns |
| Salınım (tipik değer) | 1ns + periyot 100ppm |
| Ramp Dalga | |
| Frekans aralığı | 1µHz - 400kHz |
| Doğrusal olmama | Tepe çıkışının＜0.1% |
| Simetri | 0.0% - 100.0% |
| Darbe Dalga | |
| Frekans aralığı | 500μHz - 5MHz |
| Darbe genişliği | 40ns - 2000s |
| Değişken kenar süresi | 10ns - 2ms |
| Aşım (tipik) | ＜2% |
| Salınım | Periyodun 1ns + 100ppm'si |
| Gaussian Gürültüsü | |
| Bant genişliği | 25MHz (-3dB) tipik |
| DC Offset | |
| Kademe (Tepe AC + DC) | ±5V (50Ω) / ±10V (yüksek direnç) |
| Offset hassasiyeti | ±(offset ayarının 2% + genliğin 0.5% + 5mV) |
| İsteğe Bağlı Dalga | |
| Frekans aralığı | 1μHz - 5MHz |
| Dalga biçimi uzunluğu | 2 - 8k puan |
| Dikey çözünürlük | 14 bits |
| Örnekleme hızı | 125MSa/s |
| Minimum düşüş ve yükseliş zamanı | 35ns, tipik |
| Salınım (RMS) (tipik) | 15ns + 100ppm |
| Kalıcı olmayan hafıza | 48 dalga formu |
| Çıkış Karakteristiği | |
| Genlik aralığı | 1mVpp - 10Vpp (50Ω) 2mVpp - 20Vpp (yüksek direnç) |
| Hassasiyet (1kHz Sinüs Dalga) | Genlik ayar değeri 1% + 2mVpp |
| Genlik düzlüğü | ＜100kHz 0.1dB |
| (1kHz sinüs dalgasına göre, 5Vpp) | 100kHz - 25MHz 0.2dB |
| Dalga Çıkışı | |
| Empedansı | 50Ω tipik |
| İzolasyon | Topraklama maksimum 42Vpk |
| Koruma | Kısa devre koruması |
| Modülasyon Tipi | |
| AM Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz |
| Modülasyon derinliği | 0% - 120% |
| FM Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz |
| Frekans sapması | 1μHz - 12.5MHz |
| PM Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz |
| Faz sapması | 0° - 360° |
| ASK Modülasyonu | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | 50% kare dalganın görev döngüsü |
| Modülasyon frekansı | 2mHz - 100kHz |
| FSK | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | 50% kare dalganın görev döngüsü |
| Modülasyon frekansı | 2mHz - 100kHz |
| PSK | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | 50% kare dalganın görev döngüsü |
| Modülasyon frekansı | 2mHz - 100kHz |
| PWM | |
| Taşıyıcı dalga | Pulse dalgası |
| Kaynak | Dahili / harici |
| Modülasyon dalgası | Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı | 2mHz - 50kHz |
| Genişlik offset | 0% - 49.99% darbe genişliği |
| Frekans Taraması | |
| Taşıyıcı dalga | Sinüs, kare, ramp, isteğe bağlı |
| Tip | Doğrusal veya logaritmik |
| Frekans tarama süresi | 1ms - 500s ± 0.1% |
| Tetik kaynağı | Manuel, dahili ve harici |
| Burst | |
| Dalga formu | Sinüs, kare, ramp, darbe, gürültü, isteğe bağlı |
| Tip | N-Döngü (1-50000 döngü) sonsuz, kapılı |
| Başlangıç / durma fazı | -360° - +360° |
| İç döngü | 1μs - 500s ± 1% |
| Giriş kaynağı | Harici |
| Tetik kaynağı | Manuel, dahili ve harici |
| Arka Paneldeki Konnektörler | |
| Modülasyon Girişi | |
| Harici AM Modülasyonu | ±5Vpk tam ölçekli / 20kΩ giriş empedansı |
| Kilit zamanı | ＜2 |
| Harici tetik | TTL uyumlu |
| 10MHz Giriş | |
| Giriş seviyesi | TTL uyumlu, 50Ω'a kadar |
| Giriş frekansı | 10MHz ±500Hz |
| Giriş empedansı | 10kΩ, tipik |
| Birleşik mod | DC |
| 10MHz Çıkış | |
| Giriş seviyesi | TTL uyumlu, 50Ω'a kadar |
| Giriş frekansı | 10MHz ±500Hz |
| Giriş empedansı | 50Ω, tipik |
| Birleşik mod | DC |
| Frekans Metre | |
| Giriş seviyesi | TTL uyumlu |
| Giriş frekansı | 100mHz - 200MHz |
| Hassasiyet | ±51ppm |
| Frekans çözünürlüğü | 6bit / saniye |
| Birleşik mod | AC / DC |
| Tetik Girişi | |
| Giriş seviyesi | TTL uyumlu |
| Eğim | Yüksek ve düşük, seçilebilir |
| Darbe genişliği | > 100ns |
| Giriş empedansı | > 10kΩ, DC- bağlantılı |
| Tepki süresi | Tarama: <500μs, tipik Burst: <500ns, tipik |
| Tetik Çıkışı | |
| Seviye | TTL uyumlu, 50Ω'a kadar |
| Darbe genişliği | >400ns, tipik |
| Çıkış empedansı | 50Ω, tipik |
| Maksimum frekans | 1MHz |
| Genel Özellikler | |
| Ekran | 4.3" renkli TFT ekran |
| Çözünürlük | 480 x 272 |
| Güç | 100V - 240VACrms, 50Hz / 60Hz |
| Güç tüketimi | 40W'tan az |
| Sigorta | 2A, T class, 250V |
| Ürün boyutu | 305mm x 230mm x 93mm |
| Ürün ağırlığı | 3.2 Kg. |
| Aksesuarlar | Güç kablosu, USB arayüz kablosu, 2 x BNC kablosu (1 metre) |
