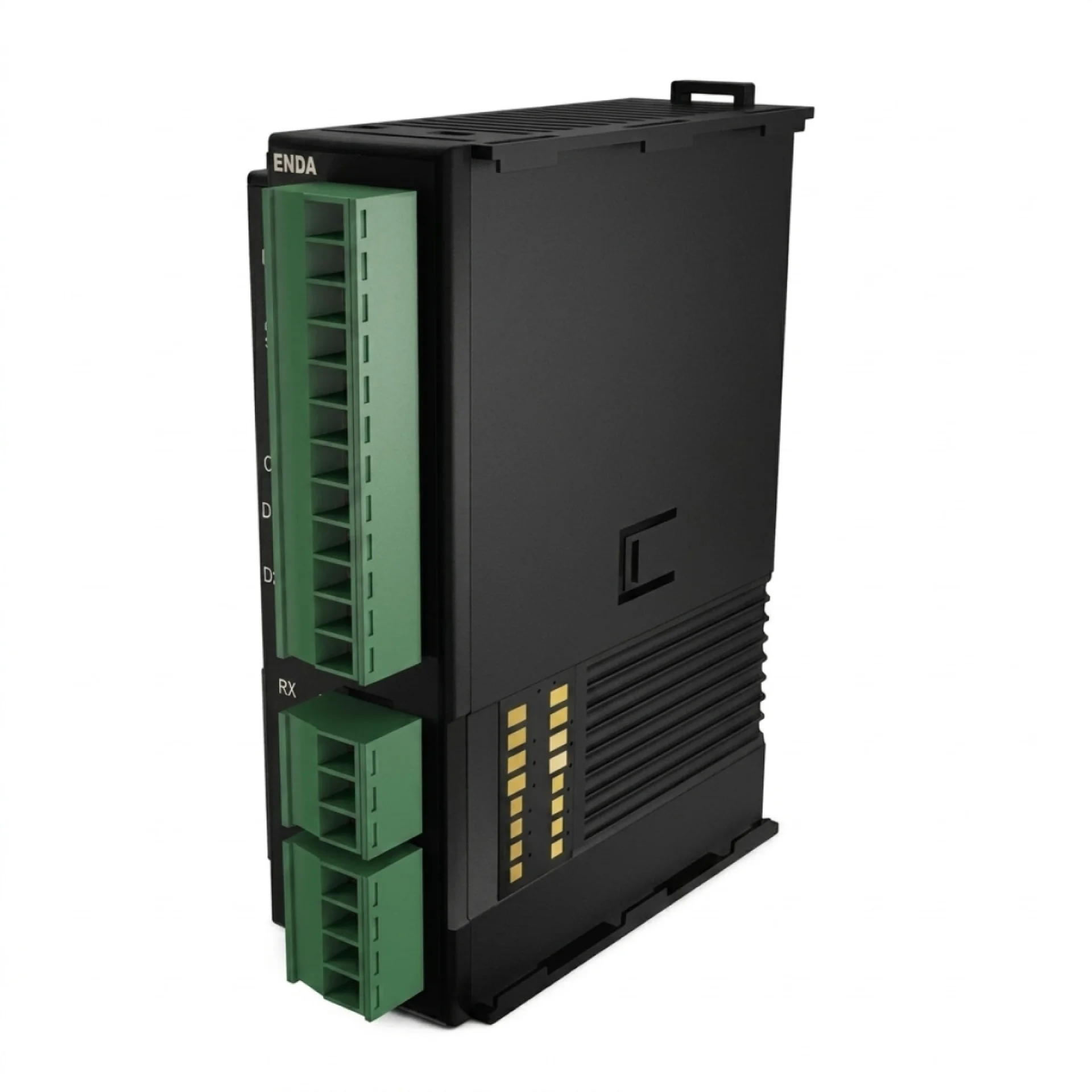

ET1122
Raya monte edilebilir kutu Seçilebilir çift set değeri girebilme Seçilebilir Pt-100, J, K,...
Ürün Açıklaması
-
Raya monte edilebilir kutu
-
Seçilebilir çift set değeri girebilme
-
Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
-
Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
-
Programlanabilir D1 ve D2 dijital kontak girişi
-
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
-
Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
-
C/A2 veya ANL/SSR çıkışlarını manual kontrol edebilme imkanı
-
Soft-Start özelliği
-
RS-485 ModBus protokolüyle haberleşme
-
Seçilebilir analog, SSR yada röle kontrol çıkışı
-
0-20mA, 4-20mA, 0-10V ve 2-10V seçilebilir analog kontrol çıkışı
-
İkinci Alarm veya kontrol çıkışı olarak programlanabilen C/A2 röle çıkışı
-
Birinci Alarm veya PID soğutma kontrol çıkışı olarak programlanabilen A1 röle çıkışı
-
Seçilebilir Isıtma/Soğutma kontrolü
-
Giriş için Offset özelliği
-
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
-
ModBus ile programlama
-
7 adet slave bağlanabilme özelliği
-
16 adıma kadar profil kontrolü yapabilme
-
Profil adımlarında isteğe bağlı kontak çıkışı alabilme
-
Profil kontrol modunda timer ve termostat özelliğini kullanabilme
-
RS-485 aracılığı ile yazılım güncelleme özelliği
-
EN standartlarına göre CE markalı
Teknik Özellikler
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 24V DC %20 |
| Güç Tüketimi | En çok 5VA |
| Bağlantı | Soketli klemens |
| Skala | Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C S (Pt10Rh-Pt) termokupl -40...1700 °C R (Pt13Rh-Pt) termokupl -40...1700 °C 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000...10000 (max skala aralığı 10000) |
| Doğruluk | Pt-100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0,2 (tam skalanın) ±1 hane Termokupl için ±%0,5 (tam skalanın) ±1 hane |
| Hat Direnci | Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm |
| Çıkışlar | |
| C/A2 Çıkışı | Röle: 250V AC, 2A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir |
| A1 Çıkışı | Röle: 250V AC, 2A ( rezistif yük için), NO/NC seçilebilir (A1 çıkışı) |
| ANL/SSR Çıkışı | 0-20mA, 4-20mA, 0-10V, 2-10V analog ve SSR olarak seçilebilir mA çıkış ve SSR modunda max yük direnci 600ohm, V çıkışta kaynak direnci 500ohm |
| Röle Ömrü | Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama |
| Kontrol | |
| Kontrol Biçimi | Tek set-değer ve alarm kontrolü |
| Kontrol Yöntemi | On-Off, P, PI, PD, PID |
| A/D Dönüştürücü | 14 bit |
| Örnekleme Zamanı | 100ms |
| Oransal Band | %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir |
| Kontrol Periyodu | 1 ile 125 saniye arasında ayarlanabilir |
| Histerisiz | 1 ile 50 °C/F arasında ayarlanabilir |
| Çıkış Gücü | Set değerindeki oran %0 ile %100 arasında ayarlanabilir |
| Kutu | |
| Montaj Şekli | Raya monte edilebilir kutu |
| Ebat | G29xY90xD64 mm |
| Ağırlık | Yaklaşık 200g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
