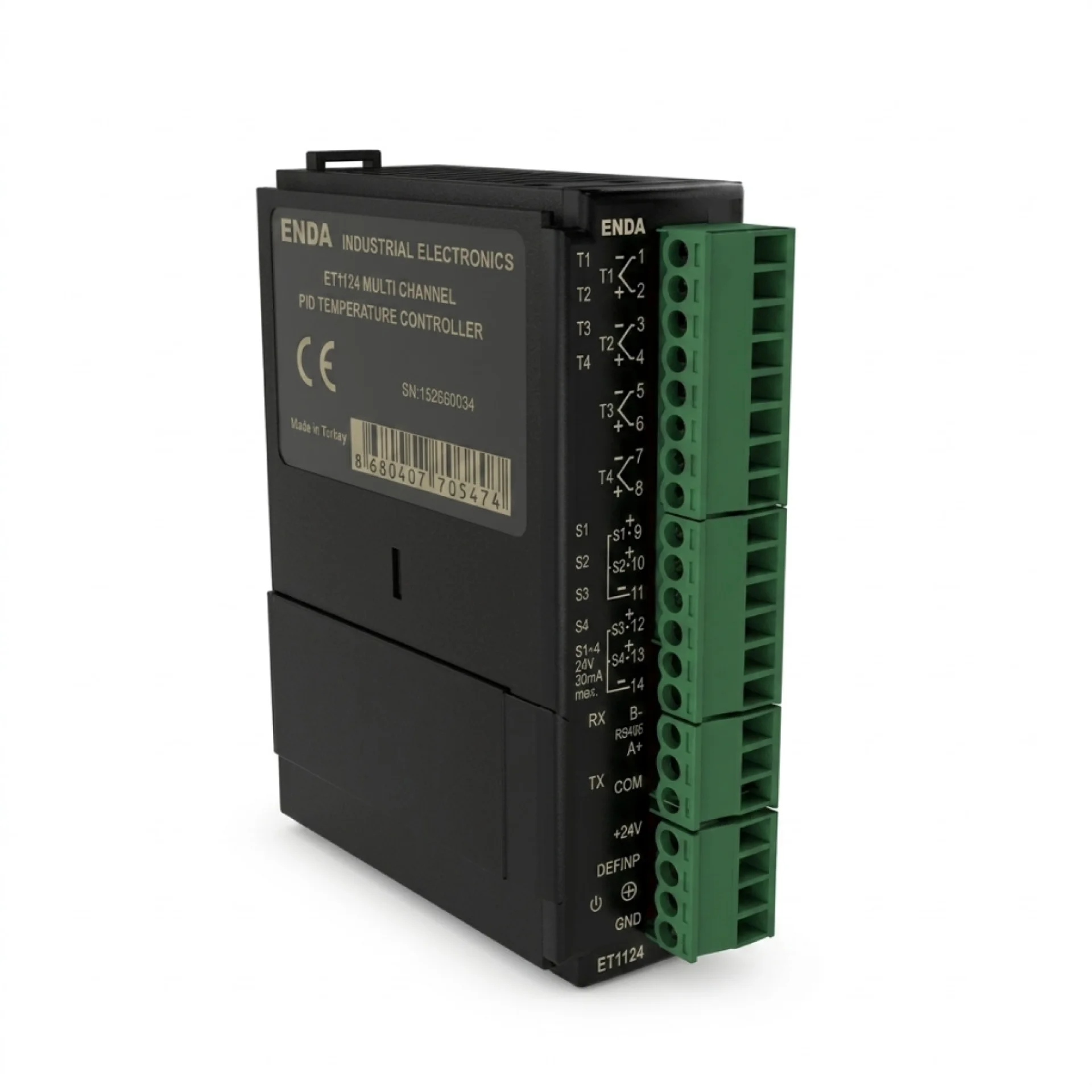

ET1124
Raya monte edilebilir kutu Seçilebilir çift set değeri girebilme Siparişte seçilebilen termokupl (J,...Ürün Açıklaması
-
Raya monte edilebilir kutu
-
Seçilebilir çift set değeri girebilme
-
Siparişte seçilebilen termokupl (J, K, L, T, S, R) veya iki telli PT100 sensör tipi
-
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
-
Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
-
Dört adet SSR sıcaklık kontrol çıkışı
-
SSR çıkışlarını manual kontrol edebilme imkanı
-
Soft-Start özelliği
-
RS-485 ModBus protokolüyle haberleşme
-
Seçilebilir Isıtma/Soğutma kontrolü
-
Giriş için Offset özelliği
-
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
-
ModBus ile programlama
-
RS-485 aracılığı ile yazılım güncelleme özelliği
-
EN standartlarına göre CE markalı
Teknik Özellikler
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 24V DC ±%20 |
| Güç Tüketimi | En çok 5VA |
| Bağlantı | Soketli klemens |
| Skala | Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C S (Pt10Rh-Pt) termokupl -40...1700 °C R (Pt13Rh-Pt) termokupl -40...1700 °C |
| Doğruluk | Pt-100 (rezistans termometre): ±%0.2 (tam skalanın) ±1 hane Termokupl: ±%0.5 (tam skalanın) ±1 hane |
| Hat Direnci | Termokupl için en çok 100ohm. Pt-100 için en çok 1ohm |
| Çıkışlar | |
| S1...S4 SSR Kontrol Çıkışı | Dört kanal, 24 VDC ±%20 maxsimum 30mA kısa devre korumalı SSR kontrol çıkışı |
| Kontrol | |
| Kontrol Biçimi | Dört bölge için farklı set-değer kontrolü |
| Kontrol Yöntemi | On-Off, P, PI, PD, PID |
| A/D Dönüştürücü | 14 bit |
| Örnekleme Zamanı | 200ms |
| Oransal Band | %0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir |
| Kontrol Periyodu | 1 ile 125 saniye arasında ayarlanabilir |
| Histerisiz | 1 ile 50 °C/F arasında ayarlanabilir |
| Çıkış Gücü | Set değerindeki oran %0 ile %100 arasında ayarlanabilir |
| Kutu | |
| Montaj Şekli | Raya monte edilebilir kutu |
| Ebat | G29xY90xD64 mm |
| Ağırlık | Yaklaşık 200g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
