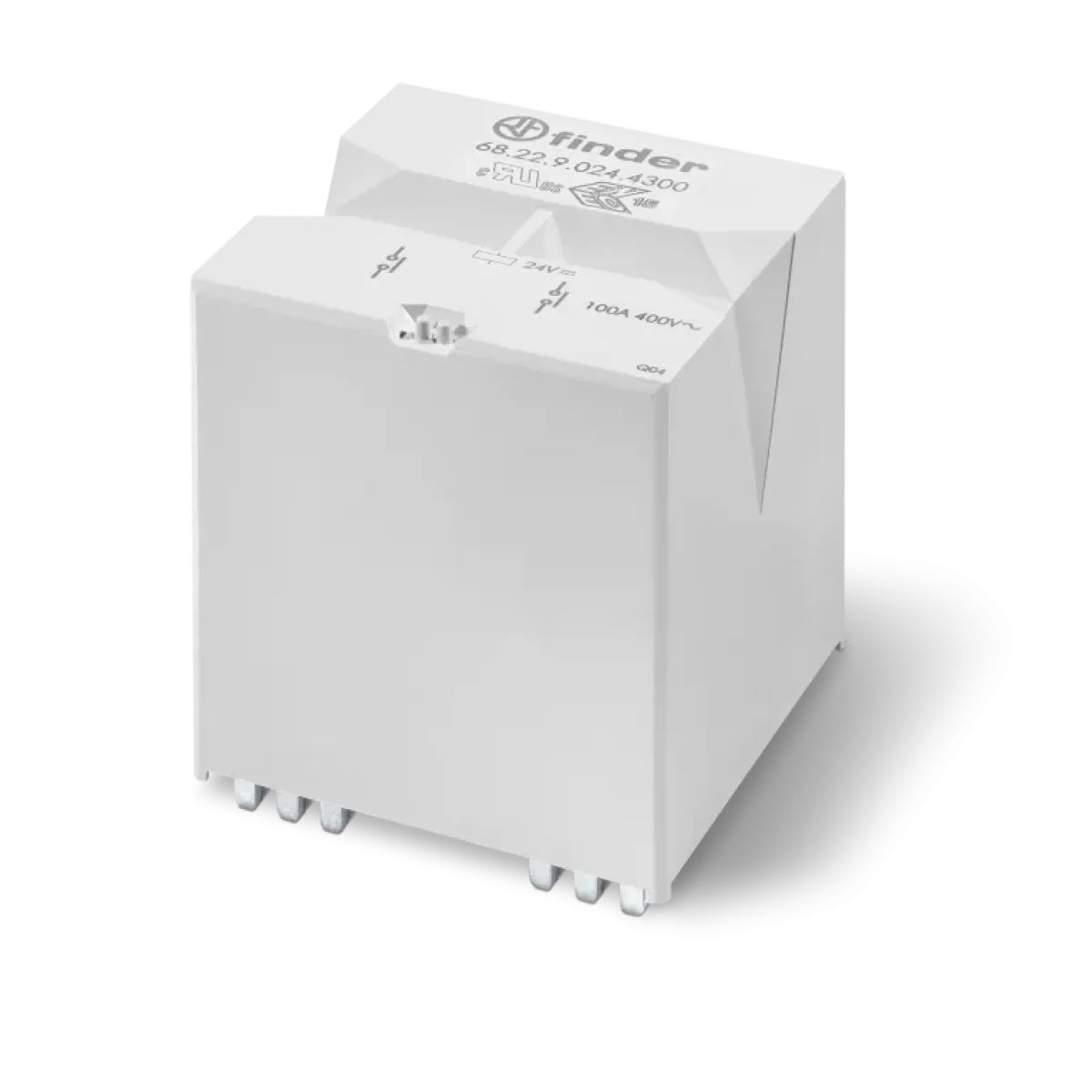

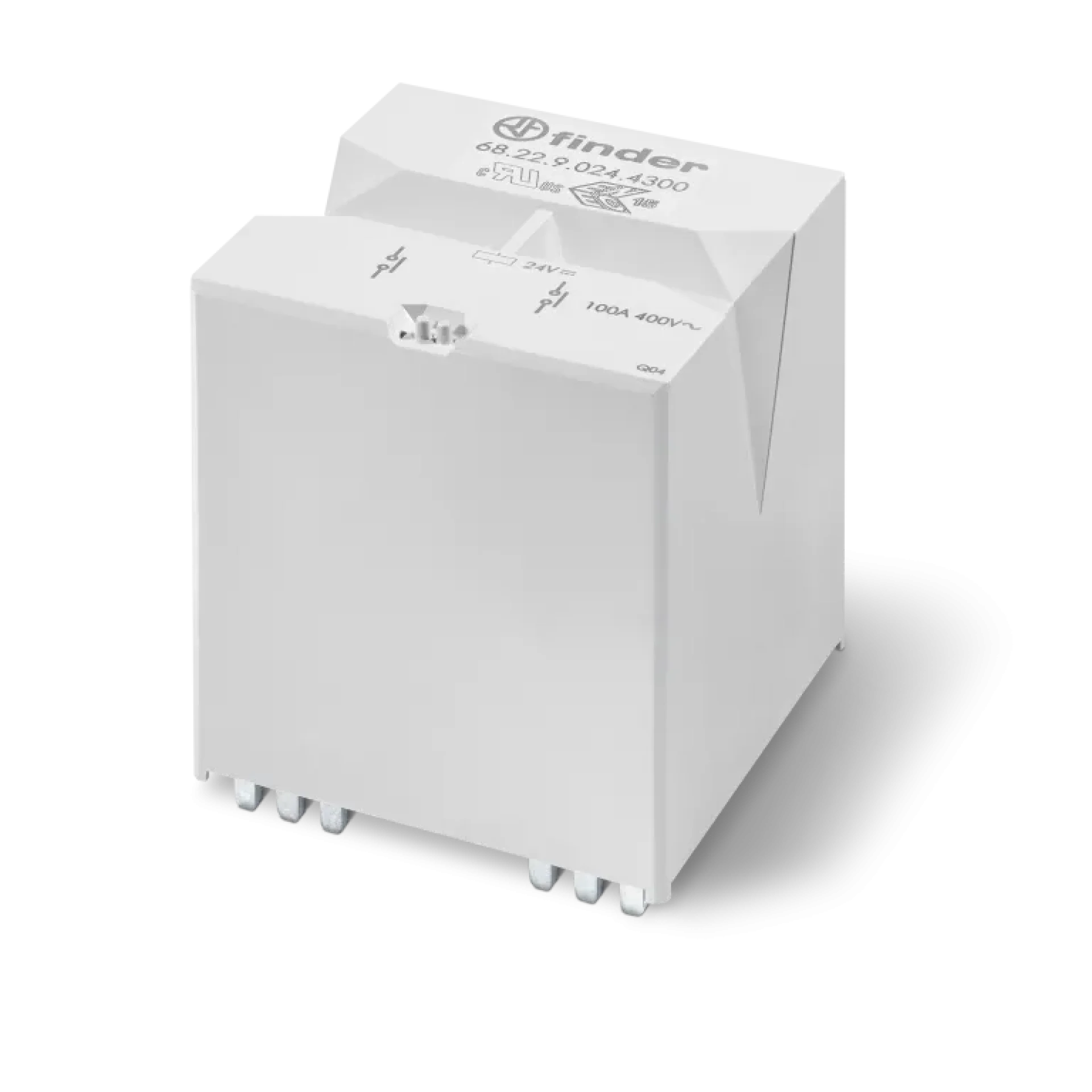

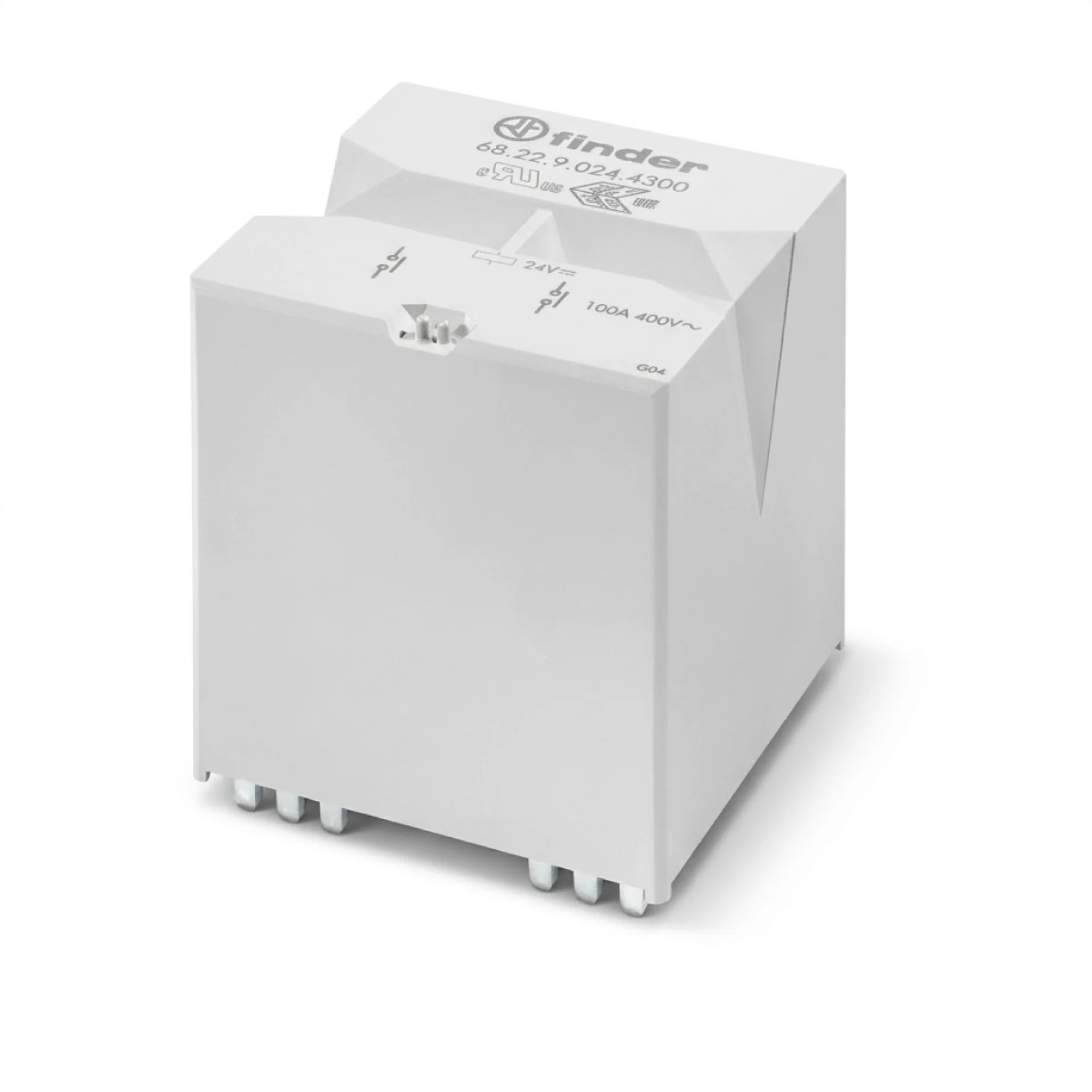

Tip 68.22 - Yüksek güçlü röleler 100 A

Öne Çıkanlar

Temel Teknik Özellikler

  • 100 A yüksek akım taşıma kapasitesi ile ağır hizmet tipi uygulamalar için idealdir.
  • VDE 0126-1-1 ve EN 62109 standartlarına uygun ≥ 3.6 mm kontak mesafesi ile tam güvenlik sağlar.
  • 700 mW düşük tutma gücüne sahip DC bobin yapısı ile enerji verimliliği sunar.
  • Bobin ve kontaklar arasında yüksek yalıtım direnci ile elektriksel koruma sağlar.
  • 85 ºC gibi yüksek ortam sıcaklıklarında dahi performans kaybı yaşamadan çalışabilir.
  • EN 60335-1 standartlarına uygun yüksek ısı ve yangın dayanımı (GWIT 775 ºC / GWFI 850 ºC).
  • Çevre dostu kadmiyumsuz kontak yapısı.

1. Elektriksel Veriler

ParametreDeğer
Anma Akımı100 A
Bobin Gücü (Tutma)700 mW
Kontak Mesafesi≥ 3.6 mm

2. Performans Verileri

ParametreDeğer
Maksimum Çalışma Sıcaklığı85 ºC
İzolasyon StandardıVDE 0126-1-1, EN 62109-1/2
Isı ve Yangın MukavemetiEN 60335-1 (GWIT 775 ºC / GWFI 850 ºC)

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Montaj TipiPCB Montajlı
Kontak MalzemesiKadmiyumsuz
Uygulama Kapasitesi55 kW (3 Faz)

4. Boyutlar

ParametreDeğer
Form FaktörüYüksek Güçlü Kompakt Tasarım
Koruma SınıfıEndüstriyel Standartlara Uygun
Tip 68.22, özellikle elektrikli araç şarj istasyonları gibi yüksek güç yoğunluğu gerektiren sistemler için özel olarak tasarlanmıştır. 55 kW (3 faz) gibi zorlu yükleri PCB montajlı kompakt bir yapıda yönetebilmesi, tasarımcılara pano alanından tasarruf sağlarken sistem güvenilirliğini artırma imkanı tanır. Yüksek ısı mukavemeti ve düşük bobin tutma gücü, ürünün uzun ömürlü olmasını ve işletme maliyetlerini minimize etmesini sağlar. Ayrıca, Avrupa standartlarına tam uyumu sayesinde global projelerde güvenle kullanılabilir.
  • Elektrikli Araç Şarj İstasyonları (EV Charging)
  • Güç Jeneratörleri ve Yedek Güç Sistemleri
  • Endüstriyel Pompa Kontrol Üniteleri
  • Engelli Asansör ve Platform Sistemleri
  • Fotovoltaik İnverterler ve Yenilenebilir Enerji Dönüştürücüleri
Tip 68.22 serisi, Finder'ın endüstriyel güç röleleri kategorisinde yer alır. '68' serisi genel olarak yüksek akımlı PCB rölelerini temsil ederken, '22' ibaresi kontak konfigürasyonunu ve 100A'lik yüksek kapasiteyi işaret eder. '.9.xxx' yapısı bobin voltajı özelliklerini, '.4300' son eki ise özel kontak materyali ve yapısal konfigürasyonu (yüksek güç uygulamaları için optimize edilmiş) ifade eder. Bu kodlama, ürünün yüksek izolasyon gerektiren güç elektroniği uygulamalarında standart bir referans noktası olduğunu kanıtlar.
