1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	100-240V AC 50/60 Hz
Çıkış Tipi	H5AN-R (Röle), H5AN-V (Voltaj/SSR)

2. Performans Verileri

Parametre	Değer
Kontrol Metodu	Analog / Oransal
Hassasiyet	Tam ölçeğin ±%1'i

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Malzemesi	Isıya Dayanıklı Termoplastik
Montaj Tipi	Pano Tipi (Panel Mount)

4. Boyutlar

Parametre	Değer
Ön Panel Ebatları	48 x 48 mm
Panel Kesim Ölçüsü	45 x 45 mm

H5AN Serisi, endüstriyel otomasyon süreçlerinde basitlik ve güvenilirliği ön planda tutan bir tasarım anlayışıyla geliştirilmiştir. Kompakt 48x48 mm boyutları, kısıtlı pano alanlarında dahi esnek montaj imkanı sunarken, analog kontrol yapısı sayesinde karmaşık yazılım süreçlerine ihtiyaç duymadan hızlı devreye alma avantajı sağlar. Röle ve Voltaj çıkış seçenekleri ile farklı yük tiplerine uyum sağlayarak, hem mekanik hem de elektronik anahtarlama uygulamalarında yüksek verimlilik sunar.

Plastik enjeksiyon ve ekstrüzyon makineleri
Gıda işleme ve paketleme hatları
Laboratuvar tipi fırınlar ve kurutma sistemleri
Ambalaj yapıştırma ve ısıtma üniteleri
Küçük ölçekli endüstriyel ısıtma ve soğutma sistemleri

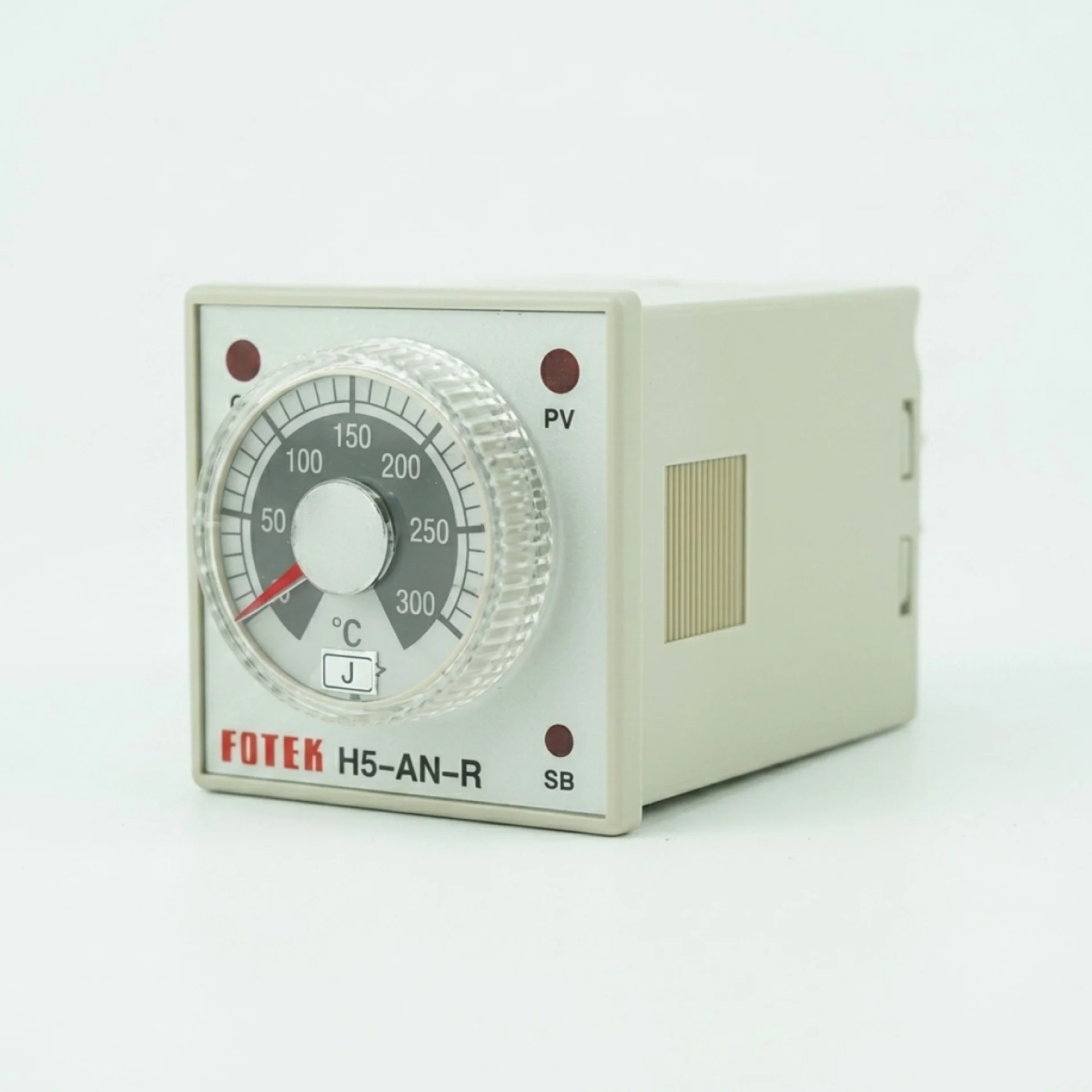

H5AN serisi kod yapısı, cihazın fonksiyonel özelliklerini tanımlamak üzere optimize edilmiştir. 'H5AN' ifadesi serinin genel analog kontrol kimliğini belirtir. Kodun sonunda yer alan 'R' harfi, cihazın dahili bir röle çıkışına sahip olduğunu ve doğrudan yüksek akımlı yükleri anahtarlayabileceğini (mekanik kontak) simgeler. 'V' harfi ise 'Voltage' (Voltaj) çıkışlı olduğunu belirtir; bu model SSR sürücü çıkışı olarak kullanılır ve genellikle daha hızlı anahtarlama gerektiren yarı iletken röle uygulamalarında tercih edilir. 48x48 mm ebat, endüstriyel standartlara tam uyum sağlayarak pano içi yerleşimlerde evrensel bir kullanım standardı sunar.
