EtherCAT Gateway Modül

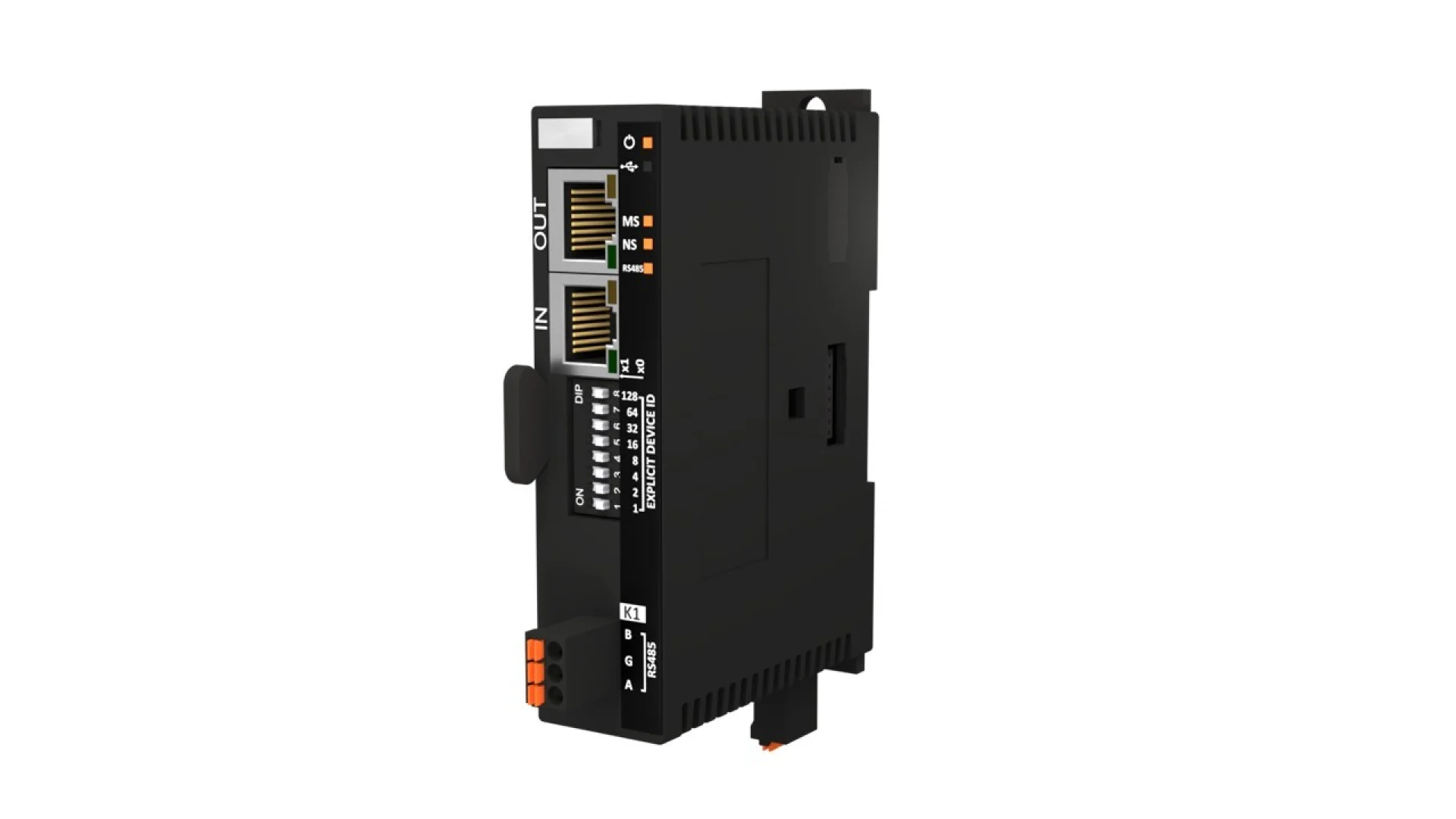

Bu EtherCAT Gateway, endüstriyel otomasyon sistemlerinde seri haberleşen cihazları EtherCAT ağına dahil etmek için optimize edilmiş, yüksek performanslı bir köprü görevi görür. SSC 5.13 altyapısı sayesinde kararlı ve güvenilir bir haberleşme protokolü sunar. Özellikle 512 byte'lık geniş PDO alanı, yoğun veri alışverişi gerektiren uygulamalarda darboğaz oluşmasını engeller. Modbus RTU Master yeteneği, sahada mevcut olan klasik sensör ve sürücülerin modern EtherCAT mimarisine kusursuz bir şekilde uyum sağlamasına olanak tanır. Kompakt tasarımı ve DIN ray montajı, pano içi yerleşimi kolaylaştırırken, LED göstergeleri sayesinde arıza teşhisi hızla yapılabilir.

• Otomotiv üretim hatlarında seri haberleşmeli sensör verilerinin toplanması.
• Gıda ve paketleme makinelerinde Modbus RTU destekli sıcaklık ve basınç kontrol ünitelerinin EtherCAT ağına bağlanması.
• Lojistik ve konveyör sistemlerinde sürücü kontrolü ve durum izleme.
• Akıllı bina otomasyonunda RS485 tabanlı enerji analizörlerinin EtherCAT tabanlı PLC sistemleri ile entegrasyonu.

Ürün serisi, EtherCAT Slave Stack Code (SSC) 5.13 versiyonu üzerine inşa edilmiştir. Kod yapısındaki 0x1A00 ve 0x1600 adreslemeleri, cihazın EtherCAT Object Dictionary (Nesne Sözlüğü) içerisindeki standart PDO tanımlamalarını temsil eder. Bu sabit adresleme yapısı, master cihaz ile gateway arasındaki veri senkronizasyonunun en stabil şekilde gerçekleştirilmesini sağlar. Modbus mapping desteği ise gateway'in dahili belleğinde seri verinin hangi adreslere haritalanacağını belirleyen esnek bir yazılım katmanına işaret eder.
