1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12-24VDC
Çıkış Tipi	Totem Pole, NPN Açık Kolektör, Voltaj, Line Driver
Çıkış Fazları	A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük (P/R)	60, 100, 360, 500, 512, 1024, 3200

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Tipi	Delik Milli (Hollow Shaft)
Malzeme	Endüstriyel Tip Dayanıklı Gövde

4. Boyutlar

Parametre	Değer
Delik Çapı	Ø30mm veya Ø32mm Standart

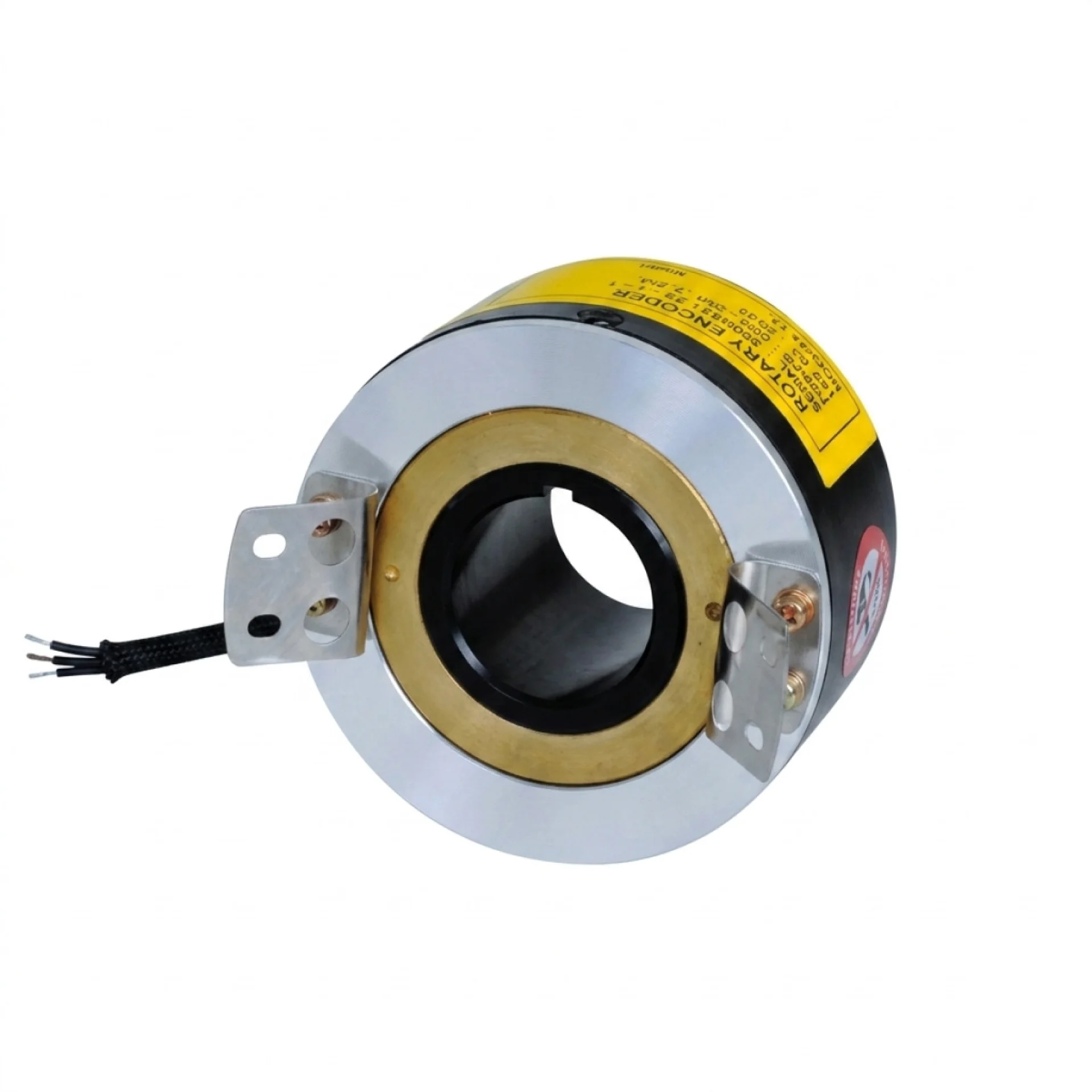

E80H Serisi Enkoderler, özellikle delik milli (hollow shaft) tasarımı sayesinde doğrudan motor şaftlarına veya makine millerine kolaylıkla monte edilebilir. Bu kompakt yapı, montaj alanından tasarruf sağlarken, mekanik bağlantı karmaşasını ortadan kaldırır. Yüksek sinyal kalitesi ve geniş çıkış tipi yelpazesi, PLC ve kontrol sistemleri ile mükemmel bir uyum sağlayarak, zorlu endüstriyel ortamlarda bile yüksek doğrulukta veri iletimi gerçekleştirir.

CNC Takım Tezgahları ve İşleme Merkezleri
Ambalaj ve Paketleme Makineleri
Konveyör Sistemleri ve Otomasyon Hatları
Tekstil Makine Kontrolleri
Robotik kollar ve pozisyonlama sistemleri

Ürün kod yapısı şu şekilde analiz edilir: 'E80H' serinin hollow shaft (delik milli) yapısını belirtir. Hemen ardından gelen '30' veya '32' rakamı mil çapını (mm cinsinden) ifade eder. Takip eden sayı (örneğin 1024) enkoderin çözünürlüğünü (PPR) gösterir. Sondaki harfler çıkış tipini temsil eder: 'T' Totem Pole, 'N' NPN Açık Kolektör, 'V' Voltaj, 'L' ise Line Driver çıkışını işaret eder. Son kısım ise çalışma voltajı aralığını belirler.
