1. Elektriksel Veriler

Parametre	Değer
Çalışma Gerilimi	5VDC veya 12-24VDC
Çıkış Tipleri	Totem Pole, NPN Açık Kolektör, Voltaj, Line Driver
Çıkış Fazları	A, B, Z

2. Performans Verileri

Parametre	Değer
Çözünürlük	512, 1024, 10000 P/R

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Delik Çapı	Ø35mm
Seri	E100H

4. Boyutlar

Parametre	Değer
Gövde Yapısı	Ø35mm delik çaplı kompakt tasarım

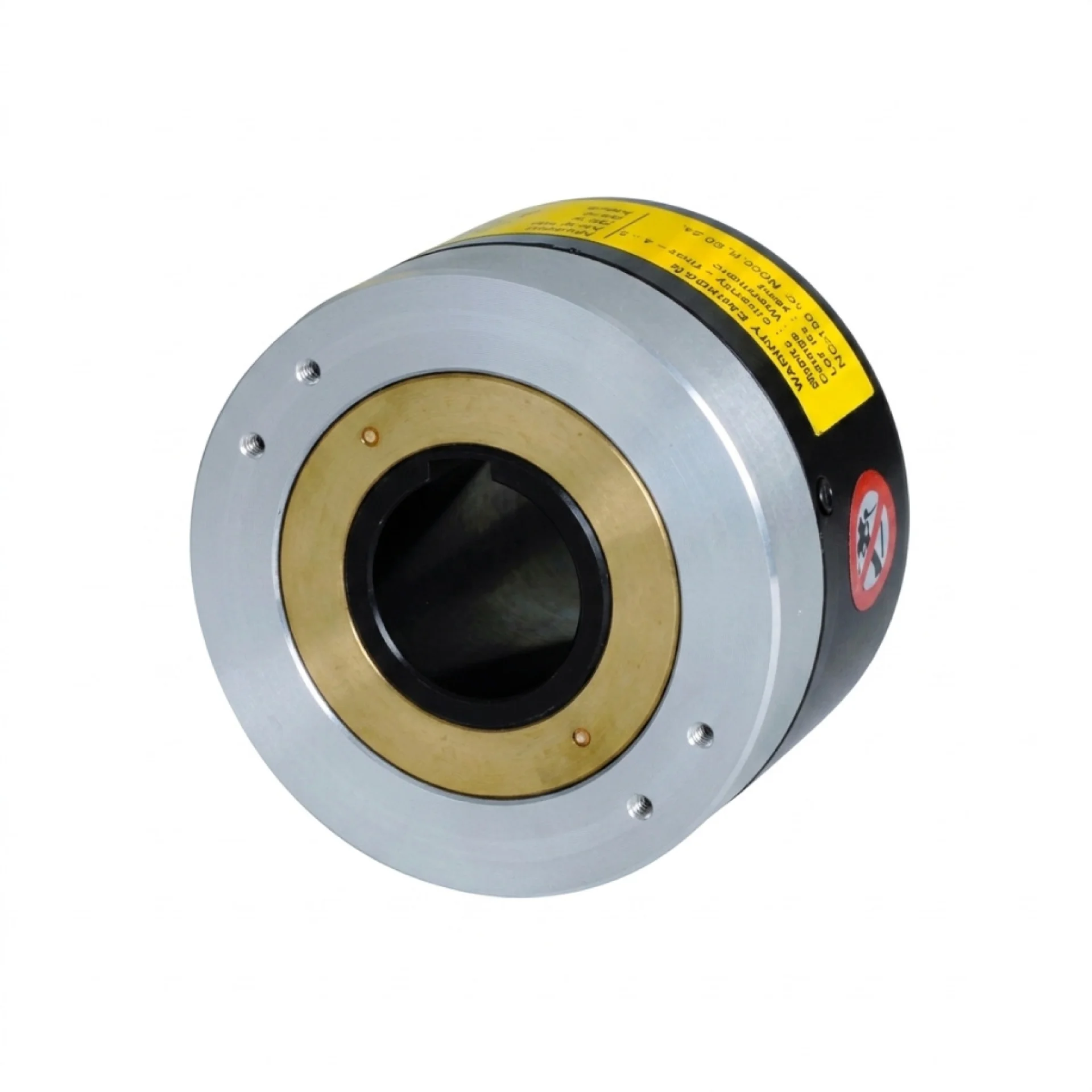

E100H Serisi, yüksek çözünürlük gerektiren otomasyon uygulamaları için optimize edilmiş, kompakt ve dayanıklı bir yapı sunar. Ø35mm'lik geniş delik çapı, enkoderin motor milleri üzerine doğrudan ve zahmetsizce monte edilmesine olanak tanıyarak mekanik kurulum süresini minimize eder. Farklı çıkış tipi seçenekleri, mevcut kontrol sistemleriyle (PLC, sürücüler, mikrodenetleyiciler) tam uyumluluk sağlarken, Line Driver seçeneği ile uzun mesafeli sinyal iletimlerinde gürültü bağışıklığı en üst düzeye çıkarılmıştır.

CNC tezgahları ve işleme merkezleri
Robotik kollar ve hassas hareket kontrol sistemleri
Ambalaj ve paketleme makineleri
Konveyör sistemleri ve hat hızı kontrolü
Tekstil makineleri ve hassas pozisyonlama gerektiren diğer endüstriyel süreçler

E100H serisi kod yapısı şu şekilde yapılandırılmıştır: 'E100H' serinin adını belirtir, '35' ifadesi 35mm'lik delik çapını temsil eder. Takip eden rakam (512, 1024, 10000) enkoderin bir devirdeki puls sayısını (P/R) gösterir. '3' veya '6', faz sayısını işaret eder. 'T, N, V, L' harfleri sırasıyla Totem Pole, NPN, Voltaj veya Line Driver çıkış tiplerini tanımlar. Son kısımdaki '5' veya '24' rakamları ise cihazın besleme gerilimi aralığını belirten teknik spesifikasyonları ifade eder.
