Öne Çıkan Özellikler

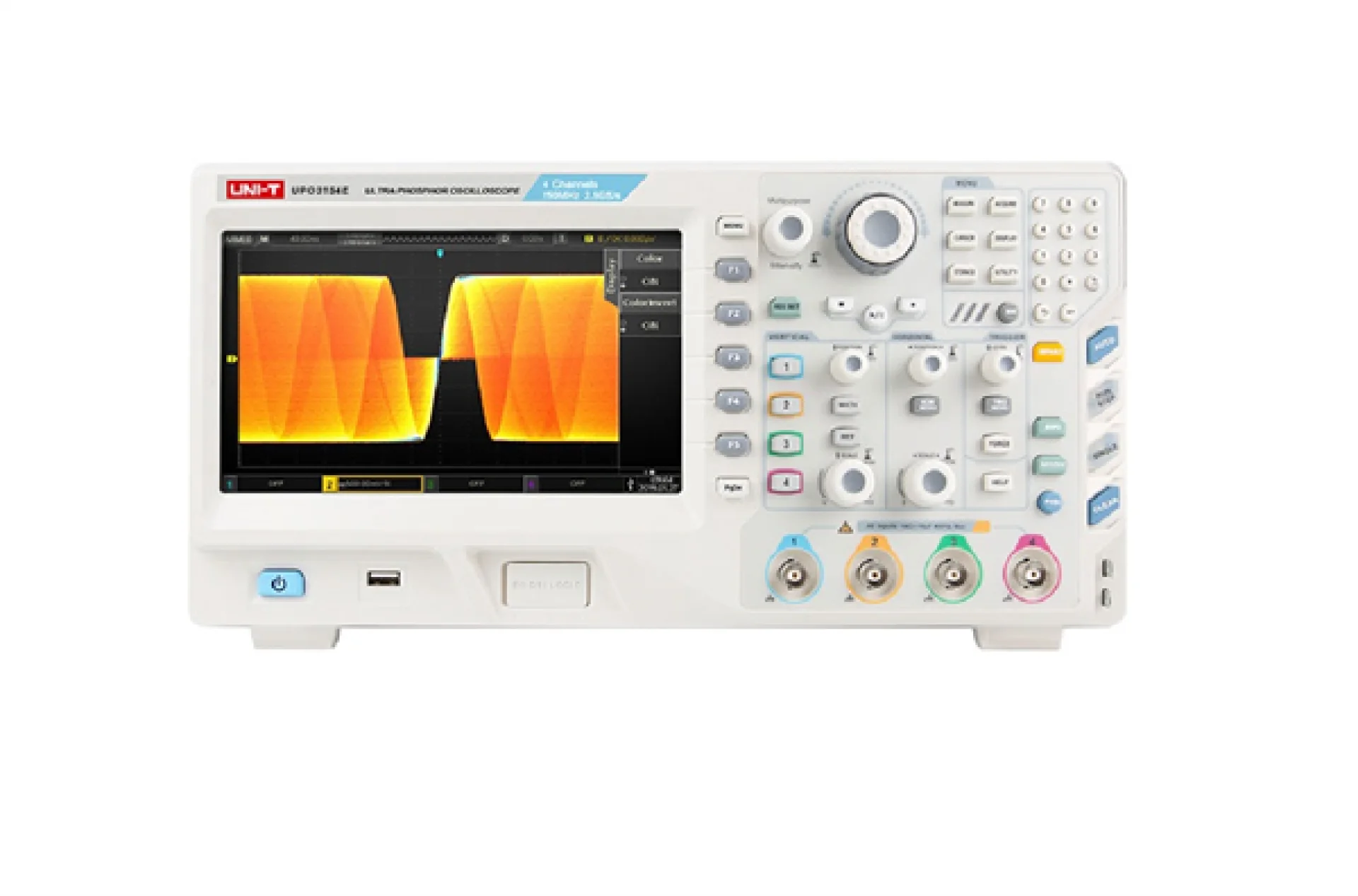

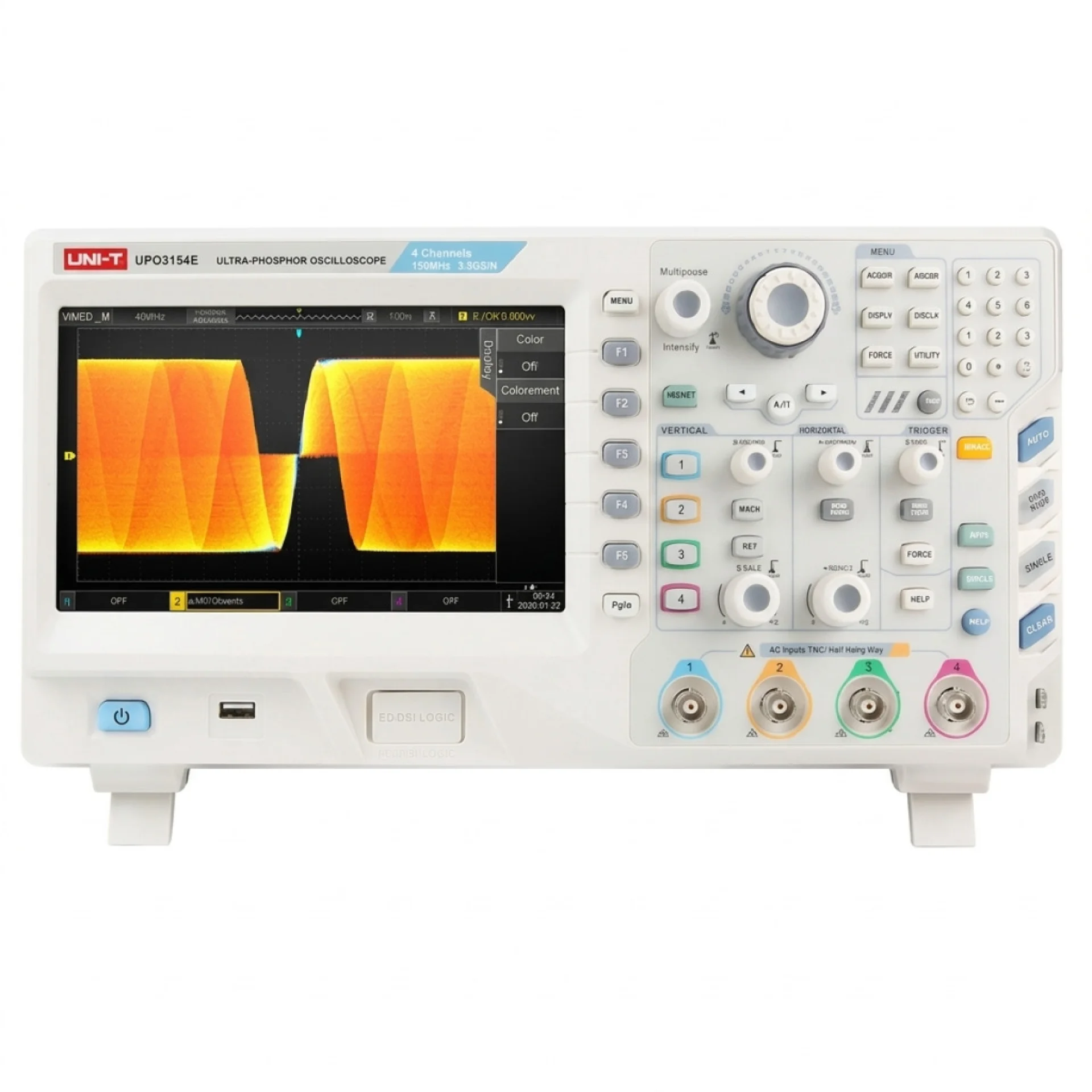

UPO3154E 150MHz Dört Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop Özellikleri
● 2.5GSa/s gerçek zamanlı örneklme hızı; 4 analog kanal
● Bant genişliği: 150MHz, dört kanal
● Depolama derinliği: 56 Mpts
● Dalga formu yakalma oranı: 200,000wfms/s
● Otomatik ölçüm: 34 dalga formu tipi
● Ultra Fosfor süper floresan görüntü efekti, 256 seviyeye kadar gri ekran
● 8" WVGA (800 x 480) TFT LCD, süper geniş ekran
● Arayüz: Standart USB Host, USB, Ext. tetik, Geçti / Kaldı, VGA çıkış
● Web girişi ve kontrolü, uzaktan erişim
Teknik Özellikler
| Teknik Özellikler | UPO3152E | UPO3154E | UPO3252E | UPO3254E |
| Band genişliği | 150MHz | 150MHz | 250MHz | 250MHz |
| Kanal sayısı | 2 | 4 | 2 | 4 |
| Örnekleme oranı | 2.5GSa/s | 2.5GSa/s | 2.5GSa/s | 1.2GSa/s |
| Hafıza derinliği | 70Mpts | 70Mpts | 70Mpts | 70Mpts |
| Sinyal yakalama oranı | 200,000 wfms/s | 200,000 wfms/s | 200,000 wfms/s | 200,000 wfms/s |
| Dikey ölçek (V/div) | 1mv / div - 20V / div (1MΩ) | 1mv / div - 20V / div (1MΩ) | 1mv / div - 20V / div (1MΩ) | 1mv / div - 20V / div (1MΩ) |
| DC kazanç keskinliği | <5mV: ±3%, ≥5mV: ±2% | <5mV: ±3%, ≥5mV: ±2% | <5mV: ±3%, ≥5mV: ±2% | <5mV: ±3%, ≥5mV: ±2% |
| Dalga formu kaydı | Tek kanal: 100.000 frame, ayarlanabilir süre: 1.00ms - 100s | Tek kanal: 100.000 frame, ayarlanabilir süre: 1.00ms - 100s | Tek kanal: 100.000 frame, ayarlanabilir süre: 1.00ms - 100s | Tek kanal: 100.000 frame, ayarlanabilir süre: 1.00ms - 100s |
| Giriş empedansı | 1MΩ ±2%, 18 ±3pF | 1MΩ ±2%, 18 ±3pF | 1MΩ ±2%, 18 ±3pF | 1MΩ ±2%, 18 ±3pF |
| Bus çözümü | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay | RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Otomatik ölçümler | Maks., Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Anlam, CycAnlam, RMS, C yc RMS, Periyot, Freq., Yükseliş, Düşüş, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev, - Görev, Alan, CycAlan, Aşırı, ÖnBaskı, Faz, toplamda 34 parametre | Maks., Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Anlam, CycAnlam, RMS, C yc RMS, Periyot, Freq., Yükseliş, Düşüş, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev, - Görev, Alan, CycAlan, Aşırı, ÖnBaskı, Faz, toplamda 34 parametre | Maks., Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Anlam, CycAnlam, RMS, C yc RMS, Periyot, Freq., Yükseliş, Düşüş, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Görev, - Görev, Alan, CycAlan, Aşırı, ÖnBaskı, Faz, toplamda 34 parametre | Maks., Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Anlam, CycAnlam, RMS, C yc RMS, Periyot, Freq., Yükseliş, Düşüş, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRR, FRF, FFR,FFF, LRF, LRR, LFR, LFF, + Görev, - Görev, Alan, CycAlan, Aşırı, ÖnBaskı, Faz, toplamda 34 parametre |
| Ölçüm sayısı | Aynı anda 5 ölçümü ekranda görüntüleme | Aynı anda 5 ölçümü ekranda görüntüleme | Aynı anda 5 ölçümü ekranda görüntüleme | Aynı anda 5 ölçümü ekranda görüntüleme |
| Freakans sayıcı | 6 bit | 6 bit | 6 bit | 6 bit |
| Standart arayüz | USB Host, USB, LAN, Harici Tetik, Harici Çıkış, VGA Çıkış | USB Host, USB, LAN, Harici Tetik, Harici Çıkış, VGA Çıkış | USB Host, USB, LAN, Harici Tetik, Harici Çıkış, VGA Çıkış | USB Host, USB, LAN, Harici Tetik, Harici Çıkış, VGA Çıkış |
| Genel Özellikler | ||||
| Güç | 100V - 240V ACrms, 50/60Hz | 100V - 240V ACrms, 50/60Hz | 100V - 240V ACrms, 50/60Hz | 100V - 240V ACrms, 50/60Hz |
| Ekran | 8" LCD ekran (800 x 480) | 8" LCD ekran (800 x 480) | 8" LCD ekran (800 x 480) | 8" LCD ekran (800 x 480) |
| Ürün rengi | Beyaz ve gri | Beyaz ve gri | Beyaz ve gri | Beyaz ve gri |
| Ürün boyutu | 370mm x 195mm x 125mm | 370mm x 195mm x 125mm | 370mm x 195mm x 125mm | 370mm x 195mm x 125mm |
| Ürün ağırlığı | 4.2 Kg. | 4.2 Kg. | 4.2 Kg. | 4.2 Kg. |
| Aksesuarlar | Güç kablosu, data kablosu, prob x 2 | Güç kablosu, data kablosu, prob x 4 | Güç kablosu, data kablosu, prob x 2 | Güç kablosu, data kablosu, prob x 4 |
