Öne Çıkan Özellikler

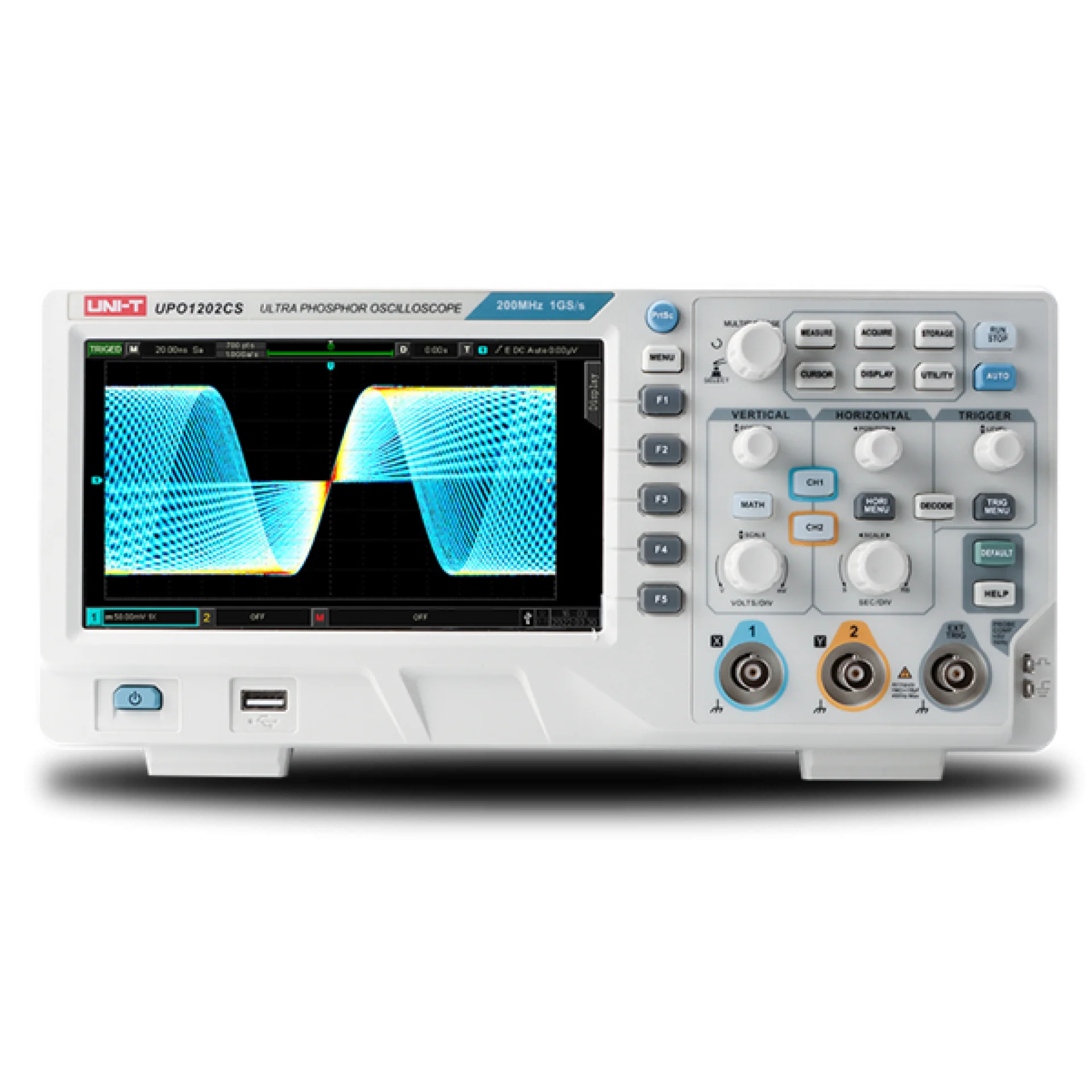

UPO1202CS 100MHz Çift Kanal Fosfor Görüntülemeli Masa Tipi Osiloskop Özellikleri
● 1GSa/s gerçek zamanlı örneklme hızı; 2 analog kanal
● Bant genişliği: 200MHz, çift kanal
● Depolama derinliği: 56 Mpts
● Dalga formu yakalma oranı: 500,000wfms/s
● Otomatik ölçüm: 36 dalga formu tipi
● Ultra Fosfor süper floresan görüntü efekti, 256 seviyeye kadar gri ekran
● DVM desteği, çift kanal bağımsız AC ve DC TRMS ölçüm
● 7" WVGA (800 x 480) TFT LCD, süper geniş ekran
● Arayüz: Standart USB Host, USB, Ext. tetik, Geçti / Kaldı
● Web girişi ve kontrolü, uzaktan erişim
Teknik Özellikler
| Teknik Özellikler | UPO1102CS | UPO1202CS |
| Band genişliği | 100MHz | 200MHz |
| Kanal sayısı | 2 | 2 |
| Örnekleme oranı | 1GSa/s | 1GSa/s |
| Yükselme zamanı (tipik) | ≤3.5ns | ≤1.8ns |
| Hafıza derinliği | 56Mpts | 56Mpts |
| Sinyal yakalama oranı | 500,000 wfms/s | 500,000 wfms/s |
| Dalga formu kaydı | 100,000 frame | 100,000 frame |
| Kaplin | DC, AC, GND | DC, AC, GND |
| Giriş Empedansı | (1MΩ ± 2%) // (16pF ± 3pF) | (1MΩ ± 2%) // (16pF ± 3pF) |
| Maksimum giriş voltajı (1MΩ) | 400V Maks. (DC+Vpeak） | 400V Maks. (DC+Vpeak） |
| Dikey Sistem | ||
| Band genişliği | DC 100MHz | DC 200MHz |
| Tek kanal bant genişliği | DC 100MHz | DC 100MHz |
| Dikey çözünürlük | 8 bit | 8 bit |
| Dikey ölçek | 1mV/div - 20V/div | 1mV/div - 20V/div |
| Bant sınırı | 20MHz | 20MHz |
| Düşük frekans yanıtı (AC bağlantı, -3dB) | ≤5Hz (BNC'de) | ≤5Hz (BNC'de) |
| Kanaldan kanala izolasyon | DC'den maksimum bant genişliğine: >40dB | DC'den maksimum bant genişliğine: >40dB |
| Yatay Sistem Özellikleri | ||
| Zaman tabanı ölçeği | 2ns/div - 1000s/div | 1ns/div - 1000s/div |
| Zaman tabanı hassasiyeti | ≤50 + 2x yılın sabit sayısı) ppm | ≤50 + 2x yılın sabit sayısı) ppm |
| Zaman tabanı modu | Y-T, X-Y, Roll | Y-T, X-Y, Roll |
| X - Y sayısı | 1 | 1 |
| Tetikleme Sistemi Özellikleri | ||
| Tutma aralığı | 80ns - 10ns | 80ns - 10ns |
| Tetik modu | Otomatik, manuel, tekli | Otomatik, manuel, tekli |
| Tetik Modu | ||
| Eğim | Yükseliş / düşüş, herhangi biri | Yükseliş / düşüş, herhangi biri |
| Video | ||
| Sinyal sistemi hattı frekans kademesi | Standart NTSC, PAL ve SECAM yayın sistemlerini destekler | Standart NTSC, PAL ve SECAM yayın sistemlerini destekler |
| Ölçüm | ||
| Otomatik ölçüm | Maks., Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Anlam, Averaj, CycAnlam, RMS, C yc RMS, Periyot, Freq., Yükseliş, Düşüş, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRFR, FRFF, FFFR , FFFF, FRLF, FRLR, FFLR, FFLF, + Görev, - Görev, Alan, CycAlan, Aşırı, ÖnBaskı, Faz, Darbe sayım, toplamda 36 parametre | Maks., Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Anlam, Averaj, CycAnlam, RMS, C yc RMS, Periyot, Freq., Yükseliş, Düşüş, Yükseliş Gecikmesi, Düşüş Gecikmesi, + Genişlik, - Genişlik, FRFR, FRFF, FFFR , FFFF, FRLF, FRLR, FFLR, FFLF, + Görev, - Görev, Alan, CycAlan, Aşırı, ÖnBaskı, Faz, Darbe sayım, toplamda 36 parametre |
| Ölçüm kalitesi | Aynı anda ekranda 5 tip ölçüm görme | Aynı anda ekranda 5 tip ölçüm görme |
| Ölçüm kapsamı | Ekran veya imleç | Ekran veya imleç |
| Frekans sayımı | 7 bit | 7 bit |
| Hafıza | ||
| Ayar | Dahili / harici | Dahili / harici |
| Dalga formu | Dahili / harici | Dahili / harici |
| Bitmap | Harici USB bellek | Harici USB bellek |
| Arayüz | ||
| Standart | USB Host, USB, LAN, EXT. Tetik, Harici çıkış, (Tetik / Geçti / Kaldı | USB Host, USB, LAN, EXT. Tetik, Harici çıkış, (Tetik / Geçti / Kaldı |
| Genel Özellikler | ||
| Ekran | 7" LCD Renkli, 800 x 480 Renk: 24 - bit gerçek renkler | 7" LCD Renkli, 800 x 480 Renk: 24 - bit gerçek renkler |
| Güç | 100V - 240V, 50/60Hz | 100V - 240V, 50/60Hz |
| Güç tüketimi | 100VA maksimum | 100VA maksimum |
| Sigorta | F 2.5A 250V | F 2.5A 250V |
| Ürün boyutu | 306mm x 138mm x 124mm | 306mm x 138mm x 124mm |
| Ürün ağırlığı | 3.0 Kg. | 3.0 Kg. |
| Aksesuarlar | Güç kablosu, data kablosu, prob x 2 | Güç kablosu, data kablosu, prob x 2 |
