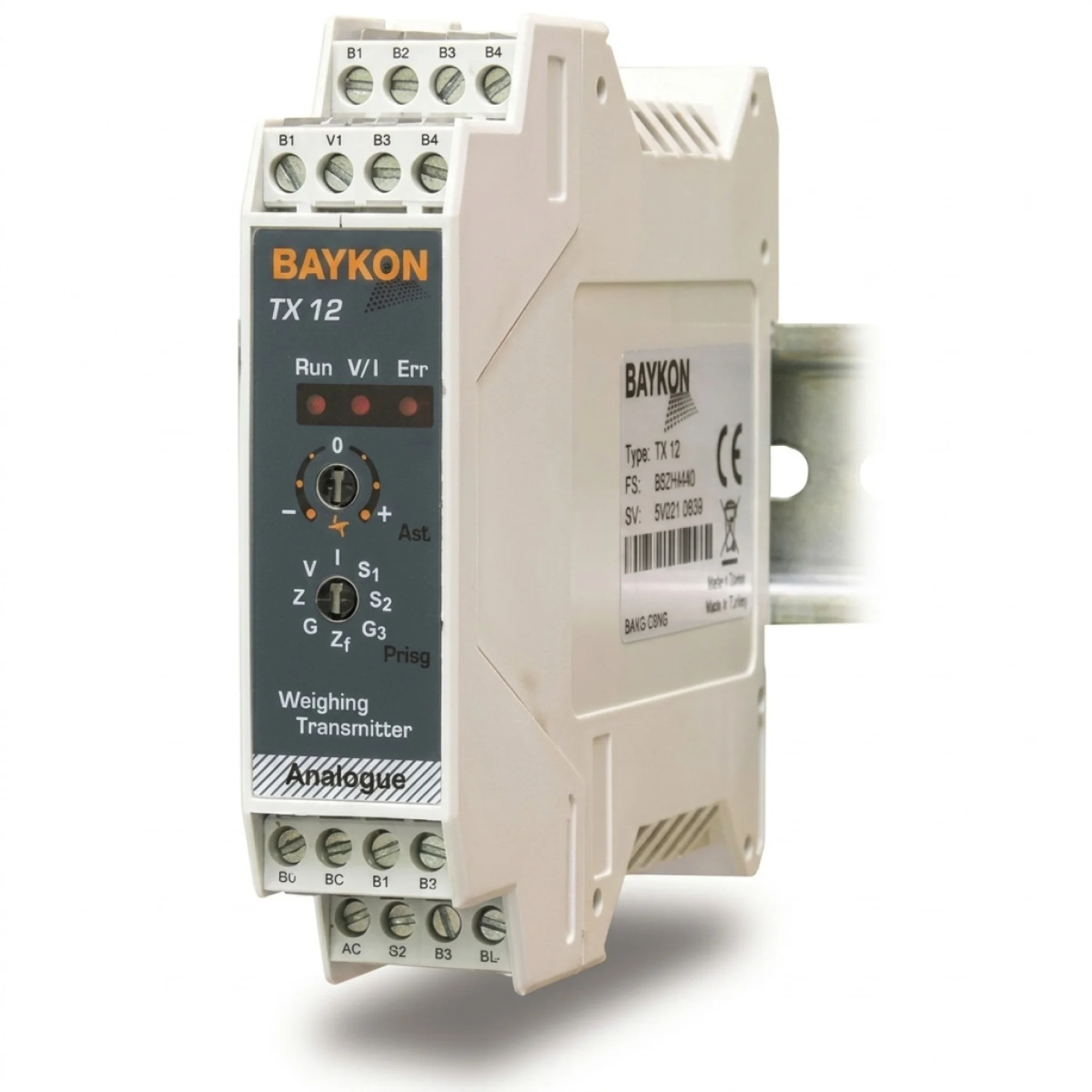

TX12 Transmitter
Sistem entegrasyonunda -4 - 20 mA, 0 - 20 mA, 0 -...Ürün Açıklaması
Sistem entegrasyonunda
-4 - 20 mA, 0 - 20 mA, 0 - 10 V ya da 0 - 5 V analog çıkıș
-Yüksek çözünülürlük
-Hızlı ve kolay devreye alma
-PLC’de kalibrasyon yapılırsa cihaz değișimlerinde ayar gerektirmez
-Uzun zaman ayar gerektirmez
eCal elektronik kalibrasyon ile
-Ağırlık kullanmadan kalibrasyon özelliği.
-Özellikle yüksek kapasiteli tank, silo ve diğer tartım uygulamalarında hızlı
ve kolay kalibrasyon
-Uyumlaștırılmıș cihazlarda yüksek elektronik ayar doğruluğu
-Set değer giriș imkanı
-Sıcaklık değișimlerine karșı kararlılık
Yaygın kullanım yerleri
-Tank ve silo tartımı
-Kuvvet ölçümleri
-Çekme ve basma testleri
-Dozajlama sistemleri
-Proses kontrol uygulamaları
-2 adet röle kontak çıkıșı ile valf kontrolü
Teknik Özellikler
TX12 tartım sistemlerinizi proses kontrol sisteminize entegre etmek için kullanacağınız son derece hassas ve ekonomik yük hücresi analog sinyal dönüștürücüsüdür. Mikrokontrolörlü dijital alt yapısı ile yüksek sıfır ve kazanç kararlılığı sağlanmıştır. Ön panel üzerindeki rotary switch’ler ya da PC / PLC üzerinden kolayca devreye alınabilir.
Yüksek doğruluklu elektronik kalibrasyon özelliği eCal, indikatörler gibi ayar imkanı sağlayan hızlı kalibrasyon fonksiyonu, yüksek çözünürlüğü ile PLC tarafında
kalibrasyonlardaki yüksek hassasiyeti, uzun zaman ayar kararlılığı ve programlanabilen 2 adet kesme çıkışı önemli avantajlarıdır.
4-20 mA, 0-20 mA, 0-10 V ya da 0-5 V olarak seçilebilen analog çıkıș tipleri tüm cihazlarda eșleștirilmiș ve fabrika değerlerine yüklenmişlerdir. Bu nedenle PLC tarafında yapılacak sıfır ve kazanç ayarları cihaz değişimlerinden etkilenmez.
| Analog çıkıș | 4-20 mA, 0-20 mA, 0-10 V ya da 0-5 V |
| D/A dönüștürücü | 16 bit yüksek çözünülürlüğe ve uzun zaman kararlılığa sahip analog çıkıș. |
| Analog çıkıș çözünürlüğü | 60 000’e kadar. |
| Yük hücresi sinyal giriș aralığı | -19 mV ile +19 mV arası |
| Minimum yük hücresi sinyal aralığı | < 1 mV |
| Doğrusallık | < % 0.01 |
| Sıcaklık kararlılığı | < 0.007 % FSR / ºC |
| A/D dönüștürücü | 24 bit Delta-Sigma analog ve dijital filtre ile yüksek EMC bağıșıklığı. |
| İç çözünürlük | 16 000 000 adıma kadar. |
| Kalibrasyon | Cihaz üzerinde bulunan rotary switchlerle sıfır ve kazanç ayarı. |
| Dijital filtre | Ayarlanabilir akıllı dijital filtre. |
| Kesme çıkıșları | 2 adet kesme çıkıșı, Röle kontakları: 240 VAC, 0.25 A ya da 30 VDC 0,15 A. |
| Yük hücresi beslemesi | 5 VDC |
| Yük hücresi adedi | 4 adet 350 Ω ya da 12 adet 1100 Ω (min. 85 ohm – maks.1200 ohm) |
| Bağlantı | 4 iletkenle yük hücresi bağlantısı. |
| Ön panel | 3 adet LED ve 2 adet rotary anahtar |
| RS-232C | PC ya da PLC üzerinde ayarlama. |
| Güç kaynağı | 12 - 28 VDC, maks. 0,2 A |
| Çalışma sıcaklığı | -10°C ve +55°C arası |
| Rutubet | En fazla yoğunlașmayan %85 bağıl nem. |
| Kutu | Polyamid, ray tipi, IP20 kutu. |
| Ölçüler | Ön genișlik: 22,5 mm, ön yükseklik: 99 mm, derinlik: 114,5 mm. |
