Öne Çıkanlar

Temel Teknik Özellikler

  • Üniversal proses girişi ile esnek kullanım imkanı
  • -1999 ile 9999 arasında geniş ölçekleme kapasitesi
  • 5 farklı seviyede ayarlanabilir dijital filtreleme
  • Ölçülen min/max değerleri hafızada tutma ve ekranda sürekli izleme
  • Ön panel üzerinden kolay ve hızlı parametre yapılandırması
  • Yüksek hassasiyetli 4 dijit LED gösterge

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

Üye girişi gerekli!
PDF dökümanları görüntülemek için lütfen üye olun veya giriş yapın.

1. Elektriksel Veriler

ParametreDeğer
Giriş Tipleri0-10V, 0-1V, 0-60mV, 0-20mA, 4-20mA
Giriş EmpedansıAkım: 10Ω, Gerilim: 1MΩ

2. Performans Verileri

ParametreDeğer
Skala-1999 ... 9999
Örnekleme Hızı3 örnek/saniye
Filtre Seçeneği5 kademeli analog giriş filtresi

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Gösterge4 Dijit, 7 Segment Kırmızı LED
Koruma SınıfıIP65 (Ön panel), IP20 (Arka panel)
MontajPanel tipi

4. Boyutlar

ParametreDeğer
Ön Panel77 x 35 mm
Derinlik61 mm
Panel Kesimi71 x 29 mm

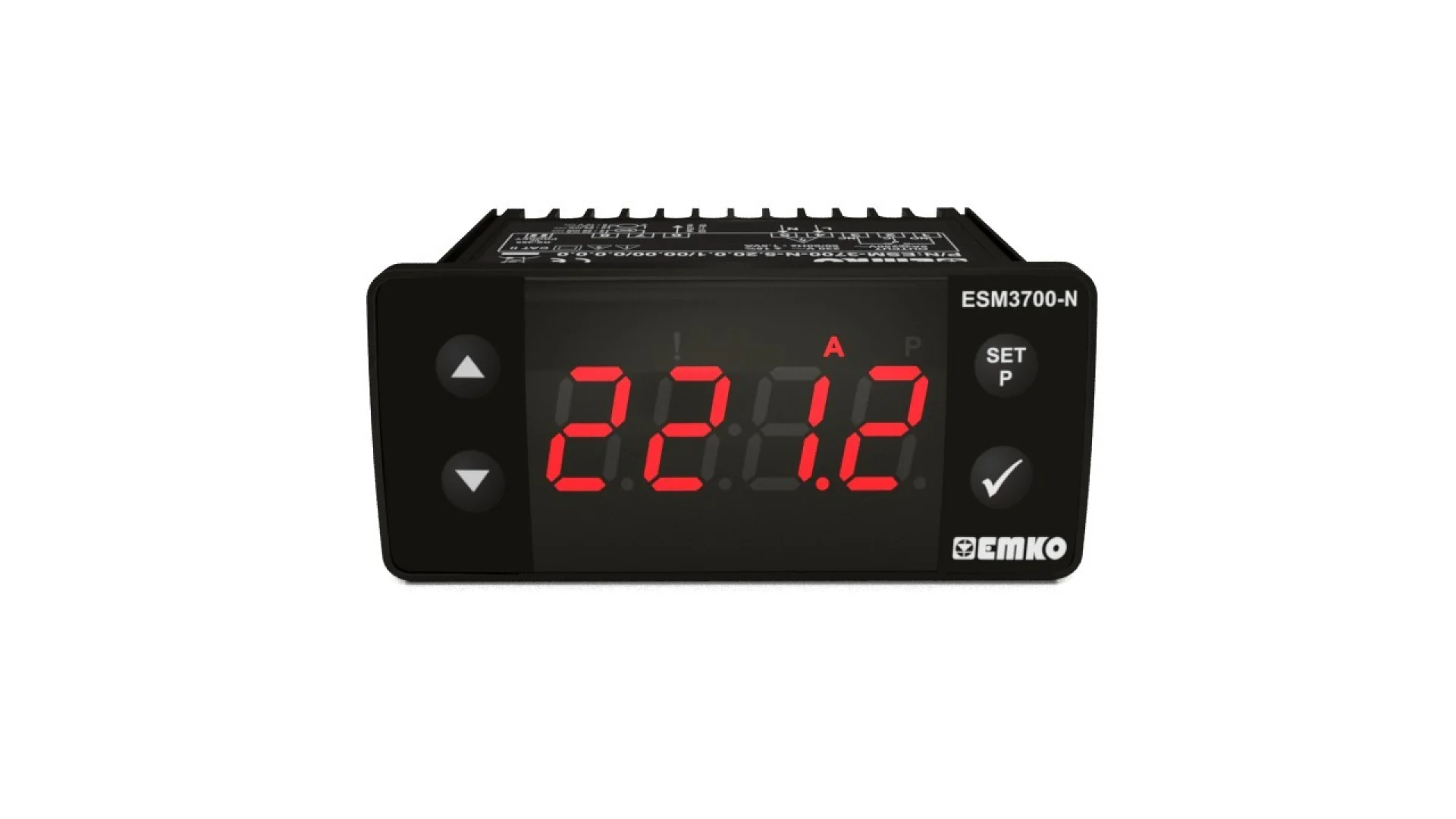

ESM-3700-N, endüstriyel proseslerin izlenmesinde operatörlere maksimum verimlilik sunmak üzere tasarlanmıştır. Cihazın en büyük avantajı, kullanıcı dostu arayüzü sayesinde karmaşık konfigürasyonları bile ön panelden saniyeler içinde yapabilme imkanı sağlamasıdır. 5 kademeli analog giriş filtresi, elektriksel gürültünün yüksek olduğu zorlu endüstriyel ortamlarda bile kararlı ve hatasız ölçüm değerleri almanıza olanak tanır. Ayrıca, min/max değerlerini hafızada tutup ekranda sürekli gösterebilmesi, proses takibini kolaylaştırarak operatör müdahalesini optimize eder.
  • Plastik ve paketleme makineleri (Basınç ve sıcaklık izleme)
  • Gıda işleme tesisleri (Debi ve seviye göstergeleri)
  • Kimya endüstrisi (Basınç ve vakum süreçleri)
  • Enerji dağıtım panoları (Akım ve gerilim izleme)
  • Otomasyon sistemleri (Sensör verilerinin dijitalleştirilmesi)
ESM serisi, Enda'nın standart panel tipi ölçüm cihazlarını temsil eder. '3700' kodu, cihazın 77x35mm boyutlarındaki kompakt tasarımını ve proses göstergesi serisi olduğunu tanımlar. 'N' harfi ise cihazın standart dijital gösterge/proses indikatörü konfigürasyonunda olduğunu, üniversal giriş desteğiyle çok çeşitli endüstriyel sensörlerle doğrudan entegre olabildiğini belirtir.
