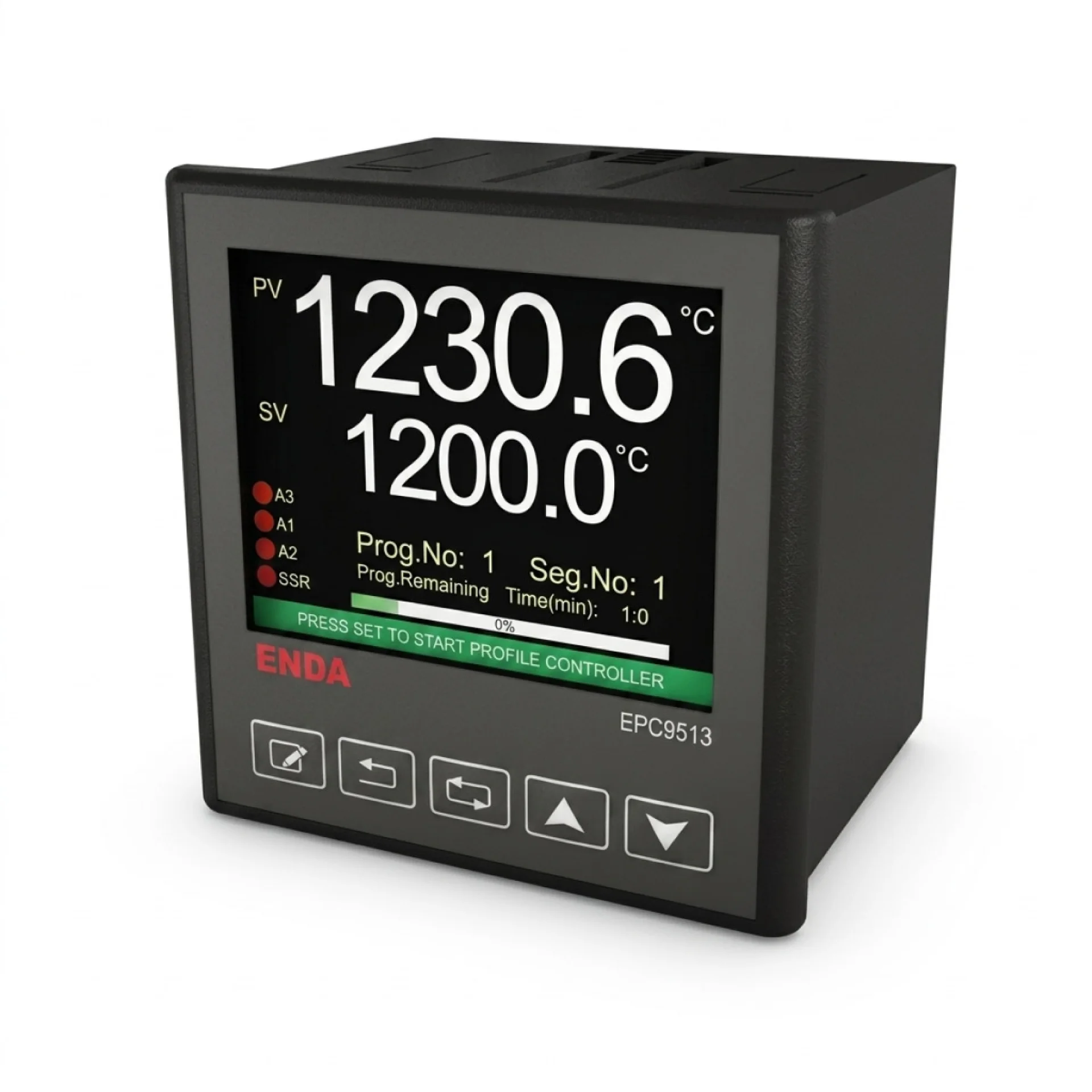

EPC9513
3,5 inç TFT grafik gösterge ile 5 haneli gösterebilme Seçilebilir TC, RTD,...Ürün Açıklaması
-
3,5 inç TFT grafik gösterge ile 5 haneli gösterebilme
-
Seçilebilir TC, RTD, NTC, R, mA, V veya mV girişleri
-
Giriş için offset özelliği
-
Analog girişler için 32 noktada lineerizasyon
-
Seçilebilir röle, SSR veya analog çıkışlar
-
Seçilebilir, giriş ile orantılı transfer çıkışı (mA veya V)
-
50ms örnekleme zamanı
-
PID kontrol yapabilme
-
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
-
PID parametrelerinin otomatik ayarlanması (AUTO TUNE)
-
Soft-Start özelliği
-
24V DC sensör beslemesi
-
8 adım ve 16 programlı Profil kontrol yapabilme
-
Seçilebilir tek nokta kontrolü (Single Setpoint Modu)
-
Profil kontrol için dijital girişler
-
Tuş takımı için güvenlik seviyeleri
-
Tuş takımı ve ModBus ile programlama
-
RS-485 ModBus protokolüyle haberleşme
-
EN standartlarına göre CE markalı
Teknik Özellikler
| Çevresel Özellikler | |
| Ortam/Depolama Sıcaklığı | 0...50 ºC / -25...70 ºC |
| Bağıl Nem | 31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır |
| Koruma Sınıfı | EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20 |
| Yükseklik | En çok 2000m |
| Elektriksel Özellikler | |
| Besleme Voltajı | 90-250V AC, 50/60Hz |
| Güç Tüketimi | 7VA |
| Bağlantı | Soketli klemens |
| Skala | Pt-100 rezistans termometre -200.0...850.0 °C / -100.0...160.0 °C Pt30Rh-Pt6Rh(B) termokupl 200.0...1800.0 °C NiCr-Con (E) termokupl -100.0...900.0 °C Fe-Con (J) termokupl -100.0...900.0 °C NiCr-Ni (K) termokupl -100.0...1300.0 °C Fe-Con (L) termokupl -100.0...900.0 °C NiCrSi-NiSi (N) termokupl -200.0...1300.0 °C Pt13Rh-Pt (R) termokupl 0.0...1700.0 °C Pt10Rh-Pt (S) termokupl 0.0...1700.0 °C Cu-Con (T) termokupl -250.0...300.0 °C Cu-Con (U) termokupl -200.0...400.0 °C NTC -60.0...150.0 °C 0/4 - 20mA, 0 - 150mV, 0/1 - 5V, 0 - 10V, 0 - 550ohm, 0 - 10kohm için: -32768...32767 (desimal nokta 1. ile 3. basamak arasında ayarlanabilir) |
| Dijital Giriş | 5V ila 30Vluk puls, Ri = 100kohm (profil kontrol işlemleri için kullanılır) |
| Doğruluk | ±%0.1 veya ±2 °C (B tipi termokupl için) ±%0.1 veya ±0.5 °C (E, J, K, N, T, U tipi termokupl, Pt-100 rezistans termometre, NTC için) ±%0.1 veya ±1.5 °C (L tipi termokupl için) ±%0.1 veya ±1 °C (R, S tipi termokupl için) ±%0.1 veya ±1 hane (0/4 - 20mA, 0/1 - 5V, 0 - 10V için) ±%0.1 veya ±20μV (0 - 150mV için) ±%0.2 veya ±0.1ohm (0 - 550ohm için) ±%0.5 veya ±10ohm (0 - 10kohm için) |
| Giriş Direnci | Termokupl, Pt-100, NTC, mV, V, ohm için Ri > 100kohm mA için Ri = 50ohm |
| Çıkışlar | |
| Control/Alarm 3 Çıkışı | Röle: 250V AC, 2A (rezistif yük için), NO+NC |
| Alarm 1 Çıkışı | Röle: 250V AC, 2A ( rezistif yük için), NO+NC |
| Alarm 2 Çıkışı | Röle: 250V AC, 2A ( rezistif yük için), NO |
| SSR Çıkışı | 0 - 12V DC en çok 40mA, kısa devre koruması vardır |
| mA Çıkışı | 0 - 20mA veya 4 - 20mA yük direnci en çok 750ohm |
| V Çıkışı | 0 - 10V DC, en çok 30mA , kısa devre koruması vardır |
| Röle Ömrü | Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 200.000 anahtarlama |
| Kutu | |
| Montaj Şekli | Sıkıştırılarak panoya yerleştirilir |
| Ebat | G96xY96xD81 mm |
| Ağırlık | Yaklaşık 400g (ambalajlı olarak) |
| Kutu Malzemeleri | Kendi kendine sönen plastikler kullanılmıştır |
