Öne Çıkanlar

Temel Teknik Özellikler

  • Geniş giriş aralığı ile yüksek voltaj izleme kabiliyeti (100V ve 500V seçenekleri).
  • Kullanıcı tarafından seçilebilir çoklu analog çıkış seçenekleri (Akım ve Gerilim).
  • 12-bit yüksek hassasiyetli dijital dönüştürme teknolojisi.
  • AC, DC ve RMS ölçüm modlarında yüksek doğruluk oranı.
  • Kompakt 25mm genişliğinde ray tipi tasarım.
  • Soketli klemens yapısı sayesinde hızlı ve kolay saha montajı.

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

Üye girişi gerekli!
PDF dökümanları görüntülemek için lütfen üye olun veya giriş yapın.

1. Elektriksel Veriler

ParametreDeğer
Giriş Gerilimi0-100V AC/DC veya 0-500V AC/DC
Besleme VoltajıUV: 90-250V AC / LV: 9-30V DC/7-24V AC
Güç Tüketimi7VA
Çıkış Sinyalleri0-20mA, 4-20mA, 0-10V, 1-5V DC

2. Performans Verileri

ParametreDeğer
DoğrulukAC/DC/RMS için ±%1
Örnekleme Süresi250ms
Çözünürlük12 bit A/D ve D/A Dönüştürücü
Frekans Aralığı10Hz - 200Hz

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Koruma SınıfıIP20
Kutu MalzemesiKendi kendine sönen plastik
Bağlantı Tipi2.5mm² soketli klemens
Çalışma Sıcaklığı0...50 °C

4. Boyutlar

ParametreDeğer
Ebat (GxYxD)25 x 97 x 115 mm
Montaj TipiTH 35 Ray montajı
AğırlıkYaklaşık 150g

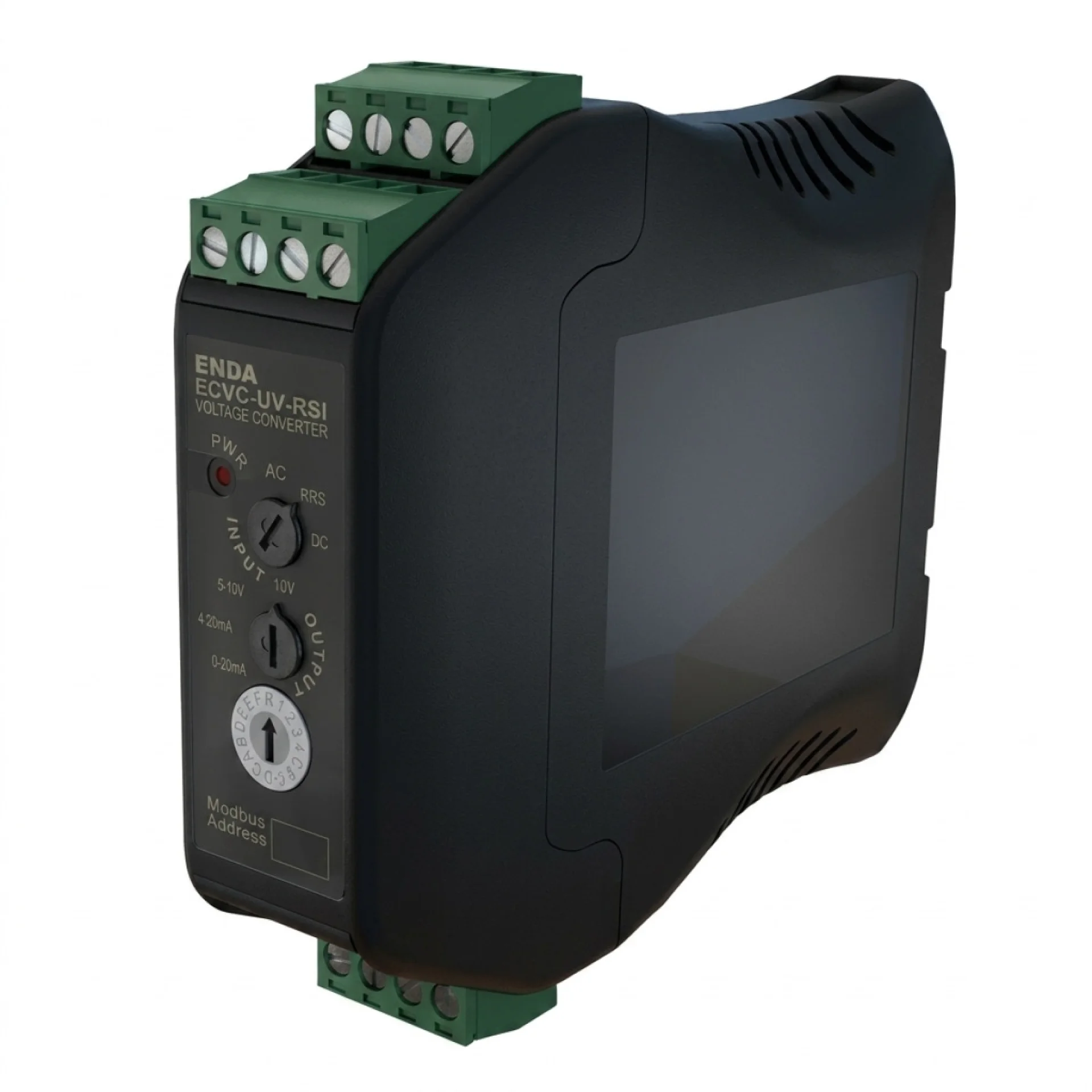

ECVC serisi, endüstriyel otomasyon sistemlerinde sinyal izolasyonu ve dönüştürülmesi için optimize edilmiş, kompakt ve güvenilir bir çözümdür. Kendi kendine sönen plastik gövde yapısı ile yüksek güvenlik standartlarını karşılayan ürün, 25mm'lik ince tasarımı sayesinde pano içerisinde minimum yer kaplayarak alan verimliliği sağlar. Esnek giriş ve çıkış konfigürasyonları, mühendislerin farklı uygulama senaryolarında tek bir cihaz tipi ile standartlaşmasını mümkün kılarak stok ve yedek parça yönetimini kolaylaştırır.
  • Enerji Dağıtım ve İzleme Panoları: Voltaj seviyelerinin hassas ölçümü ve PLC sistemlerine aktarılması.
  • Endüstriyel Otomasyon Hatları: Motor kontrol üniteleri ve güç kaynaklarının analog geri besleme sinyallerinin işlenmesi.
  • Yenilenebilir Enerji Sistemleri: Güneş enerjisi ve rüzgar türbinlerinde DC gerilim izleme uygulamaları.
  • Fabrika Otomasyonu: AC/DC gerilim sinyallerinin standart endüstriyel sinyallere (4-20mA, 0-10V) dönüştürülmesi.
ECVC serisi kodlamasında 'UV' ifadesi 90-250V AC arası geniş aralıklı 'Universal' besleme voltajını, 'LV' ifadesi ise 9-30V DC/7-24V AC 'Low Voltage' (düşük voltaj) besleme seçeneğini temsil eder. Bu ayrım, cihazın kullanılacağı saha enerjisine göre doğru ürün seçimini yapmayı sağlar.
