Ürünler

ECSC

Öne Çıkanlar

Temel Teknik Özellikler

  • Konfigüre edilebilir esnek mA, mV ve V giriş seçenekleri.
  • Ayarlanabilir mA ve V çıkış çıkış yapılandırması.
  • Sensör beslemesi için dahili izole çıkış.
  • Giriş, çıkış ve besleme arasında yüksek güvenlikli üç yollu izolasyon.
  • Hızlı kurulum sağlayan soketli klemens yapısı.
  • EN standartlarına tam uyum ve CE sertifikasyonu.

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

Üye girişi gerekli!
PDF dökümanları görüntülemek için lütfen üye olun veya giriş yapın.

1. Elektriksel Veriler

ParametreDeğer
Besleme (UV)90-250V AC, 50/60Hz
Besleme (LV)9-30V DC / 7-24V AC
Güç Tüketimi7VA
İzolasyonÜç yollu (Giriş/Çıkış/Besleme)

2. Performans Verileri

ParametreDeğer
A/D Dönüştürücü10 bit
D/A Dönüştürücü12 bit
Doğruluk±%0,5
Giriş EmpedansımA > 120ohm, mV > 1Mohm, V 20.1kohm

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Montaj TipiTH 35 Ray montajlı
Bağlantı2.5mm² Soketli klemens
Koruma SınıfıIP20
Kutu MalzemesiKendi kendine sönen plastik

4. Boyutlar

ParametreDeğer
EbatlarG25 x Y97 x D97 mm
Ağırlık~150g

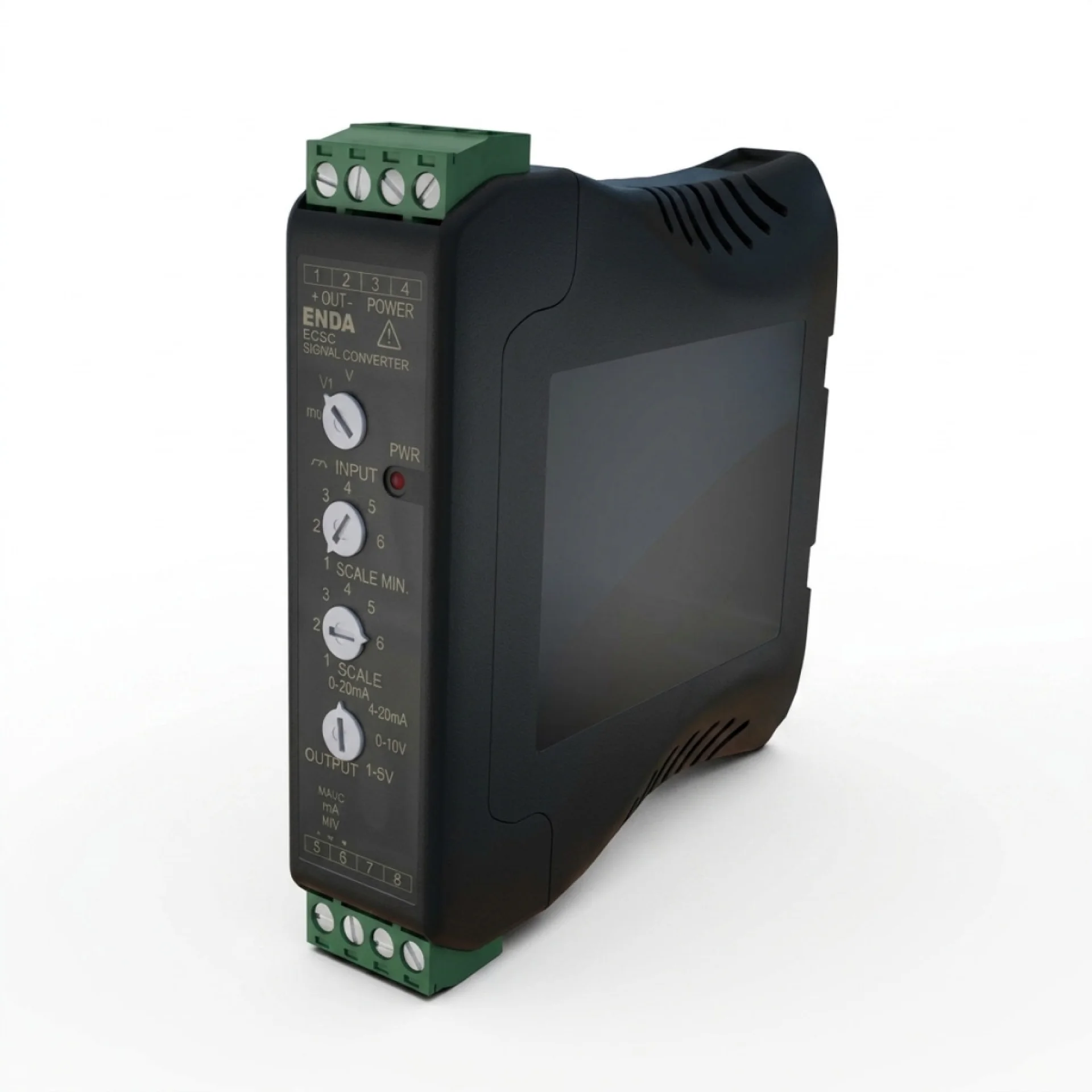

ECSC serisi, endüstriyel otomasyon sistemlerinde sinyal bütünlüğünü korumak için tasarlanmış yüksek hassasiyetli bir sinyal dönüştürücüdür. Cihazın en büyük avantajı, kullanıcıya saha koşullarında maksimum esneklik sunan konfigüre edilebilir giriş/çıkış yapısıdır. Üç yollu izolasyon özelliği, elektriksel gürültü ve toprak döngüsü (ground loop) gibi sinyal bozulmalarını ortadan kaldırarak kontrol sistemlerinin kararlı çalışmasını sağlar. Kompakt ray tipi tasarımı ve soketli klemens bağlantıları, dar panolarda bile kolay montaj ve hızlı bakım imkanı sunar.
  • PLC ve DCS sistemlerinde analog sinyal izolasyonu ve dönüşümü.
  • Endüstriyel tesislerdeki sensör sinyallerinin (basınç, akış, seviye) standart sinyallere çevrilmesi.
  • Enerji yönetimi ve otomasyon panoları.
  • Elektriksel gürültünün yüksek olduğu ağır sanayi ortamlarında sinyal şartlandırma.
  • Laboratuvar ve test otomasyon sistemlerinde hassas ölçüm transferi.
ECSC serisi, fonksiyonel esnekliği ön plana çıkaran modüler bir yapıya sahiptir. 'UV' takısı ürünün üniversal yüksek voltaj (90-250V AC) ile beslenebileceğini, 'LV' takısı ise düşük voltaj (9-30V DC/7-24V AC) ile çalıştığını ifade eder. Kod yapısı, cihazın kullanıcı tarafından sahada kolayca konfigüre edilebilir olduğunu vurgulayarak, tek bir cihazın farklı sinyal aralıklarında (0-10V, 4-20mA vb.) kullanılabilmesine olanak tanıyan evrensel bir çözüm setini temsil eder.
