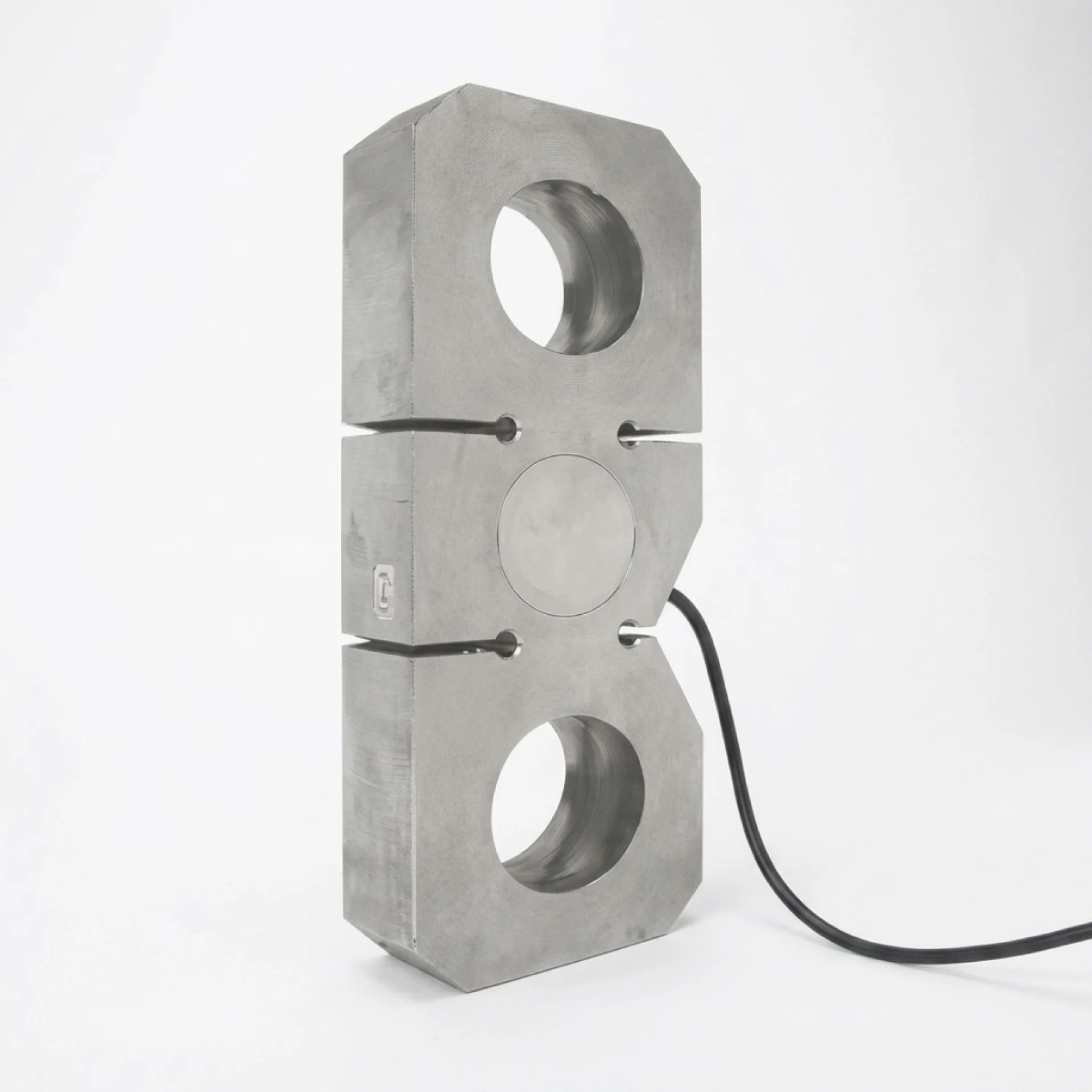

BY404

Öne Çıkanlar

Temel Teknik Özellikler

Yüksek hassasiyetli gerinim ölçer (strain gauge) teknolojisi
Endüstriyel zorlu koşullara dayanıklı IP67 koruma sınıfı
Korozyona dayanıklı alaşım çelik veya paslanmaz çelik gövde seçeneği
Geniş besleme voltaj aralığı ile esnek entegrasyon
Dinamik yük değişimlerinde kararlı ölçüm performansı

Teknik Dökümanlar & Kataloglar

Ürün hakkında detaylı bilgi, kullanım kılavuzu ve teknik çizimler

Üye girişi gerekli!
PDF dökümanları görüntülemek için lütfen üye olun veya giriş yapın.

1. Elektriksel Veriler

Parametre	Değer
Çıkış Sinyali	2.0 mV/V ± %0.05
Besleme Voltajı	5-15 VDC
İzolasyon Direnci	≥ 5000 MΩ (50VDC)

2. Performans Verileri

Parametre	Değer
Doğruluk Sınıfı	OIML C3
Toplam Hata	≤ ± %0.02 FS
Sıcaklık Etkisi (Sıfır)	≤ ± %0.02 FS/10°C
Sürünme (30 dk)	≤ ± %0.02 FS

3. Yapısal ve Mekanik Özellikler

Parametre	Değer
Gövde Malzemesi	Alaşım Çelik / Paslanmaz Çelik
Koruma Sınıfı	IP67
Güvenli Aşırı Yük	%150 FS
Kırılma Yükü	%300 FS

4. Boyutlar

Parametre	Değer
Montaj Tipi	Gözlü (Eye-bolt)
Kablo Uzunluğu	Standart 3-5 Metre
Çalışma Sıcaklığı	-20°C ile +60°C

BY404, endüstriyel tartım ve kuvvet ölçüm uygulamalarında maksimum dayanıklılık ve hassasiyeti bir arada sunmak üzere tasarlanmıştır. Kompakt yapısı sayesinde dar alanlarda bile kolay montaj imkanı tanırken, özel sızdırmazlık teknolojisi sayesinde nem, toz ve titreşimin yoğun olduğu sahalarda uzun ömürlü ve kararlı bir çalışma performansı sergiler. Yüksek aşırı yük kapasitesi, ani yük darbelerine karşı sensörü koruyarak bakım maliyetlerini minimize eder.

Vinç kantarı sistemleri: Liman, şantiye ve fabrika içi ağır yük tartımları
Dinamometre uygulamaları: Çekme ve basma kuvveti testleri
Malzeme test makinaları: Mukavemet ve kopma testleri
Endüstriyel otomasyon: Gerginlik kontrolü ve hat sonu kalite kontrol sistemleri
Mobil tartım çözümleri: Kamyon üstü vinçler ve askılı yük sistemleri

BY404 serisi, endüstriyel 'S-Tipi' veya 'Gözlü' yük hücresi kategorisini temsil eder. 'BY' ön eki, markanın yüksek hassasiyetli kuvvet sensörü serisini belirtirken, '404' rakamı ürünün mekanik kapasite sınıfını ve yapısal geometrisini tanımlar. Bu model, özellikle çekme kuvveti uygulamalarında mekanik esnemeyi minimize eden özel iç geometrisi sayesinde, dinamik ölçümlerde yüksek doğruluk (C3 sınıfı) sağlayan özel bir mühendislik tasarımına işaret eder.
