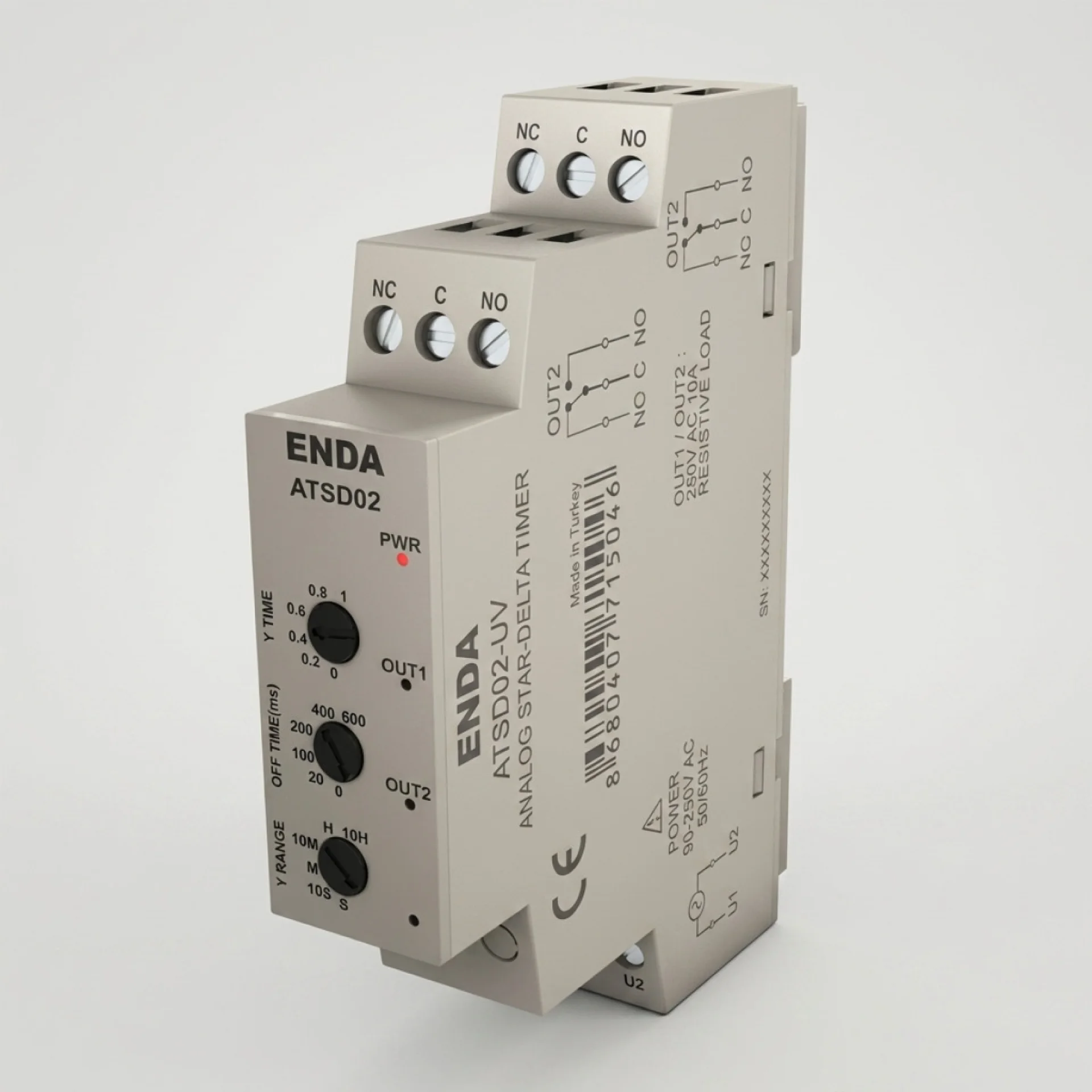

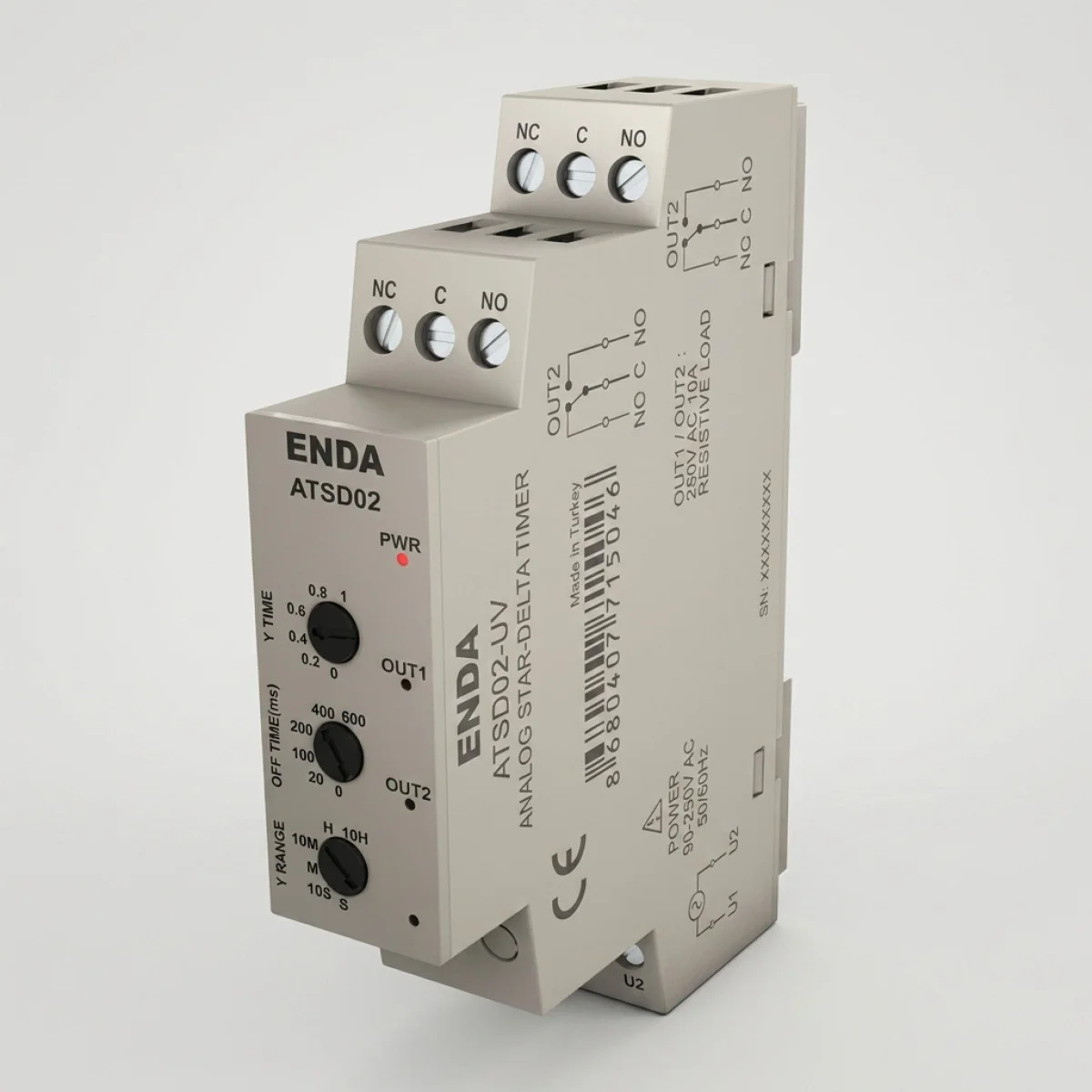

ATSD02

Teklif İste

Yıldız ve üçgen bağlantı için ayrı kontak çıkışları Yıldız bağlantı devrede kalma...

Ürün Kodu: Kategori: analog-ray-montajli Kullanma Kılavuzu: Ürüne ait PDF indirmek için üye olmanız gerekmektedir

Çevresel Özellikler
Ortam/Depolama Sıcaklığı	0...50 ºC / -25...70 ºC
Bağıl Nem	31 ºCye kadar %80, sonra lineer olarak azalıp 40 ºCde %50ye düşen nemde çalışır
Koruma Sınıfı	IP20, EN 60529 standardına göre
Yükseklik	En çok 2000m
Elektriksel Özellikler
Besleme Voltajı	90-250V AC +%10, 50/60Hz veya 24V AC ±%10, 50/60Hz veya 24V DC ±%10
Güç Tüketimi	10VA
Bağlantı	Vidalı klemens
Skala	Y bağlantı için 0-1, Off geçiş süresi için 0, 20, 100, 200, 400, 500 msndir
Resetleme Süresi	Max 0.04s
Doğruluk	Besleme voltajına bağlı oluşabilecek hata max. %0.2 Set değerinin ayarlanmasında oluşabilecek hata max. %4.5 Sıcaklık etkisine bağlı oluşabilecek hata max. %1
Çıkışlar
Kontrol çıkışı OUT1, OUT2	2 Röle: 250V AC, 10A (rezistif yük için), NO+NC
Röle Ömrü	Yüksüz 10.000.000 anahtarlama; 250V AC, 10A rezistif yükte 50.000 anahtarlama
Kontrol Çıkışı Durumu	OUT1 LED’i OUT1 rölesi çekili iken yanar OUT2 LEDi OUT2 rölesi çekili iken yanar Off süresince OUT1 ve OUT2 LEDi flash yapar
Kontrol
Zamanlama Fonksiyonu	Y TIME: OUT1 rölesinin çekili kalma süresi, OFF TIME: OUT1 - OUT2 rölesinin bırakılı kalma süresi cihaz üzerinden ayarlanabilir
Zamanlama Birimi	Y TIME için saniye, 10saniye, dakika, 10dakika, saat, 10saat cihaz üzerinden seçilebilir
Kutu
Montaj Şekli	TH35 tipi raya monte edilir
Ebat	G18xY90xD66 mm
Ağırlık	Yaklaşık 90g (ambalajlı olarak)
Kutu Malzemeleri	Kendi kendine sönen plastikler kullanılmıştır
