30.22.7.0XX.0010 - Olimpiyat Otomasyon

Hızlı Teklif Al

Yardıma mı İhtiyacınız Var?

+90 342 215 3575

Ürünler

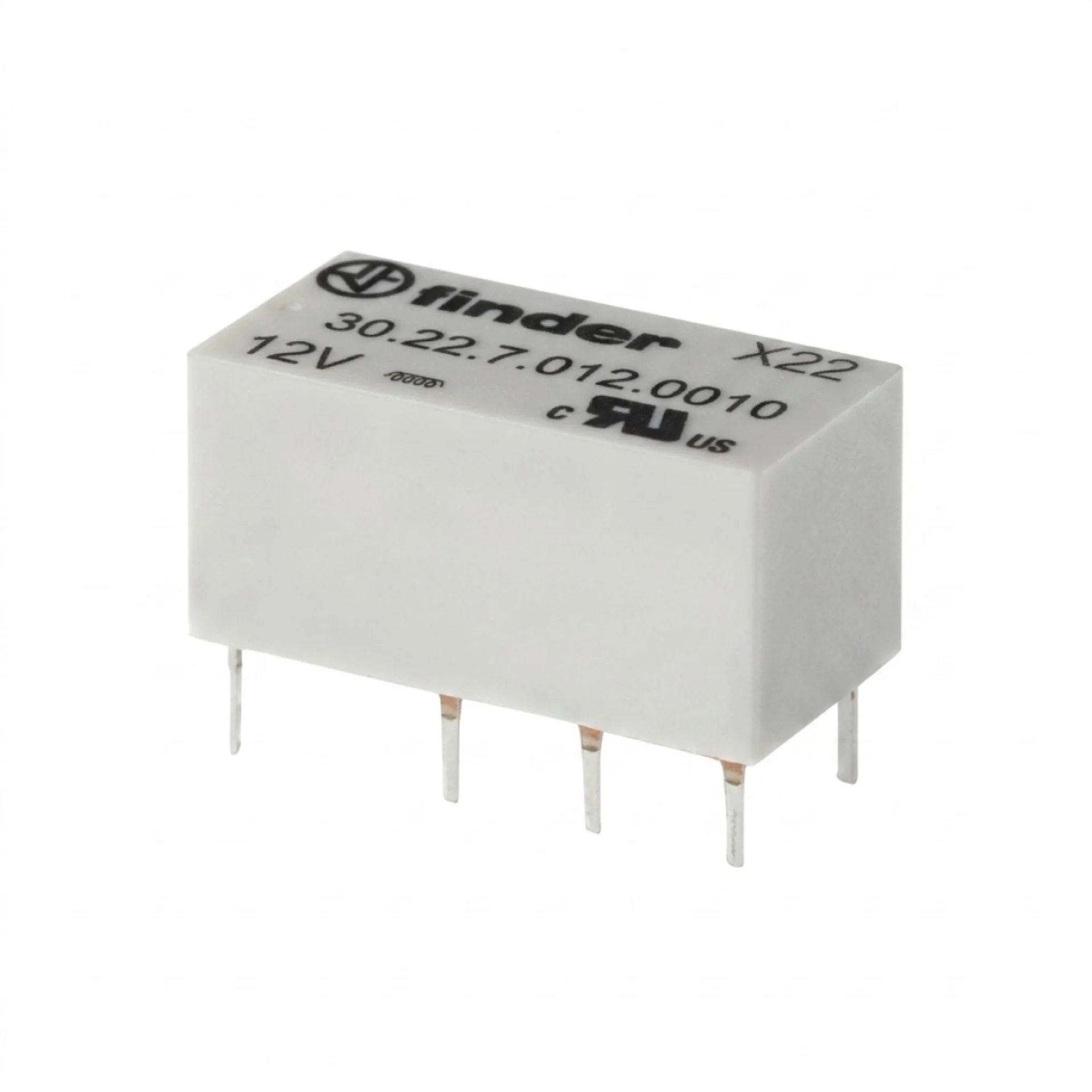

30.22.7.0XX.0010

Öne Çıkanlar

Temel Teknik Özellikler

  • Düşük güç tüketimli hassas DC bobin seçeneği (200 mW).
  • Standart 400 mW bobin seçeneği ile yüksek performans.
  • 2A anahtarlama kapasitesine sahip 2C0 (çift kutuplu) kontak yapısı.
  • Geniş DC voltaj aralığı (3V - 48V arası).
  • Yüksek izolasyon direnci ve güvenilir dielektrik dayanımı.
  • Kompakt tasarımı sayesinde yüksek yoğunluklu PCB dizgilerine uygunluk.

1. Elektriksel Veriler

ParametreDeğer
Bobin Gücü200 mW (7.0XX serisi) / 400 mW (9.0XX serisi)
Çalışma Voltajı3, 5, 6, 9, 12, 24, 48 V DC
Kontak Yapısı2 CO (2 Değiştirici Kontak)
Kontak Akımı2A

2. Performans Verileri

ParametreDeğer
Anahtarlama Kapasitesi2A / 125V AC
İzolasyon Direnci> 1000 MΩ
Dielektrik Dayanımı1000 V AC (Kontaklar arası)

3. Yapısal ve Mekanik Özellikler

ParametreDeğer
Montaj TipiPCB (Baskı Devre)
Koruma SınıfıRT II (Flux geçirmez)
Çalışma Sıcaklığı-40°C ile +85°C

4. Boyutlar

ParametreDeğer
Gövde TipiUltra Kompakt DIL/SIL
Pin DizilimiStandart Endüstriyel PCB Layout
30.22 serisi röleler, sınırlı alanlarda yüksek performans gerektiren uygulamalar için optimize edilmiş, kompakt ve güvenilir bir çözüm sunar. Hassas DC bobin seçeneği (200 mW), enerji verimliliğinin kritik olduğu pil destekli veya düşük güç tüketimli devrelerde ısınmayı minimize eder ve enerji tasarrufu sağlar. Mekanik dayanıklılığı ve geniş sıcaklık aralığında stabil çalışma kapasitesi, zorlu endüstriyel ortamlarda bile uzun ömürlü bir performans garantisi verir.
  • Endüstriyel Otomasyon ve Kontrol Panelleri
  • Telekomünikasyon Ekipmanları
  • Güvenlik ve Alarm Sistemleri
  • Ev Otomasyonu (Akıllı Ev Cihazları)
  • Tıbbi Cihazlar ve Laboratuvar Ekipmanları
  • Ofis Otomasyonu ve Yazıcı Sistemleri
30.22 serisi, genel amaçlı düşük profilli PCB rölelerini temsil eder. İlk kısım olan '30.22', cihazın 2 kontaklı (2CO) olduğunu belirtir. '7' rakamı, 200 mW'lık hassas DC bobin yapısını ifade ederken, '9' rakamı 400 mW standart bobini işaret eder. '0XX' kısmı, ürünün çalışma voltajını (3V-48V arası değişken) tanımlayan özel bir kod bloğudur. '.0010' ise ürünün standart tipte, flux korumalı ve endüstriyel uygulamalara uygun bir model olduğunu belgeleyen yapılandırma ekidir.
