Öne Çıkan Özellikler

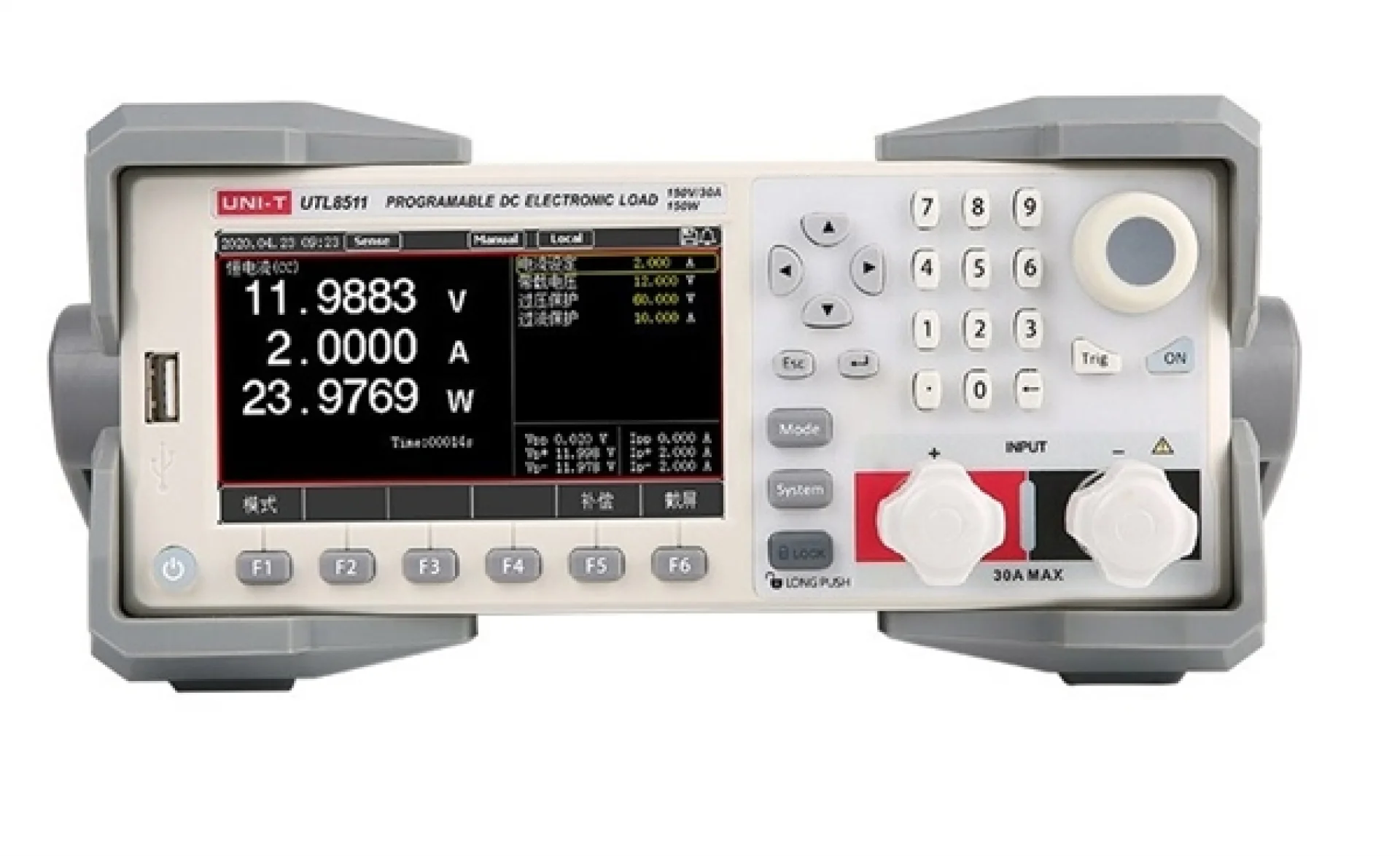

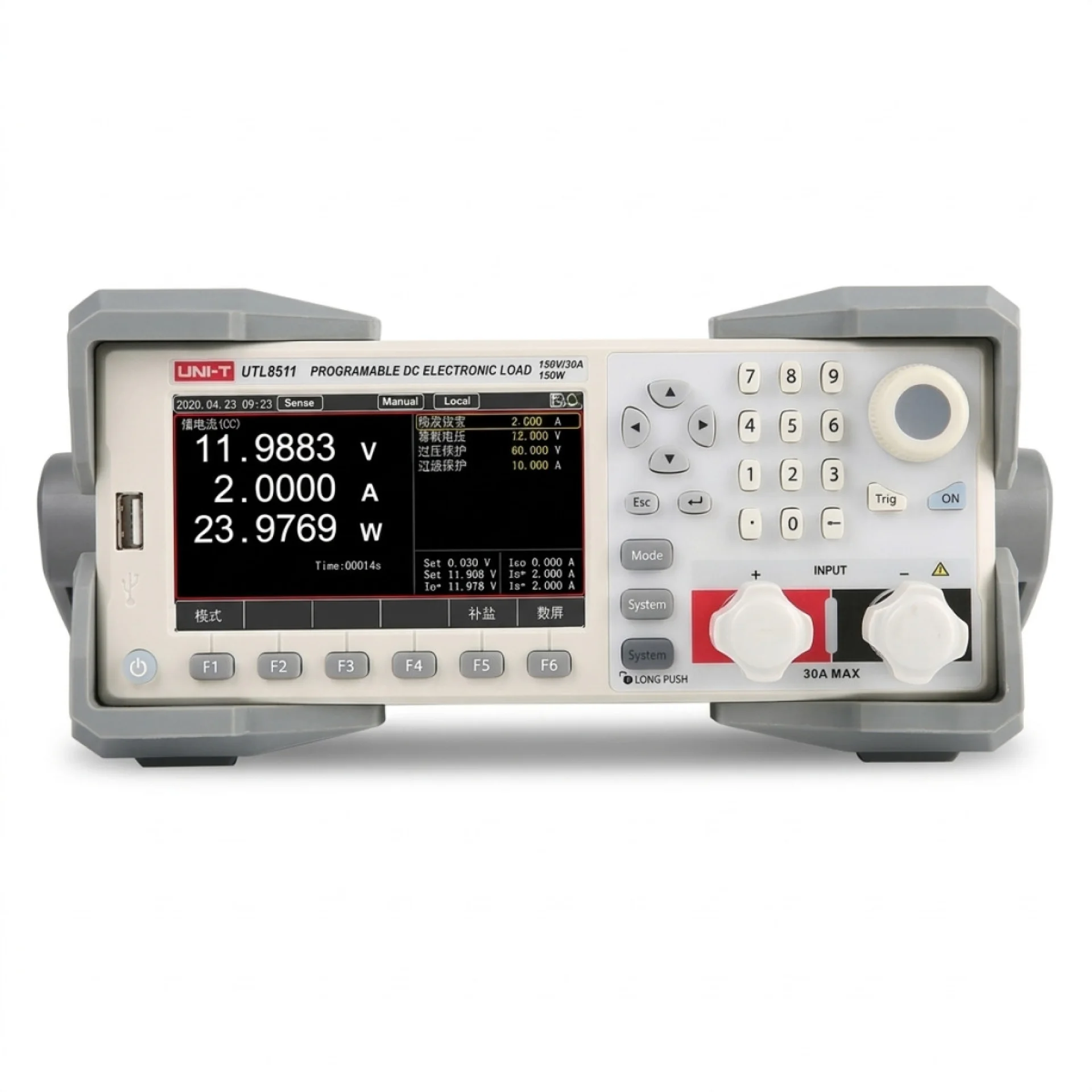

UTL8511 DC Programlanabilir Elektronik Yük Cihazı Özellikleri
● 4.3" LCD
● Yüksek çözünürlük: 0.1mV/0.1mA
● Dört mod CC/CV/CR/CP
● Ölçüm kademesi: Voltaj 0 - 150V / 500V, Akım 0 - 15A / 30A - 40A / 120A,
Güç 150W - 600W
● Dinamik test, aşırı yük testi, otomatik test, liste testi,
akü testi, CR-LED testi
● Aşırı voltaj / düşük voltaj / aşırı akım / aşırı güç /
aşırı ısınma / ters bağlantı koruması
● Liste fonksiyonu ve aşırı voltaj koruması
● Liste saklama ve geri çağırma özellikli ekran görüntüsü işlevi
● Standart RS-232 arayüzü ile donatılmıştır ve daha fazla
genişletme arayüzünü destekler
Teknik Özellikler
| Özellikler | UTL8511 | UTL8512B+ | UTL8513 |
| Giriş değerleri (0 - 40℃) | 0-150V giriş voltaj 0-3A / 0-30A giriş akımı 150W giriş gücü 1.4V - 30A minimum çalışma volatjı | 0-500V giriş voltajı 0-1.5A / 0-15A giriş akımı 300W giriş gücü 3.0V - 15A minimum çalışma volatjı | 0-150V giriş voltajı 0-12A / 0-120A giriş akımı 600W giriş gücü 2.8V - 120A minimum çalışma volatjı |
| CV (Sabit gerilim) Mod | Kademe 0 - 18V / 0 - 150V Hassasiyet ± (0.05%+0.025%FS) | Kademe 0 - 50V / 0 - 500V Hassasiyet ± (0.05%+0.025%FS) | Kademe 0 - 18V / 0 - 150V Hassasiyet ± (0.05%+0.025%FS) |
| CC (Sabit akım) Mod | Kademe 0 - 3A / 0 - 30A Hassasiyet ± (0.05%+0.05%FS) | Kademe 0 - 1.5A / 0 - 15A Hassasiyet ± (0.05%+0.05%FS) | Kademe 0 - 12A / 0 - 120A Hassasiyet ± (0.05%+0.05%FS) |
| CR (Sabit direnç) Mod | Kademe 0.05Ω - 7.5KΩ Hassasiyet 0.1% - 0.08S | Kademe 0.1Ω - 25KΩ Hassasiyet 0.1% - 0.08S | Kademe 0.05Ω - 7.5KΩ Hassasiyet 0.1% - 0.08S |
| CP (Sabit güç) Mod | Kademe 150W Hassasiyet ± (0.1%+0.1%FS) | Kademe 300W Hassasiyet ± (0.1%+0.1%FS) | Kademe 600W Hassasiyet ± (0.1%+0.1%FS) |
| Dinamik mod | T1&T2 50μS~99.999S/Res:1μS Hassasiyet 5μs ±100ppm Yükselen/düşen eğim 0.001A - 3.0A/μS Minimum yükselme süresi ≥10μS | T1&T2 100μS~50S/Res:100μS Hassasiyet 5μs ±100ppm Yükselen/düşen eğim 0.001A - 1.5A/μS Minimum yükselme süresi ≥10μS | T1&T2 100μS~50S/Res:100μS Hassasiyet 5μs ±100ppm Yükselen/düşen eğim 0.001A - 1.5A/μS Minimum yükselme süresi ≥10μS |
| Tekrar okuma voltajı | Kademe 0 - 18V / 0 - 150V Hassasiyet ± (0.025%+0.025%FS) | Kademe 0 - 50V / 0 - 500V Hassasiyet ± (0.025%+0.025%FS) | Kademe 0 - 18V / 0 - 150V Hassasiyet ± (0.025%+0.025%FS) |
| Tekrar okuma akımı | Kademe 0 - 3A / 0 - 30A Hassasiyet ± (0.025%+0.05%FS) | Kademe 0 - 3A / 0 - 15A Hassasiyet ± (0.01mA, 0.1mA) | Kademe 0 - 12A / 0 - 120A Hassasiyet ± (0.01mA, 0.1mA) |
| Tekrar okuma gücü | Kademe 150W Hassasiyet ± (0.1%+0.1%FS) | Kademe 300W Hassasiyet ± (0.1%+0.1%FS) | Kademe 600W Hassasiyet ± (0.1%+0.1%FS) |
| Aşırı güç koruması | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma |
| Aşırı akım koruması | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma |
| Aşırı gerilim koruması | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma | Gecikme koruması, anında koruma |
| Aşırı sıcaklık koruması | ≥85℃ | ≥85℃ | ≥85℃ |
| Kısa devre | Akım (CC) ≤3A, ≤30A Voltaj (CV) 0V Direnç 35mΩ | Akım (CC) ≤1.5A, ≤15A Voltaj (CV) 0V Direnç 35mΩ | Akım (CC) ≤12A, ≤120A Voltaj (CV) 0V Direnç 35mΩ |
| Giriş terminali empedansı | 300KΩ | 1MΩ | 300KΩ |
| Genel Özellikler | |||
| Güç | AC 110/220V, 50Hz/60Hz | AC 110/220V, 50Hz/60Hz | AC 110/220V, 50Hz/60Hz |
| Ekran | LCD | LCD | LCD |
| Ürün net ağırlığı | 5.3kg | 5.3kg | 7.6kg |
| Ürün boyutu | 410mm x 310mm x 490mm | 410mm x 310mm x 490mm | 410mm x 310mm x 570mm |
| Standart aksesuarlar | Güç kablosu | Güç kablosu | Güç kablosu |
