Öne Çıkan Özellikler

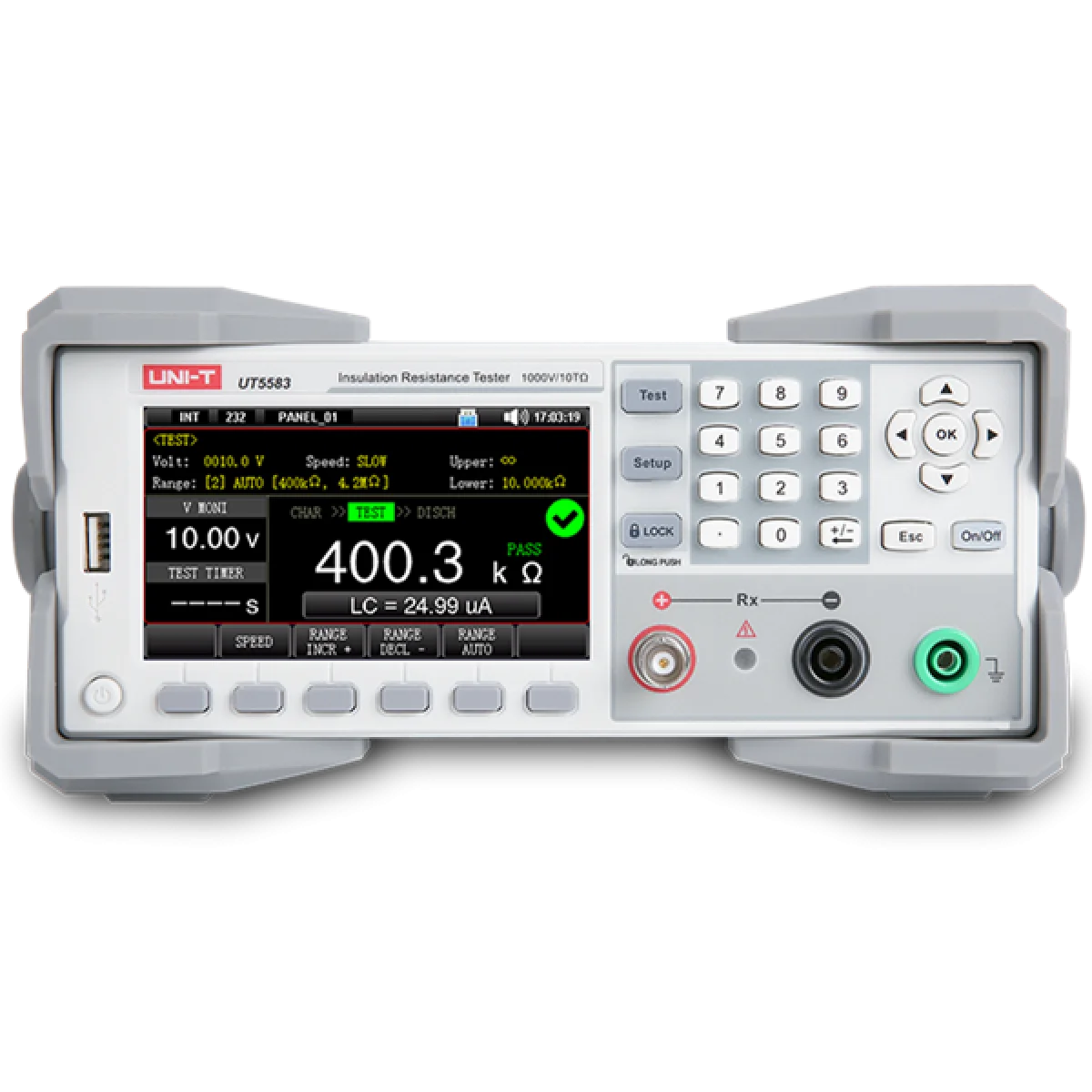

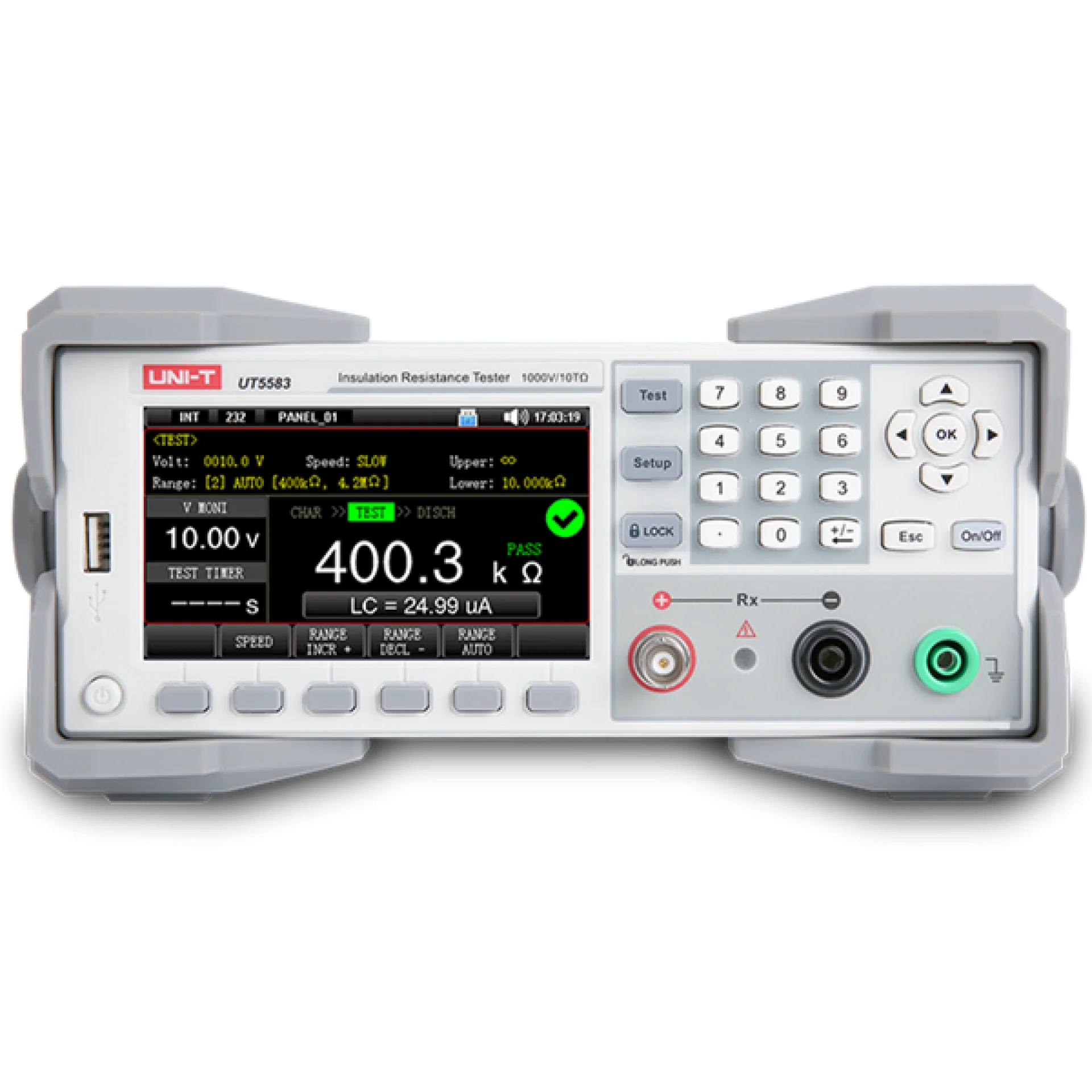

UT5583 Yalıtım Direnci Test Cihazı Özellikleri
● 4.3" TFT-LCD
● Gerçek zamanlı izleme çıkış voltajı
● Yalıtım direncinin ve kaçak akımın çift gösterimi
● Şarj süresi, test ve deşarj süresi ayarlanabilir
● Kapasitif malzemeler için kontak tespiti
● Rakam görüntüleme fonksiyonu
● Sıralama kararının ses ayarı
● Hızlı deşarj pil fonksiyonu
● USB veri kaydı
● 100 adet test dosyası
● SCPI ve MODBUS protokolü
Teknik Özellikler
| Teknik Özellikler | ||
| Ölçüm parametreleri | Yalıtım direnci testi ve kaçak akım | |
| Çıkış voltajı | Aralık kontrolü 1V - 1000V (DC) Gerilim ≥10V olduğunda, 1V'luk adımlarla ayarlama Gerilim <10V olduğunda, 0.1V'luk adımlarla ayarlama | |
| Voltaj hassasiyeti | Gerilim ≥10V olduğunda, 1% ±1V Gerilim <10V olduğunda, 10% ±0.1V | |
| Ölçüm kademesi | Direnç: 10kΩ - 10TΩ Akım: 100pA - 250μA | |
| Ölçüm hassasiyeti | 1V ≤ Voltaj < 10V | %5 (1M'den az); %1 (1M - 100M); %5 (100M - 10G); %10 (10G'den büyük) |
| Ölçüm hassasiyeti | 10V ≤ Voltaj < 1000V | %5 (1M'den az); %1 (1M - 1G); %3 (1G - 10G); %5 (10G - 100G); %10 (100G - 1T); %15 (10G'den büyük) |
| Test hızı | Hızlı: 30ms; Orta Hızlı: 100ms, Yavaş: 500ms | Hızlı: 30ms; Orta Hızlı: 100ms, Yavaş: 500ms |
| Aralık modu | Otomatik, kilitli, nominal (karşılatırıcı ayarına göre en iyi aralığı seçin) | Otomatik, kilitli, nominal (karşılactırıcı ayarına göre en iyi aralığı seçin) |
| Maksimum şarj akımı | 25mA ± 5mA | 25mA ± 5mA |
| Test sonucu görüntüleme | Voltaj, akım, direnç, sıralama sonucu, sesli ve görsel alarm | Voltaj, akım, direnç, sıralama sonucu, sesli ve görsel alarm |
| Tetikleme modu | Dahili tetik, manuel tetik, harici tetik, veri yolu tetikleyicisi | Dahili tetik, manuel tetik, harici tetik, veri yolu tetikleyicisi |
| Şarj süresi | 0 - 999s | 0 - 999s |
| Test süresi | 0 - 999s | 0 - 999s |
| Deşarj süresi | 0 - 999s | 0 - 999s |
| Karşılaştırıcı işlevi | 1 grubun kaydı, üst limiti (UFAIL), nitelikli (PASS), alt limiti değerlendirin (LFAIL) | 1 grubun kaydı, üst limiti (UFAIL), nitelikli (PASS), alt limiti değerlendirin (LFAIL) |
| Kalibrasyon | Tam aralıklı açık devre | Tam aralıklı açık devre |
| Ekran | 4.3" TFT LCD | 4.3" TFT LCD |
| Depolama ve arayüz | ||
| USB | √ (128 G'ye kadar) | √ (128 G'ye kadar) |
| Dosya yönetimi | 100 veri kaydı, USB dosya erişimini destekler | 100 veri kaydı, USB dosya erişimini destekler |
| USB verileri kayıt | √ | √ |
| Arayüz kontrol | Handler, foot | Handler, foot |
| Haberleşme protokolü | SCPI, Modbus RTU | SCPI, Modbus RTU |
| Haberleşme arayüzü | RS232C, USB, LAN (Opsiyonel RS485) | RS232C, USB, LAN (Opsiyonel RS485) |
| Genel Özellikler | ||
| Aksesuarlar | Kutu içeriği | Güç kablosu, RS232 haberleşme, test kabloları (kırmızı, yeşil ve siyah 1'er adet), yedek sigorta |
