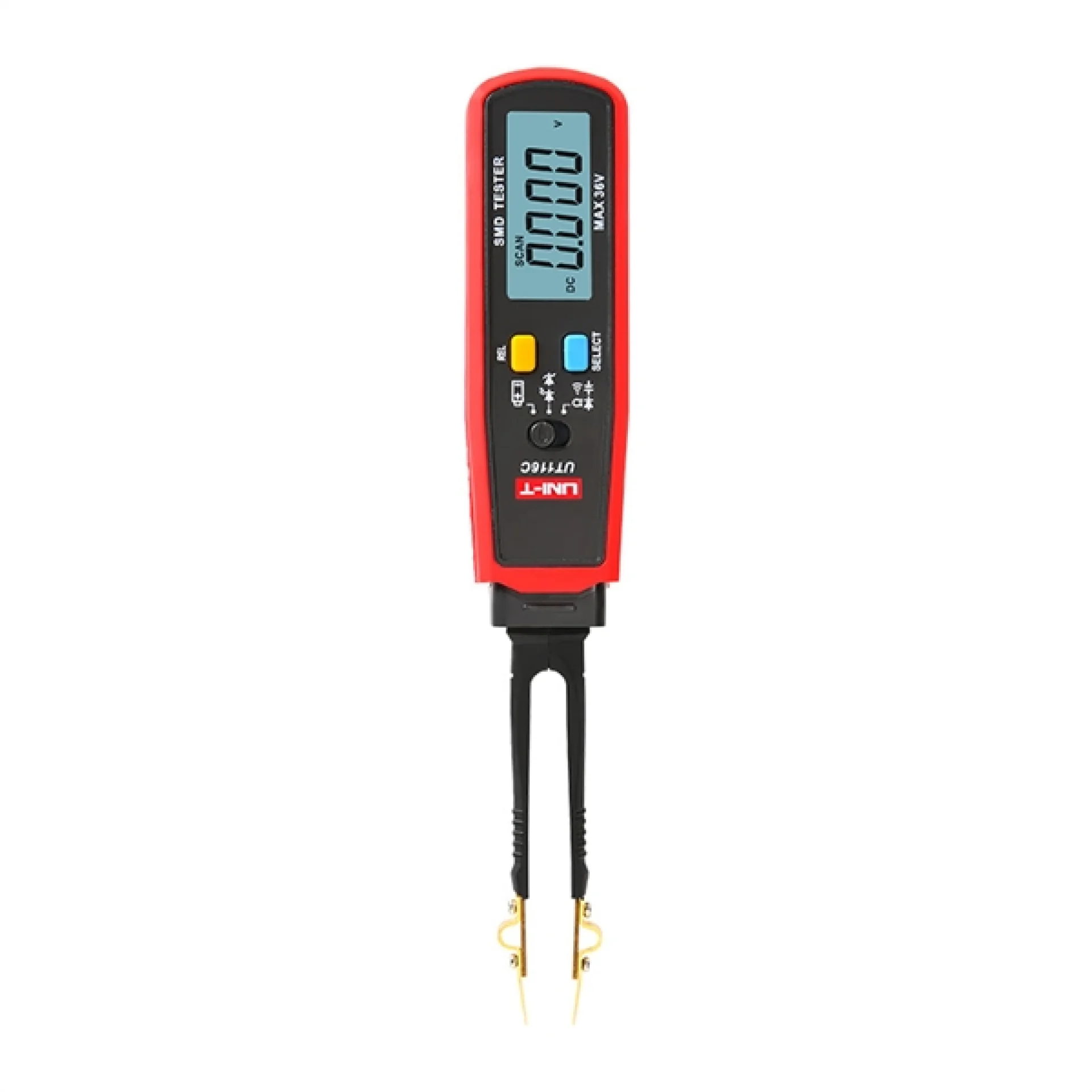

UNI-T UT116C SMD Test Cihazı

UNI-T UT116C, yüzey montaj teknolojisi (SMD) bileşenlerinin hassas test gereksinimleri için ergonomi ve fonksiyonelliği bir araya getiren cımbız tipi yenilikçi bir mimariye sahiptir. Cihazın en ayırt edici tasarım unsuru olan 180 derece dönebilen prob başlığı, kullanıcıya komponentleri PCB üzerinde devreden ayırmadan test ederken ekranı daima ideal bakış açısında tutma esnekliği sunar. Yalnızca 80 gramlık ultra hafif gövdesi, uzun süreli seri üretim kalite kontrollerinde ve laboratuvar çalışmalarında el yorgunluğunu minimize eder. Çift enjeksiyonlu dayanıklı kırmızı-gri dış gövde saha şartlarına karşı mukavemet sağlarken, değiştirilebilir ince cımbız uçları son derece dar aralıklı 0402, 0603 veya 0805 kılıfındaki komponentlere bile kayma riski olmadan kararlı temas sağlar.

• SMD Elektronik İmalat ve Montaj Hatları (PCBA): Yüzey montajlı direnç, kondansatör ve diyotların dizgi öncesi ve sonrası seri elektriksel doğrulaması.
• Elektronik Kart Arıza Tespit ve Onarım Servisleri: Akıllı telefon, tablet, endüstriyel sürücü ve anakart onarımlarında arızalı pasif bileşenlerin hızla tespiti.
• Ar-Ge ve Donanım Geliştirme Laboratuvarları: Prototip devre tasarımı aşamasında etiketlenmemiş veya karışmış SMD komponentlerin anlık değer tayini ve empedans kontrolü.
• LED Aydınlatma ve Sürücü Sanayisi: SMD LED dizgilerinin polarite, ışık çıkışı ve Zener koruma eşiklerinin 21V test kabiliyeti ile fonksiyonel testi.
• Kalite Kontrol (QC/QA) ve Giriş Kalite Departmanları: Satın alınan makara (reel) formundaki SMD komponentlerin parti bazlı örnekleme testleri ve pil dayanım kontrolleri.

UNI-T ürün isimlendirme hiyerarşisinde 'UT' ön eki, Uni-Trend markasının tescilli test ve ölçüm cihazları serisini ifade eder. '116' numerik kodu, markanın kompakt, prob/cımbız entegreli ve yüzey montaj (SMD) bileşenlerine özelleştirilmiş el tipi test cihazı platformunu simgeler. Serinin sonundaki 'C' varyant belirteci ise cihazın serideki üst seviye donanım paketine sahip olduğunu gösterir; baz model olan UT116A'nın 3000 count çözünürlüğü ve standart özelliklerine kıyasla 'C' sürümü, 6000 count yüksek çözünürlüklü ADC, 60MΩ direnç, 100mF kapasitans aralığı ve dahili 10mA yük akımı ile batarya/pil testi yapabilme yeteneğini temsil eden gelişmiş endüstriyel versiyondur.
