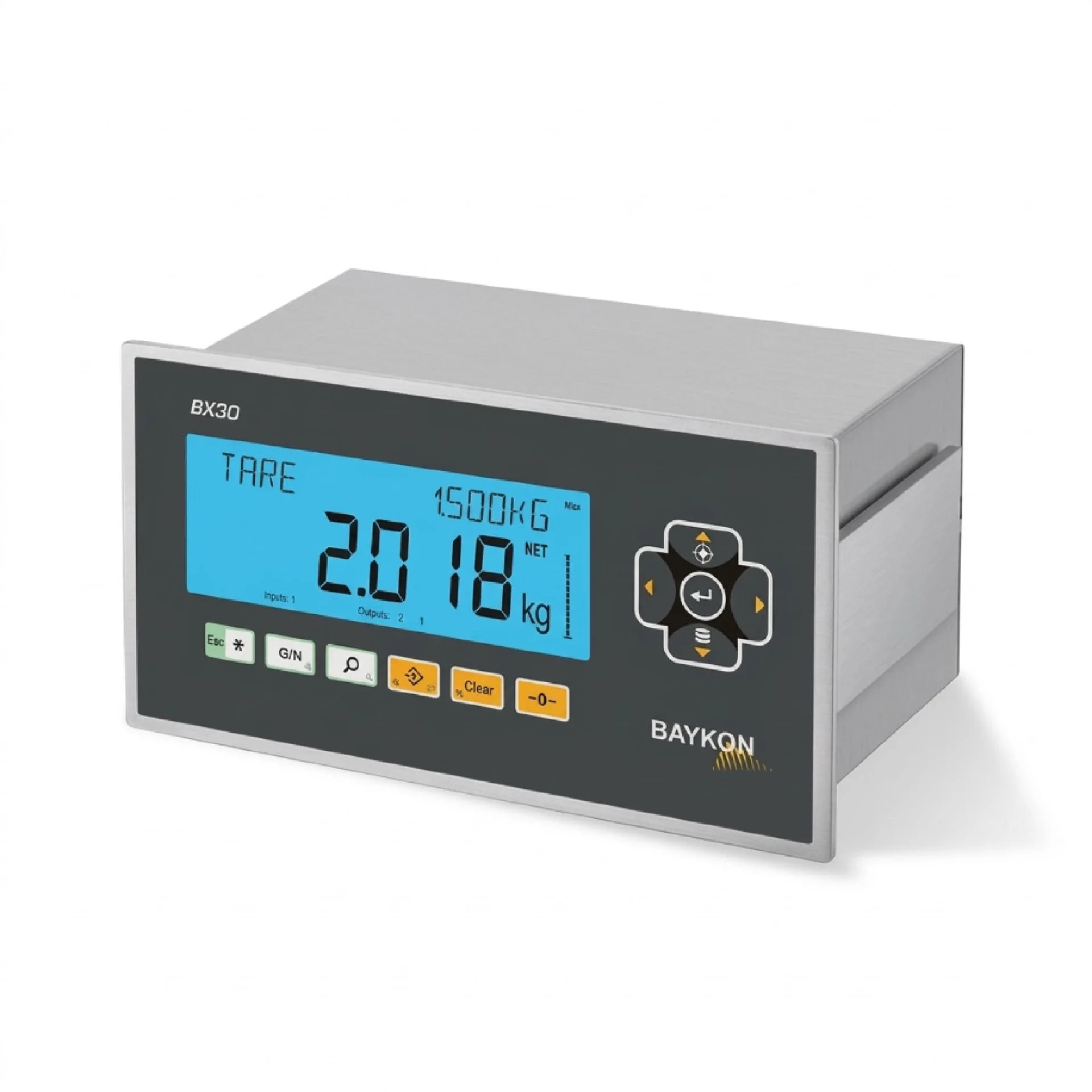

BX30 / BX30D Tartım Göstergesi
Önemli Üstünlükleri • Islak, hijyenik ve zorlu sahalar için IP67 koruma sınıfında,...Ürün Açıklaması
Teknik Özellikler
BX30 & BX30D panel tipi tartım göstergesi, yüksek hassasiyet, güçlü performans ve zengin bağlantı seçenekleri ile tartım proseslerinizde güvenle kullanacağınız, ekonomik bir tartım cihazıdır. Paslanmaz çelik ön panel ve IP67 koruma sınıfı sayesinde, ıslak, hijyenik ve zorlu endüstriyel sahalarda güvenli kullanım imkanı sağlar.BX30 & BX30D tartım göstergesi özellikle yüksek kapasiteli tankların kalibrasyonlarındaki güçlükleri gideren eCAL elektronik kalibrasyon ve yüklü tankların kalibrasyon ayarlarının düzeltilmesi gibi çok önemli gelişmiş seçenekler sunar.
PC ve yazıcı bağlantısı RS232C, RS485, RS422, USB ve Ethernet TCP/IP haberleşme portları standart olup, her tip PLC/Scada haberleşmesi için Analog çıkış, EtherNet/IP, Profibus, Profinet, Modbus RTU, Modbus TCP, CANopen, EtherCAT, CC-Link, Powerlink ve 4 optik izole girişli, 5 röle kontağı çıkışlı Dijital I / O bağlantılı modelleri vardır.
| Model | BX30 | BX30D |
| Hassasiyet sınıfı ve AB tip onayı | OIML sınıf III, tek bölgeli, çok bölgeli yada çok bölüntülü | |
| Gösterge | Geni açılı, çok renkli arka ışıklı LCD gösterge, 22 mm boyunda 6 nümerik dijit ve 8 mm boyunda. 16 alfanumerik dijitli bilgi satırı.
16 alfanümerik dijitli bilgi satırı |
|
| Gösterge Çözünürlüğü | 300 000'a kadar | Aşağıdaki dijital yük hücresi modellerinin
teknik özelliklerini referans alınız. Baykon BS0635D, BR200SD, BR030 / 32SD &Flintec RC3D |
| A/D çevirici | 24 bit Delta-Sigma ADC, 1600 çevrim/sn'ye kadar | |
| Minimum giriş hassasiyeti | 0.4 μV/e ( legal metrology ), 0.05 μV/d ( industrial ) | |
| Analog giriş aralığı | -5 mV to +19 mV | |
| İç sayıcı | 16 000 000’e kadar | |
| Kalibrasyon | Test yük ile standart kalibrasyon, eCAL ( yüksüz kalibrasyon ) ve boşaltılamayan tanklarda kalibrasyon ayarı | |
| Dijital filtre | 5 adımlı ayarlanabilir adaptif filtre | |
| Fonksiyonlar | Tartım sıra no, tarih & saat birimi değişimi. | |
| Standart uygulamalar | Basit tartım, canlı hayvan tartımı, Ethernet ve farklı Fieldbus bağlantı seçenekleri ile PLC/Scada entegrasyonu uygulamaları. | |
| Hafıza | 500 farklı ürün için kesme değeri kayıt kapasitesi. Her bir ürün için 5 adet kesme değeri girilebilir | |
| Dijital girişler | Optik izole 4 giriş , sıfırlama, dara alma, yazdırma Fieldbus kontrollü uzak giri olarak programlanabilir. | |
| Dijital çıkışlar | Röle kontağı çıkışları 14 farklı şekilde programlanabilir. | |
| Haberleşme | Optik izole RS232C, RS422, RS485, USB ve Ethernet TCP/IP | |
| Analog çıkış | 0-10V, 0-5V, 0-20mA, 4-20mA | |
| Yük hücresi sayısı | 8 adet 350 ohm yük hücresi yada 27 adet 1200 ohm yük hücresi | |
| Yük hücresi bağlantısı | 4 veya 6 damarlı kablo bağlantısı, | 24 dijital yük hücresine kadar |
| kablo boyu: 6 damarlı kablo için maksimum 1000 m/mm² | RS 485, BLDC Protokol, Maks. Kablo Uzunluğu 300m. | |
| Çalışma sıcaklığı | -15°C ~ +55°C ( Operasyonel ), -10°C ~ +40°C ( Yasal metroloji ) | |
| Nem | Maksimum % 90 yogu masız bagıl nem, yasal metroloji maksimum. %80 | |
| Alibi bellek | 99 999 tartım kayıt kapasitesi | |
| Kutu ve koruma sınıfı | Paslanmaz çelik ön panel, alüminyum gövde, IP67 koruma sınıfı | |
| Besleme | 12 - 28 VDC | |
| Arayüz seçenekleri | Dijital 4 giriş 5 çıkış | EtherNet/IP |
| Analog çıkış | EtherCat | |
| Profibus | CC-Link | |
| Profinet | PowerLink | |
| CANopen | ||
| Ölçüler ( Y x G x D ) | 108 x 205 x 112,5 mm, Panel montaj kesme ölçüsü ( Y x G ): 92 x 186 mm | |
| Brüt ağırlık | 1,75 kg | |
