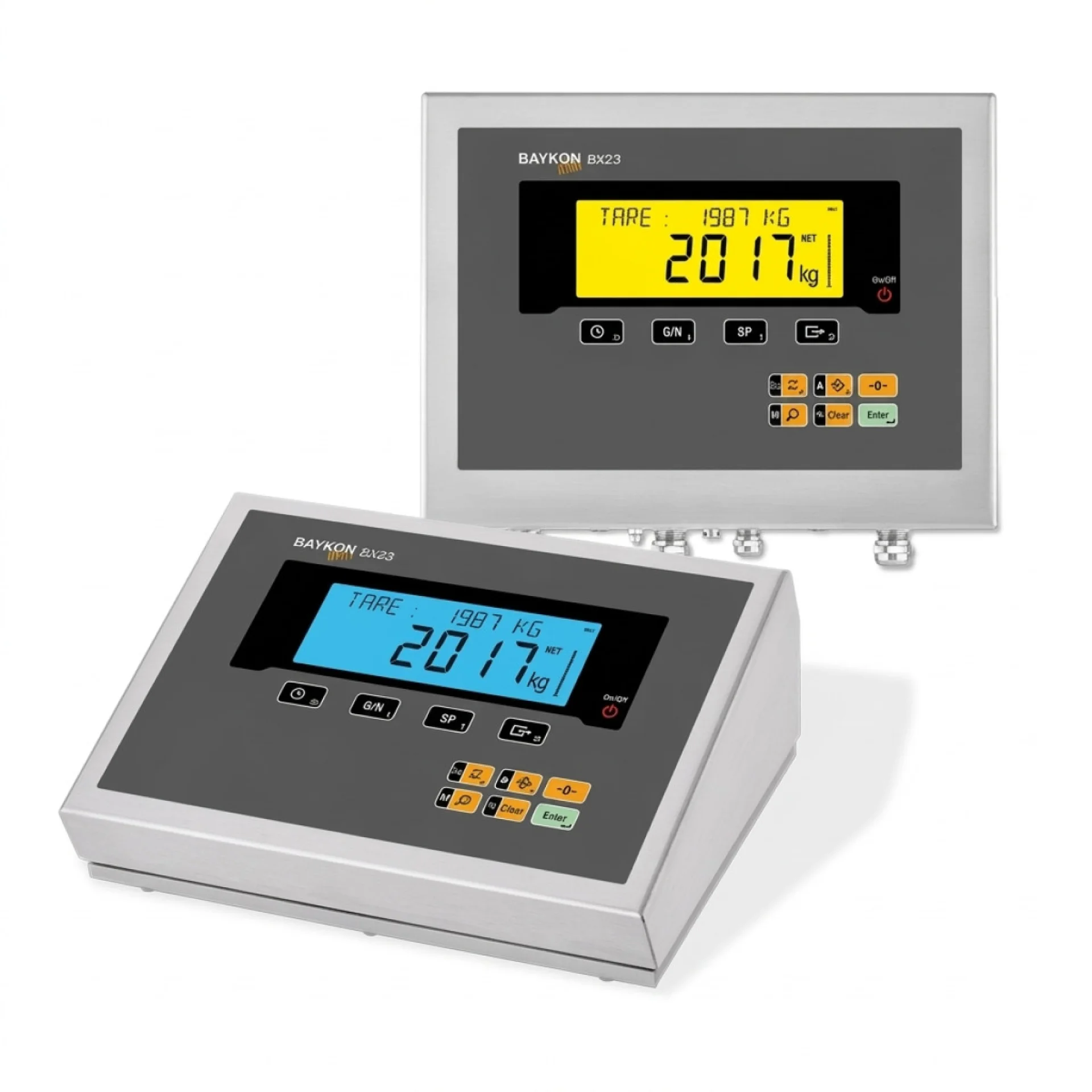

BX23 / BX23D TARTIM GÖSTERGESİ
Önemli Üstünlükleri - Islak, hijyenik ve zorlu sahalar için IP67 koruma sınıfında paslanmaz çelik...Ürün Açıklaması
Önemli Üstünlükleri
- Islak, hijyenik ve zorlu sahalar için IP67 koruma
sınıfında
paslanmaz çelik kutu
- Alfanümerik bilgi satırı ile renk seçilebilen LCD
gösterge
- Brüt ağırlık grafik gösterimi
- Tuş kilit fonksiyonu
Yüksek Teknoloji & Performans
- 999 999‘a kadar gösterge çözünürlüğü
- Yüksek hız; 800 çevrim/sn'ye kadar
- Çevresel vibrasyonlara karşı akıllı adaptif filtre
- Yüksek kapasiteli tanklar için eCAL elektronik
kalibrasyon
- Yüklü tanklarda boşaltmaksızın kalibrasyon ayarı
Tipik Uygulamalar
- Tank, silo ve konveyör tartımı
- Programlanabilen display rengi
- Güçlü filtre algoritması ile canlı hayvan tartımı ve
dinamik tartım
Sistem Entegrasyonu
- 2 x RS232C, 1 x RS485, 1 x USB
standarttır
- Profibus, Profinet, CANopen,
Ethernet TCP/IP, EtherNet/IP,
EtherCAT, CC-Link, Powerlink
Modbus RTU / TCP, Dijital I/O
ile Analog çıkış
Teknik Özellikler
BX23 & BX23D tartım terminali, yüksek hassasiyet, güçlü performans ve zengin bağlantı seçenekleri ile tartım proseslerinizde güvenle kullanacağınız, ekonomik bir tartım cihazıdır. Paslanmaz çelik kutusu ve IP67 koruma sınıfı sayesinde, ıslak, hijyenik ve zorlu endüstriyel sahalarda güvenli kullanım imkanı sağlar.
BX23 & BX23D tartım terminali özellikle yüksek kapasiteli tankların kalibrasyonlarındaki güçlükleri gideren eCAL elektronik kalibrasyon ve yüklü tankların kalibrasyon ayarlarının düzeltilmesi gibi çok önemli gelişmiş seçenekler sunar.
PC ve yazıcı bağlantısı için 2 x RS232C ve 1 x RS485 seri haberleşme portu standart olup, her tip PLC/Scada haberleşmesi için Analog çıkış, Ethernet TCP/IP,EtherNet/IP, Profibus, Profinet, Modbus RTU, Modbus TCP, CANopen, EtherCAT, CC-Link, Powerlink ve 4 optik izole girişli, 5 röle kontağı çıkışlı Dijital I/O bağlantı seçeneklerine sahiptir.
| Model | BX23 | BX23D |
| Hassasiyet sınıfı ve AB tip onayı | OIML sınıf III tek bölgeli, çok bölgeli ya da bölüntülü | |
| Gösterge | Geniş açılı, çok renkli arka ışıklı LCD gösterge, 22 mm boyunda 6 nümerik dijit ve 8 mm boyunda 16 alfanümerik dijitli bilgi satırı | |
| Gösterge Çözünürlüğü | 999.999 a kadar | Aşağıdaki dijital yük hücresi modellerinin
teknik özelliklerini referans alınız. Baykon BS063SD, BR200SD,BR030/32SD &Flintec RC3D |
| A/D çevirici | 24 BİT Delta-SigmaADC, 800 çevrim/sn'ye kadar | |
| Minimum giriş hassasiyeti | 0.4 μV/d(yasal meteoroloji), 0.05 μVd(endüstriyel) | |
| Analog çıkış aralığı | -5mV ~ +19mV | |
| İç sayıcı | 16 000 000'e kadar. | |
| Kalibrasyon | Etalon yük ile standart kalibrasyon eCAL yüksüz kalibrasyon ve Boşaltılamayan tanklarda kalibrasyon ayarı | |
| Dijital filtre | 5 adımlı ayarlanabilir adaptif filtre | |
| Fonksiyonlar | Tartım sıra no, tarih & saat birimi değişimi | |
| Standart uygulamalar | Tartım, canlı hayvan tartımı, ethernet ve Farklı Fieldbus PLC seçenekleri ile PLC/Scada entegrasyonu uygulamaları | |
| Hafıza | 500 farklı ürün için kesme değeri kayıt kapasitesi. Her bir ürün için 5 adet sınır değeri kesme girilebilir. | |
| Dijital girişler | Optik izole 4 giriş, sıfırlama, dara alma, yazdırma ve Fieldbus kontrol için olarak programlanabilir. | |
| Dijital çıkışlar | Röle kontak çıkışları 9 farklı şekilde programlanabilir. | |
| Haberleşme | Optik izole 2 adet RS232C ve 1 adet RS485 (modbus RTU) ve 1 x USB portu | |
| Yük hücresi sayısı | 8 adet 350 ohm yük hücresi ya da 27 adet 1200 ohm yük hücresi | 24 dijital yük hücresine kadar |
| Yük hücresi bağlantısı | 4 yada 6 kablolu yük hücresi bağlantısı.Maksimum kablo uzunluğu 100 m/mm2. | RS485, BLDC Protokol Maks. Kablo uzunluğu 300m. |
| Alibi bellek | 99 999 tartım kayıt kapasitesi | |
| Çalışma sıcaklığı | -15 °C ~ 55 °C max. /operayonel), -10 °C ~ + 40°C(yasal metroloji) | |
| Nem | Maksimum %90 yoğuşmasız, bağıl nem; yasal metroloji maksimum %80 | |
| Kutu ve koruma sınıfı | Masa ve Duvar tipi, paslanmaz çelik, IP67 koruma sınıfı | |
| Beslenme | 100 - 240 VAC, 50/60 Hz veya 12 - 28 VDC | |
| Opsiyonlar | ||
| Terazi opsiyonları | Alibi hafıza | |
| Entegrasyon seçenekleri | Dijital 4 giriş /5 çıkış | Ethernet TCP/IP | Analog Çıkış EthernetNet/IP | Profibus EtherCat | Profinet CC-Link | CANopen Powerlink | Modbus | RTU/TCP | |
| Aksesuarlar | Direk montaj kiti, duvar kiti, 2d Duvar montaj kiti | |
