BX14 Randıman Kontrolörü
İleri Teknoloji - 16.000.000 iç sayıcı - Yüksek hız: 1600 çevrim/sn"ye kadar - 999.999...Ürün Açıklaması
İleri Teknoloji
- 16.000.000 iç sayıcı
- Yüksek hız: 1600 çevrim/sn"ye kadar
- 999.999 ekran çözünürlüğü
- Dijital 6 giriş / 5 çıkış ile
prosesin her aşamasında
kolay kontrol
- Küçük ebatları ve ergonomik
yapısı ile kolay montaj
Akıllı Proses Kontrolü
- Akış hızı kontrolü
- Toplam kontrolü ile
malzeme transferi
- By-pass özelliği
- Boşaltma hattı kontrolü
- Ton / saat, ton / gün ve
toplam gösterimi
- 4 farklı toplam kaydı
Kolay Programlama ve Kalibrasyon
- Test yükü kullanmadan elektronik
kalibrasyon özelliği eCal
- Standart IndFace1x arayüz yazılımı ile
PC üzerinden hızlı ve kolayca
programlama
- PC/PLC/DCS ile fieldbus
üzerinden kalibrasyon
Sistem Entegrasyonu
- RS-232C / RS 485
- Modbus RTU, Modbus TCP
- Ethernet TCP/IP, EtherNet/IP
- EtherCAT
- Profibus, Profinet
- CANopen
- CC-Link
- Powerlink
Teknik Özellikler

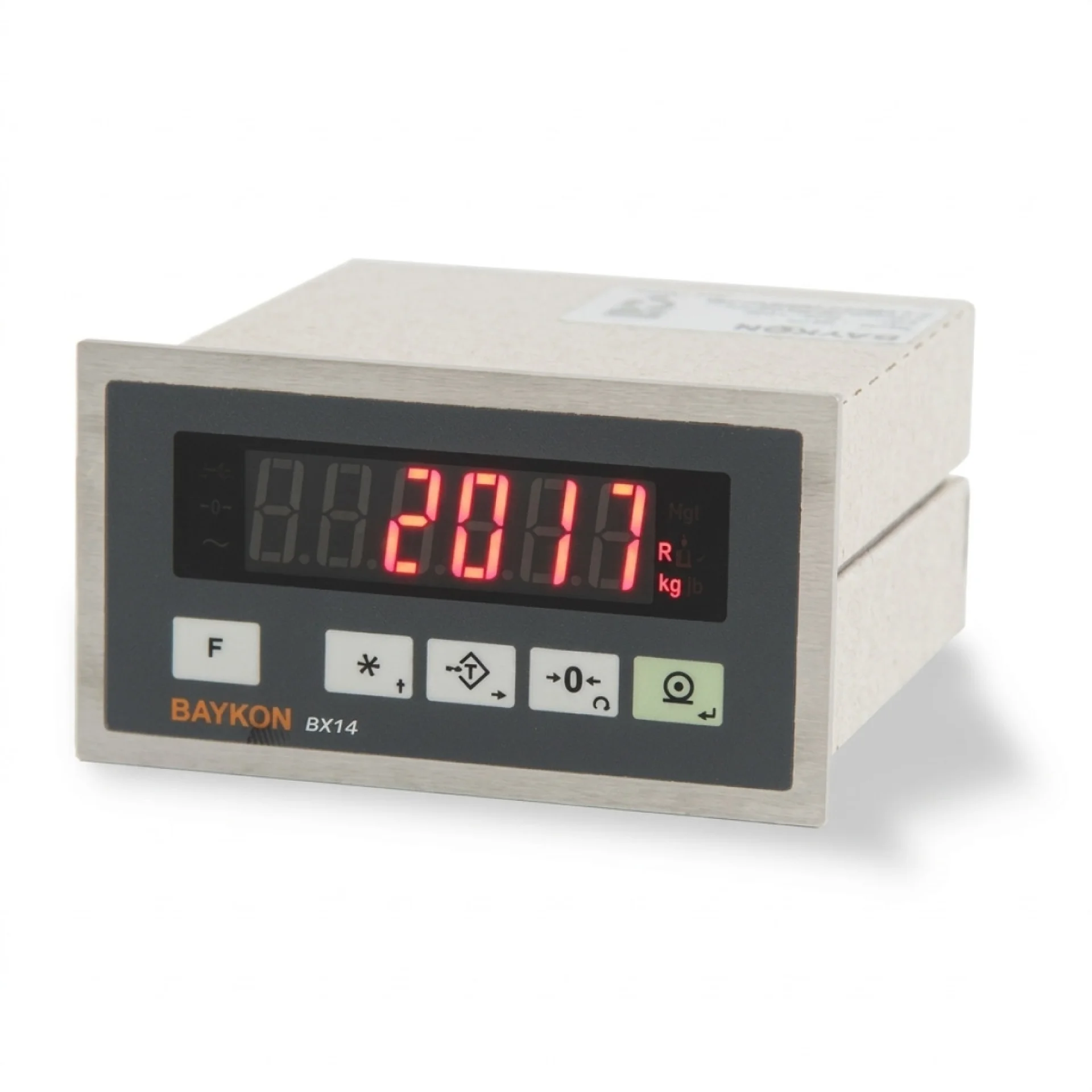

BAYKON BX14 özellikle torbalama ve randıman kantarları için dizayn edilmiş profesyonel bir tartım kontrolörüdür. Üretim hattında kullanılan malzemelerin arzu edilen akış hızında (ton/saat) başka bir noktaya transfer edilmesinde kullanılır. Toplama özelliği ile birlikte kullanıldığında ise belirlenen miktar kadar malzemenin transfer edilmesi de sağlanabilir. Kontrolör, gerçek akış hızını referans alarak tahmini günlük toplam değerini hesaplar ve her dolum sonundaki tartım değerlerini kayıt ederek gerçek toplam bilgilerini verir.
BX14 standart 5 adet röle kontak çıkışı ve toplam 6 adet dijital girişi ile tüm tartım prosesini sorunsuz bir şekilde kontrol eder.
16.000.000 iç sayma özelliği, 1600 çevrim/sn'ye kadar ölçüm hızı ve güçlü filtre yeteneği ile çok daha hızlı, hassas ve güvenilir tartım imkanı sağlar.
48 x 96 mm panel tip ölçülerinde olup, standart RS232, RS485, Ethernet TCP/IP, EtherCAT, Modbus RTU, Profibus, Profinet, CANopen, CC-Link, ve Powerlink gibi iletişim standartları ile PC/PLC/DCS entegrasyonunda güçlü seçenekler sunar.
BX14 standart 5 adet röle kontak çıkışı ve toplam 6 adet dijital girişi ile tüm tartım prosesini sorunsuz bir şekilde kontrol eder.
16.000.000 iç sayma özelliği, 1600 çevrim/sn'ye kadar ölçüm hızı ve güçlü filtre yeteneği ile çok daha hızlı, hassas ve güvenilir tartım imkanı sağlar.
48 x 96 mm panel tip ölçülerinde olup, standart RS232, RS485, Ethernet TCP/IP, EtherCAT, Modbus RTU, Profibus, Profinet, CANopen, CC-Link, ve Powerlink gibi iletişim standartları ile PC/PLC/DCS entegrasyonunda güçlü seçenekler sunar.
| Hassasiyet | |
| Hassasiyet sınıf | OIML r76 sınıf III |
| AB tip onayı | 10.000 (tek kademe) |
| MID sertifikasyon | OIML R107-1 Kesintili toplama yapan otomatik tartı aleti.(Tumba Kantarı) |
| Doğrusallık ve sıcaklık katsayısı | % 0.0015 FS; <= 2ppm/°C |
| Gösterge ve Tuş Takımı | |
| Gösterge ve Tuş Takımı | 6 dijit, 7 segment, LED 13,5 mm yüksek |
| Durum göstergesi | Akış hızı, sıfır, kararlı, 24 saat, toplam, birim(kg, t, lb) |
| Tuş takımı | Mekanik basmalı tip, 5 tuş |
| Tuş fonksiyonları | Fonksiyon,Parametre girişi, Dara alma/ silme, sıfırlama |
| A/D Dönüştürücü | |
| Tip | 24 bit Delta-Sigma analog ve dijital filtre |
| Çevrim hızı | 1600 çevrim/sn'ye kadar |
| Minimum giriş gerilimi | 0.4 μV/taksimat(Yasal metrolojik Uygulamalar.), 0.1 μV/taksimat(Onaysız endüstriyel uygulamalar) |
| Giriş gerilim bölgesi | -18mV ile +18mV arası |
| Çözünürlük | İç sayıcı 16 000 000: gösterge maksimum 999.999'a kadar |
| Kalibrasyon ve Programlama | |
| Kalibrasyon | Test yükü ile kalibrasyon veya test yüksüz elektronik kalibrasyon(eCAL) |
| Dijital filtre | 10 adımda ayarlanabilir dijital adaptif filtre |
| Tartım Fonksiyonları | Sıfırlama, otomatik sıfır takibi, hareket dedektörü, arttırılmış hassas gösterim. |
| Proses fonksiyonları | Ton/saat ve toplam gösterim, hata ve durum mesajları |
| Dijital Giriş ve Çıkışlar | |
| Dijital girişler | 4 adet optik izole ve 2 adet izole olmayan dijital giriş. |
| Dijital çıkışlar | 5 adet röle kontağı(250 VAC veya 30 VDC, 1A) |
| Haberleşme | |
| RS-232C / RS 485 | Data formatı: Sürekli Bilgi Çıkışı, Hızlı Sürekli bilgi çıkışı, Yazıcı Formatı, BSI Protokol. Adresleme:RS 485 için 31 adede kadar. |
| Modbus RTU | Data Formatı: Modbus RTU high-low, Modbus TRU low-High, Adresleme: RS-485 üzerinden 31 adede kadar. |
| Ethernet TCP/IP veya Modbus TCP | 10 Mbit/s, half dublex, galvanik izole, Adresleme: EtherX PC yazılımı ile; veya indikatör üzerinden IP atama. |
| EtherNet/IP | 1o Mbit/s veya 100 Mbit/s, full dublex, galvanit izole. Adresleme: EtherX PC yazılımı ile statik olarak IP atama veya DHCP. |
| EtherCat | 100 Mbits, full dublex, galcvanik izole |
| Profibus | Profibus DPV1, otomatik baud rate hızı algılama. Adresleme: Bölüm başına 31 istasyona kadar, ağ başına 126 istasyona kadar |
| Profinet | 100Mbit/s, full dublex, galvanik izole, Adresleme: EtherX PC yazılımı ile statik olarak IP atama veya DHCP |
| CANopen | 10 kbits/s - 1 Mbits/s otomatik baud rate tanıma, Adresleme: Ağ başına 127 istasyona kadar adresleme |
| CC-Link | 156 kbits/s - 10 Mbits/s, haberleşme hızı Adresleme: Ağ başına 64 istasyona kadar adresleme. |
| PowerLink | 100 Mbits/s, half Dublex |
| Yük Hücresi Bağlantısı | |
| Besleme | 5 VDC, maksimum 125 mA |
| Yük hücresi Adtei | 8 adet 350 veya 25 adet 110Ω(min 43Ω, maks. 1200 Ω) |
| Bağlantı | 4 veya 6 damarlı kablo bağlantısı, kablo boyu: 6 damarlı kablo için maksimum 1000 m/mm^2 |
| Kutulama ve Çevre | |
| Çalışma Sıcaklığı | -15°C ile + 55°C arası, 85% bağıl nem. |
| Kutulama ve Çevre | Paslanmaz Çelik ön ve arka panel, alüminyum gövde 48 mm x 96 mm standart panel tipi: 100 mm derinlik |
| Koruma sınıfı | Ön panel IP65 |
| Güç Kaynağı | 12-28 VDC. Maksimum 300mA |
